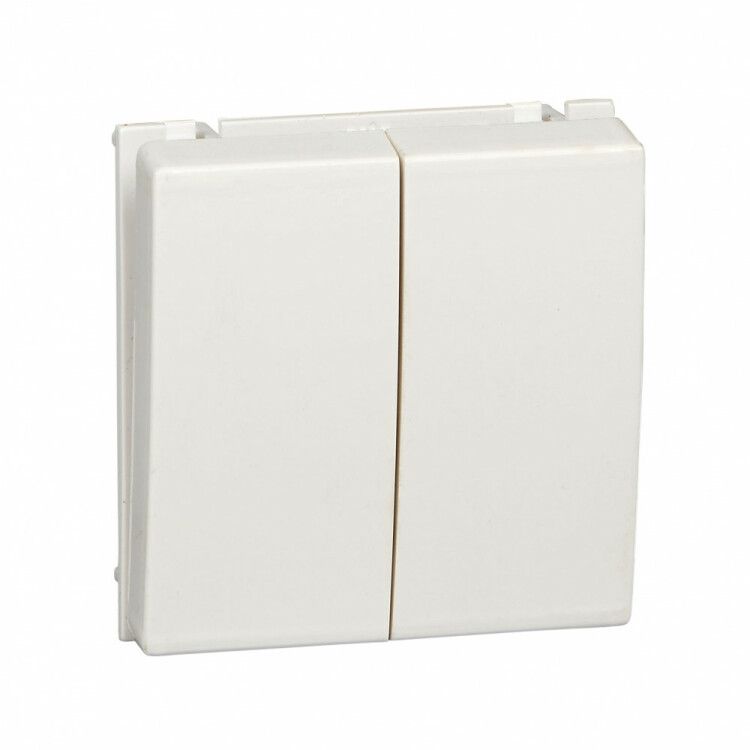

Выключатель 2-кл. 2мод. СП В45 10А IP20 для кабель-канала бел. RAL9010 SE VN5U-242-BE APC

Выключатель В45 2-клавишный для кабель-канала белый RAL9010 СУ - это модульный переключатель с двумя клавишами, предназначенный для управления двумя группами освещения или нагрузок в системах со скрытой проводкой. Бренд SE (Schneider) и артикул vn5u-242-be обеспечивают совместимость с модульной системой W45, подходящей для кабель-каналов, лючков и мини-колонн.

Назначение и область применения

Выключатель В45 2-клавишный используется для коммутации двух независимых цепей освещения или других бытовых нагрузок до 10 А. Подходит для установки в модульные системы с габаритами 45×45 мм - такие как кабель-каналы, лючки MultiDesk, колонны и мини-колонны. Часто применяется в жилых помещениях, офисах, общественных зданиях, где требуется управление светом из одного места - например, включение/выключение света в комнате и коридоре через одну панель.

Технические характеристики

• Номинальный ток: 10 А - позволяет управлять нагрузками до 2,2 кВт при 220 В
• Номинальное напряжение: 250 В - рассчитан на работу в однофазных сетях 220–240 В
• Количество клавиш: 2 - каждая клавиша управляет своей цепью
• Схема подключения: переключатель на 2 направления - функционально аналогичен проходному выключателю, но не имеет третьего контакта; предназначен для обычного включения/выключения, а не для переключения между источниками
• Количество полюсов: 1 - каждый контакт размыкает только фазный провод, ноль подключается напрямую
• Способ подключения: винтовые зажимы - надёжное крепление проводов сечением до 2,5 мм2
• Габариты: 45×45×35 мм - соответствует стандарту модульных элементов W45
• Количество модулей: 2 - занимает два модуля в распределительном щите или кабель-канале
• Цвет: белый RAL9010 - классический матовый белый, гармонирует с большинством интерьеров
• Отделка поверхности: глянцевая - легко моется, не царапается при регулярной уборке
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупным инструментом, но не от воды и пыли
• Материал корпуса: пластик без галогенов - безопасен при возгорании, не выделяет токсичных паров
• Климатическое исполнение: УХЛ4 - допускает эксплуатацию в помещениях с температурой от −25C до +40C и относительной влажностью до 80%
• Нормативный документ: ГОСТ Р 51324.1-2005 (МЭК 60669-1-2000) - соответствие европейским и российским требованиям безопасности

Совместимость и монтаж

Выключатель В45 2-клавишный совместим с любыми модульными системами, поддерживающими формат 45×45 мм, включая кабель-каналы и лючки MultiDesk от Systeme Electric. Монтаж осуществляется в специальные рамочные коробки для скрытой установки. Крепление - винтовое: механизм фиксируется в коробке с помощью боковых зажимов. Для подключения используются винтовые клеммы - провода зачищаются на 8–10 мм, плотно затягиваются отверткой. Накладка с клавишами крепится после монтажа механизма. Не требует дополнительных адаптеров или переходников.

Безопасность и стандарты

Выключатель сертифицирован по ГОСТ Р 51324.1-2005 и соответствует МЭК 60669-1. Конструкция исключает случайное прикосновение к токоведущим частям благодаря изолирующей пластиковой оболочке. Отсутствие галогенов в материале снижает риск образования ядовитых веществ при перегреве. IP20 обеспечивает базовую защиту от прямого контакта, что достаточно для внутренней установки в сухих помещениях.

Преимущества

• Компактный размер 45×45 мм - экономит место в кабель-каналах и распределительных коробках
• Два независимых канала - позволяют управлять двумя светильниками или группами без лишних выключателей
• Глянцевая поверхность - удобна для ежедневного обслуживания, не собирает пыль
• Винтовые клеммы - надёжнее, чем пружинные, особенно при использовании многожильных проводов
• Совместимость с системой W45 - можно собирать целые панели из выключателей, розеток и других модулей

Ограничения применения

• Не подходит для влажных помещений (ванная, кухня, бассейн) - степень защиты IP20 не предохраняет от попадания воды
• Не содержит подсветки - при необходимости подсвечиваемых клавиш потребуется дополнительно приобрести модель с LED
• Не предназначен для управления мощными нагрузками свыше 2,2 кВт - для двигателей, нагревателей или мощных светильников нужен выключатель на 16 А
• Только для скрытой установки - не монтируется на поверхность стен
• Поддерживает только один полюс - не работает в трёхпроводных системах с заземлением на самом выключателе

Примеры использования

• Управление светом в спальной комнате: одна клавиша - основной потолочный свет, вторая - ночник
• Освещение коридора и холла из одной точки - удобно при входе в квартиру
• Комбинированные панели в офисах: выключатель + розетка в одном модульном блоке
• Монтаж в мини-колоннах в детских садах и школах - компактность и безопасность важны

Практические советы

• При подключении проверьте, чтобы сечение провода не превышало 2,5 мм2 - более толстые провода не войдут в клемму
• Затягивайте винты равномерно и не переусердствуйте - перетянутый винт повредит медную жилу
• Если используете многожильный провод, обязательно обжмите его наконечником перед вставкой в клемму
• При сборке панели из нескольких модулей следите за уровнем - используйте уровень или контрольную планку
• Для замены старого выключателя - убедитесь, что новая модель точно соответствует размеру 45×45 мм и типу крепления
• При работе в старых домах с алюминиевой проводкой - внимательно контролируйте качество соединения, так как алюминий менее прочен при винтовом зажиме
