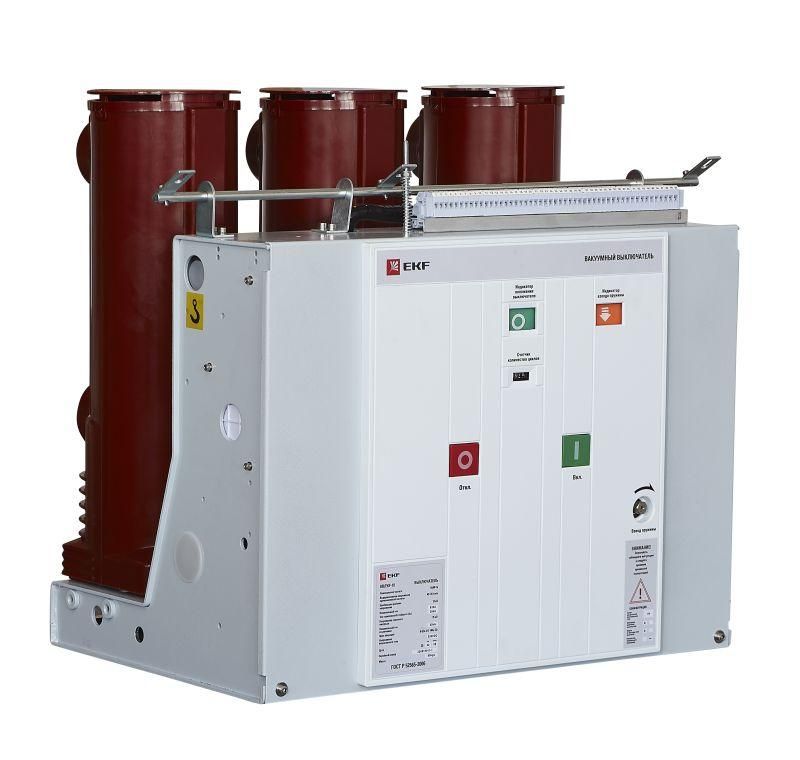

Выключатель вакуумный BB/EKF-10-1250-20-150 стац. исполнения с магнитом блокировки включения правой и левой блокировкой 2 ток. катушками откл. 5А изоляц. перегор. опер. ток 220В AC/DC EKF ppt22t2plbbv15s1220

Вакуумный выключатель EKF BB/EKF-10-1250-20-150 - это стационарное устройство для коммутации высоковольтных цепей в распределительных устройствах с изолированной нейтралью. Он сочетает надежную вакуумную дугогашущую камеру, двойную блокировку включения и два токовых органа отключения, что делает его подходящим для ответственных объектов энергосистемы.

Назначение и область применения

Вакуумный выключатель EKF BB/EKF-10-1250-20-150 предназначен для безопасного включения и отключения нагрузки в распределительных устройствах типа КСО и КРУ. Работает в трёхфазных сетях переменного тока 10 кВ, 50 Гц, с номинальным током до 1250 А. Применяется там, где требуется высокая надёжность и быстрое гашение дуги - на подстанциях, в промышленных электроустановках, на предприятиях с изолированной нейтралью.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Номинальный ток: 1250 А
• Исполнение: стационарное
• Оперативный ток управления: 220 В AC/DC - совместим с большинством систем автоматизации
• Токовые катушки отключения: две, на 5 А каждая - обеспечивают отказоустойчивое отключение даже при сбоях в одной цепи
• Магнитная блокировка включения: с возможностью установки с правой и левой стороны - предотвращает случайное включение при обслуживании
• Изоляционные перегородки: две - повышают безопасность между фазами и снижают риск пробоя
• Габариты и масса: не указаны - уточнять по чертежам производителя

Совместимость и монтаж

Выключатель EKF BB/EKF-10-1250-20-150 рассчитан на установку в ячейки КСО и КРУ, соответствующие требованиям к стационарному исполнению. Для монтажа необходимы:

• Правильный посадочный контур, соответствующий габаритам устройства
• Подвод оперативного питания 220 В AC/DC к клеммам катушек отключения
• Заземление корпуса через предусмотренный контакт
• Обеспечение доступа к механизмам блокировки для проверки и обслуживания

Не рекомендуется использовать в условиях постоянной вибрации выше нормы или при температуре ниже -40 C - данные не указаны, но типовая рабочая температура серийных решений EKF Stingray - от -25 до +40 C.

Безопасность и стандарты

Произведён в соответствии с требованиями к оборудованию для распределительных устройств 10 кВ. Соответствует ГОСТ Р 52566-2006 и другим отраслевым нормам для вакуумных выключателей. Магнитная блокировка и изоляционные перегородки соответствуют принципам защиты от ошибочных действий (ПУЭ, гл. 1.8). Устройство не имеет открытых токоведущих частей - обеспечивает повышенную степень безопасности при работе рядом с аппаратом.

Преимущества

• Две токовые катушки отключения - повышают надёжность срабатывания при аварии
• Двойная блокировка включения (правая и левая сторона) - позволяет адаптировать расположение под планировку шкафа
• Изоляционные перегородки - минимизируют риск межфазного замыкания
• Оперативный ток 220 В AC/DC - совместим с большинством существующих систем управления
• Вакуумная камера - долгий срок службы, малообслуживаемый, не требует замены среды гашения

Ограничения применения

• Не предназначен для работы в сетях с заземлённой нейтралью - только с изолированной
• Не используется в качестве выключателя нагрузки в мобильных или передвижных установках - только стационарное исполнение
• Не допускается применение при наличии взрывоопасной среды - не взрывозащищён
• Не рассчитан на работу при напряжении выше 10 кВ - превышение вызывает пробой изоляции
• Отсутствие информации о классе IP - не следует использовать в условиях повышенной запылённости без внешней защиты

Примеры использования

• Автоматическое отключение питание на участке цехового конвейера при перегрузке
• Коммутация силовой линии на подстанции 6–10 кВ в составе КРУ
• Защита трансформатора 10 кВ в промышленном комплексе с изолированной нейтралью
• Резервирование линии в системе бесперебойного электроснабжения

Практические советы

• Перед монтажом проверьте соответствие габаритов BB/EKF-10-1250-20-150 с проёмом ячейки - особенно важно при модернизации старых КСО
• При использовании двух катушек отключения - подключите их параллельно к одному источнику 220 В, чтобы сохранить резервирование
• Проверяйте механическую блокировку после каждого обслуживания - она должна жестко препятствовать включению при открытых дверцах
• Не используйте этот выключатель в качестве замены рубильника - он не предназначен для частых ручных операций
• Сохраняйте документацию EKF Stingray - в ней есть схемы подключения и тестирования контактов
