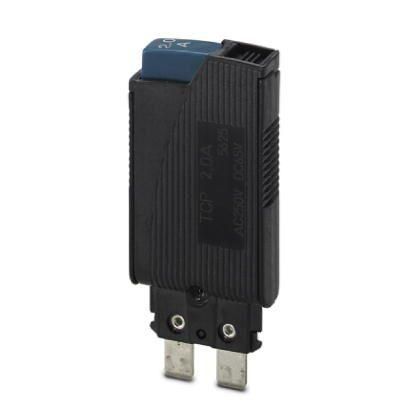

Выключатель защитный тепловой TCP 2A Phoenix Contact 0712217

Тепловой защитный выключатель TCP 2A с плавкой вставкой - это компактное устройство для автоматической защиты цепей от перегрузок и перегрева. Применяется в комбинированных системах с втычными клеммными модулями Phoenix Contact, обеспечивает надежную работу в промышленном оборудовании. Артикулы 712217 и 0712217 соответствуют одному продукту.

Назначение и область применения

Тепловой защитный выключатель TCP 2A с плавкой вставкой предназначен для защиты электрических цепей от длительных перегрузок, вызывающих нагрев проводников и компонентов. Устройство реагирует на повышение температуры, а не на кратковременные броски тока, что делает его идеальным для стационарного оборудования. Подходит для установки в системы управления станками, конвейерами, осветительными и вентиляционными установками, где требуется точная термическая защита.

Технические характеристики

• Номинальный ток: 2 А - максимальный постоянный ток, который выключатель способен пропускать без срабатывания;
• Номинальное напряжение: 250 В - максимальное рабочее напряжение переменного тока;
• Исполнение: автоматический выключатель с плавкой вставкой - срабатывает при превышении допустимой температуры, восстанавливается после остывания;
• Тип держателя: втычной - устанавливается в специальные клеммные модули без инструментов;
• Рабочий температурный диапазон: от –20 C до +60 C - позволяет использовать в холодных помещениях и на открытых площадках;
• Шаг подключения: 8,2 мм - расстояние между контактами, совпадает с шагом модулей UK 6-FSI/C и ST 4-FSI/C;
• Материал изоляции: класс V0 по UL57 - самозатухающий материал, не поддерживающий горение;
• Цвет корпуса: черный - устойчивый к выцветанию, подходит для промышленной среды.

Совместимость и монтаж

Тепловой защитный выключатель TCP 2A с плавкой вставкой не является самостоятельным устройством - он вставляется в уже установленные клеммные модули. Совместим исключительно с:

• винтовыми клеммными модулями UK 6-FSI/C;
• пружинными клеммными модулями ST 4-FSI/C.

Установка выполняется путём введения контактов устройства в гнездо модуля до щелчка. Никаких болтов или инструментов не требует. Отключение происходит при перегреве; восстановление - автоматическое после снижения температуры. Не рекомендуется применять с другими типами клемм, даже если они имеют аналогичный шаг - возможна некорректная фиксация и потеря контакта.

Безопасность и стандарты

• Класс горючести V0 по UL57 - гарантирует самозатухание при возгорании внешних материалов;
• Соответствие требованиям к защите от перегрузок согласно IEC 60947-2 и EN 60269-1 для встроенных элементов;
• Не содержит свинца и других запрещённых веществ - соответствует RoHS.

Преимущества

• Автоматическое восстановление - не требует замены плавкой вставки после срабатывания;
• Компактный форм-фактор - экономит место в шкафах управления;
• Высокая надёжность механического контакта благодаря жесткой посадке в модуль;
• Стандартная цветовая идентификация - чёрный корпус легко отличить от других элементов;
• Поддерживается производителем Phoenix Contact - совместимость гарантирована с всей линейкой клеммных решений.

Ограничения применения

• Не предназначена для защиты от коротких замыканий - только от медленного перегрева;
• Не работает при температурах ниже –20 C - возможна задержка срабатывания или отказ;
• Требует обязательного использования с совместимыми модулями UK 6-FSI/C или ST 4-FSI/C - другие держатели не обеспечивают нужный контакт;
• Не подлежит ремонту - при выходе из строя заменяется полностью;
• Не рассчитана на частые срабатывания - более 5–10 раз в час может снизить срок службы.

Примеры использования

• Защита двигателя насоса в системе охлаждения - предотвращает перегрев при заклинивании крыльчатки;
• Контроль нагрузки на конвейерной ленте - отключает питание при заедании роликов;
• Обеспечение безопасности светильников в производственных зонах - защищает от перегрузки при нештатном увеличении мощности ламп;
• Элемент в составе панели управления CNC-станка - часть комплексной системы термозащиты.

Практические советы

• Перед установкой проверьте соответствие типа клеммного модуля - используйте только UK 6-FSI/C или ST 4-FSI/C;
• Убедитесь, что суммарный ток всех подключённых устройств не превышает 2 А - перегрузка приведёт к частому срабатыванию;
• Не устанавливайте в местах с высокой вибрацией - хотя механизм герметичен, удары могут повредить внутренний механизм;
• При частых срабатываниях проверьте причину: возможно, проблема в плохом контакте, завышенной нагрузке или недостаточном охлаждении;
• Запасной экземпляр TCP 2A с плавкой вставкой (артикул 712217) стоит хранить на объекте - замена занимает менее минуты.
