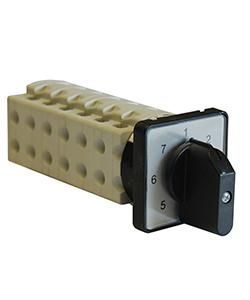

Переключатель универсальный 16А IP20 ПК16-12Х-6006У3 Электротехник ET512586

Переключатель кулачковый ПК 16-12 Х6006У3, 55х55 от бренда Электротехник - это механический коммутирующий аппарат для переключения цепей управления в автоматических системах. Устройство рассчитано на работу с током до 16 А и напряжением до 440 В, подходит для установки на лицевую панель. Артикул et512586 соответствует серийной модели ПК16.

Назначение и область применения

Переключатель кулачковый ПК 16-12 Х6006У3, 55х55 используется для ручного переключения цепей управления в электрооборудовании. Он применяется там, где требуется надёжное и простое управление: в пультах управления станков, конвейеров, систем вентиляции, освещения и других устройств с низкотоковыми цепями. Подходит для работы как с постоянным, так и с переменным током частотой 50 Гц.

Технические характеристики

• Номинальный ток: 16 А - максимальный допустимый ток через контакты при нормальной работе;
• Номинальное напряжение: 440 В - предельное рабочее напряжение для цепей управления;
• Способ монтажа: на лицевую панель - устанавливается через отверстие 55×55 мм, фиксируется с тыльной стороны;
• Вид рукоятки: поворотная - обеспечивает чёткое позиционирование и визуальный контроль положения;
• Степень защиты: IP00 - нет защиты от пыли и воды; устройство требует установки внутри корпуса или защищённой зоны;
• Материал корпуса: пластик - легкий, изолирующий, устойчивый к химическим воздействиям, но не предназначен для агрессивных сред.

Совместимость и монтаж

Переключатель кулачковый ПК 16-12 Х6006У3, 55х55 монтируется в панель с прямоугольным отверстием 55×55 мм. Для фиксации используются штатные зажимы сзади. Кабель подключается к контактам с помощью винтовых клемм - рекомендуется использовать провода сечением до 2,5 мм2. Перед установкой проверьте соответствие габаритов отверстия - нестандартные панели потребуют доработки. Монтаж возможен только в сухих помещениях, без доступа пыли и влаги.

Безопасность и стандарты

Изделие соответствует требованиям к коммутационным аппаратам для цепей управления, однако отсутствует защита (IP00), что исключает применение в открытых или влажных условиях. Напряжение 440 В позволяет работать в сетях промышленного типа, но не предназначено для силовых цепей выше 16 А. Не используйте в цепях с высокими импульсными нагрузками - переключатель не имеет дугогашения.

Преимущества

• Простая и надёжная механическая конструкция - минимум деталей, мало отказов;
• Чёткое позиционирование рукоятки - легко определить текущее состояние переключателя;
• Универсальность по току и напряжению - работает с постоянным и переменным током;
• Легкий вес и компактные размеры - удобен для установки в ограниченном пространстве.

Ограничения применения

• Не подходит для установки вне закрытых щитов - степень защиты IP00 не защищает от пыли, влаги и случайного прикосновения;
• Запрещено использование в цепях мощностью свыше 16 А - риск оплавления контактов;
• Не предназначен для частого включения/выключения более 1000 раз в час - быстрый износ механизмов;
• Пластиковый корпус не выдерживает агрессивных химикатов, масел, растворителей - избегайте контакта с ними.

Примеры использования

• Ручное переключение режимов работы станка (быстро/медленно, вперёд/назад);
• Выбор режима вентилятора в промышленном оборудовании;
• Аварийное отключение света в цеху через внешний пульт;
• Управление пускателями или реле в слаботочных цепях.

Практические советы

• При замене старого переключателя - совпадают ли размеры отверстия (55×55 мм)? Если нет - нужна модификация панели.
• Подключайте провода плотно - плохой контакт вызывает нагрев и выход из строя даже при номинальном токе.
• Не используйте в местах с вибрацией без дополнительной фиксации - рукоятка может сместиться.
• Для условий с пылью или влажностью выбирайте аналоги с IP65/IP67 - этот переключатель не подходит.
• Проверяйте целостность контактов при первом запуске - при длительном хранении оксидация может снижать проводимость.
