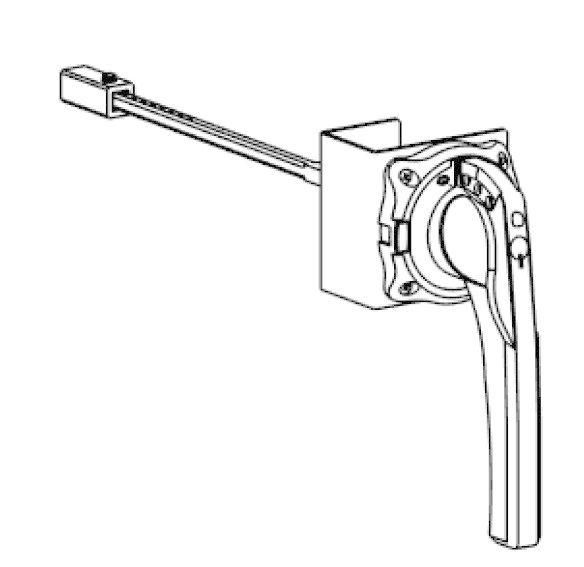

ВЫНОСНАЯ СТАНДАРТНАЯ ЧЁРНАЯ ПОВОРОТНАЯ РУКОЯТКА ДЛЯ БОКОВОЙ УСТАНОВКИ НА SD160-250 - SSDERHS15B1625 APC

Рукоятка выносная поворотная боковая SD160-250 SE - элемент управления для выключателей-разъединителей серии SystemePact SD, предназначен для дистанционного переключения цепей в распределительных щитах. Устанавливается слева на боковой стенке шкафа, обеспечивает надежный механический контроль при коммутациях током до 250 А.

Назначение и область применения

Рукоятка выносная поворотная боковая SD160-250 SE используется для удалённого управления выключателями-разъединителями системы SystemePact SD. Она позволяет оператору безопасно включать и отключать электрическую цепь, находясь вне зоны опасности - например, при обслуживании щита с открытой дверью или в условиях ограниченного доступа. Применяется в силовых распределительных щитах промышленных объектов, на производствах, в системах автоматизации и энергообеспечения.

Технические характеристики

• Тип: выносная поворотная рукоятка
• Установка: боковая, слева
• Совместима с: выключателями-разъединителями SystemePact SD током 160–250 А
• Цвет корпуса: чёрный
• Механизм: поворотный, с фиксацией положений “ВКЛ”/“ОТКЛ”
• Стандарт исполнения: соответствует требованиям к аппаратам серии SystemePact SD

Совместимость и монтаж

Рукоятка выносная поворотная боковая SD160-250 SE устанавливается исключительно на выключатели-разъединители серии SystemePact SD с номинальным током 160–250 А. Монтаж выполняется на боковую стенку щита, слева от аппарата. Для правильной установки необходимо совместить ось рукоятки с валом механизма выключателя - соединение осуществляется через фланцевый паз без дополнительных креплений. Перед монтажом проверьте соответствие модели выключателя и наличие свободного места на стенке щита шириной не менее 80 мм.

Преимущества

• Обеспечивает удобное и безопасное управление издалека - снижает риск поражения электрическим током при работе с высокими токами
• Жесткая механическая связь с контактом - исключает вероятность самопроизвольного отключения
• Чёрный цвет корпуса улучшает контрастность и видимость положения в условиях плохого освещения
• Интегрирована в единую серию SystemePact SD - гарантирует совместимость с другими компонентами системы

Ограничения применения

• Не предназначена для установки на другие серии выключателей - даже аналогичные по току
• Подходит только для бокового монтажа слева - несовместима с передним или задним расположением
• Не имеет защиты от внешних воздействий (IP-класс не указан); требует установки внутри закрытых щитов
• Не рекомендуется использовать в средах с постоянными вибрациями выше нормы - возможна потеря точности фиксации

Примеры использования

• Управление питанием станка в цеху - рукоятка смонтирована на боковой стенке щита рядом с рабочим местом
• Отключение участка конвейера для техобслуживания - оператор работает за пределами опасной зоны
• Распределительный щит на производстве с ограниченным доступом - рукоятка позволяет выполнять коммутацию без открывания двери

Практические советы

• Перед установкой убедитесь, что выключатель-разъединитель действительно относится к серии SystemePact SD - отличия в конструкции других моделей могут помешать соединению
• Проверьте направление поворота: рукоятка SD160-250 SE активируется поворотом против часовой стрелки для включения - это важно для согласования с графиками работы
• При групповой установке нескольких рукояток соблюдайте одинаковое расстояние между ними - так проще ориентироваться в режимах
• Не используйте усилие больше необходимого - перегрузка может повредить внутренний механизм, особенно при частом использовании
• Запомните артикул ssderhs15b1625 - он однозначно идентифицирует именно эту модель среди других рукояток SE
