Выравнивающее кольцо скрытого монтажа 60mm, H12mm (UG 60 PA 12) | 2003287 OBO Bettermann

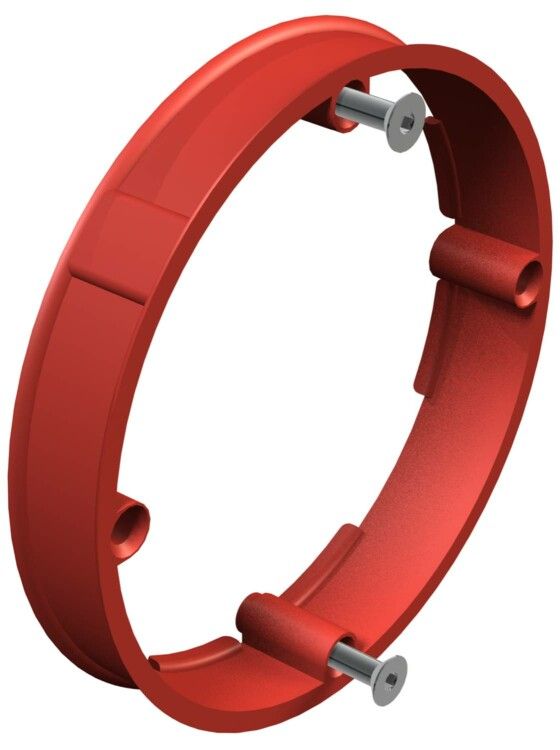

Кольцо выравнивающее скрытого монтажа диаметр 60 мм, высота 12 мм от OBO BETTERMANN (артикул 2003287, UG 60 PA 12) предназначено для точной регулировки уровня установочных коробок при скрытом монтаже, обеспечивая ровную посадку лицевой панели даже при перепадах толщины стен.

Назначение и область применения

Это кольцо используется для увеличения глубины монтажной коробки, когда она утоплена слишком глубоко в стене. Благодаря ему можно вывести корпус устройства (розетки, выключателя, модуля автоматики) точно на уровень поверхности стены, избежав зазоров или выпирающих элементов. Применяется исключительно в системах скрытой проводки внутри сплошных стен - бетон, кирпич, гипсокартон с жестким основанием. Подходит для устройств с двумя крепёжными винтами на крышке, требующих фиксации на расстоянии 15 мм от плоскости стены.

Технические характеристики

• Диаметр: 60 мм - соответствует стандартным монтажным коробкам и лицевым рамкам
• Высота компенсации: 12 мм - позволяет поднять устройство на нужный уровень
• Материал: полистирол - легкий, не проводящий ток, устойчив к механическим нагрузкам
• Цвет: красный - визуально отличает кольцо от других элементов системы, удобно при сборке
• Защита IP20 - не предназначено для влажных помещений; работает только в сухих условиях
• Обозначение: UG 60 PA 12 - заводской код серии VBS от OBO BETTERMANN

Совместимость и монтаж

Кольцо устанавливается между монтажной коробкой и лицевой пластиной. Монтаж выполняется до закрепления самого устройства:

• Убедитесь, что внутренний диаметр коробки совпадает с внешним диаметром кольца (60 мм)
• Разместите кольцо внутрь коробки - оно фиксируется за счёт плотного прилегания, без дополнительных креплений
• Закрутите два винта крышки устройства через кольцо - они должны войти в резьбу коробки
• Не используйте с металлическими коробками без изоляционных вставок - материал кольца не экранирует ЭМИ

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Защита IP20 предотвращает доступ пальцев к токоведущим частям, но не защищает от влаги. Кольцо не является частью системы заземления. Установка допускается только после отключения питания и проверки отсутствия напряжения.

Преимущества

• Точная компенсация глубины - решает проблему “утопленной” коробки без штробления
• Легко монтируется - не требует инструментов, клея или саморезов
• Сохраняет целостность отделки - не создаёт зазоров вокруг розеток и выключателей
• Стабильная фиксация - не смещается при затяжке винтов крышки
• Совместимо с большинством бытовых и коммерческих модулей OBO BETTERMANN

Ограничения применения

• Не применяется в местах с повышенной влажностью - банях, душевых, на улице
• Не подходит для поверхностного монтажа - только скрытый способ
• Не рассчитано на нагрузки выше 10 Нм - не использовать с тяжелыми промышленными панелями
• Не заменяет усиление коробки - при слабом основании стены требуется дополнительная фиксация
• Не совместимо с коробками меньшего диаметра - 60 мм строго обязательны

Примеры использования

• Установка розетки в бетонной стене, где коробка ушла на 12 мм ниже уровня штукатурки
• Подгонка выключателя света в новостройке, где толщина стены превышает проектную
• Выравнивание нескольких модулей в одной групповой коробке для эстетичного монтажа
• Использование в офисных и жилых интерьерах с декоративными панелями, требующими идеального заподлицо

Практические советы

• Перед монтажом проверьте глубину коробки - если отступ больше 12 мм, потребуется несколько колец или другое решение
• При работе с гипсокартоном убедитесь, что за ним есть прочное основание - полистирол не воспринимает значительные нагрузки
• Не используйте с коробками, имеющими внутренние ребра жесткости, которые могут мешать посадке кольца
• Храните в сухом месте - полистирол чувствителен к длительному воздействию УФ и растворителей
• При заказе укажите артикул 2003287 или UG 60 PA 12 - так вы получите именно то кольцо, которое совместимо с вашей системой OBO BETTERMANN
