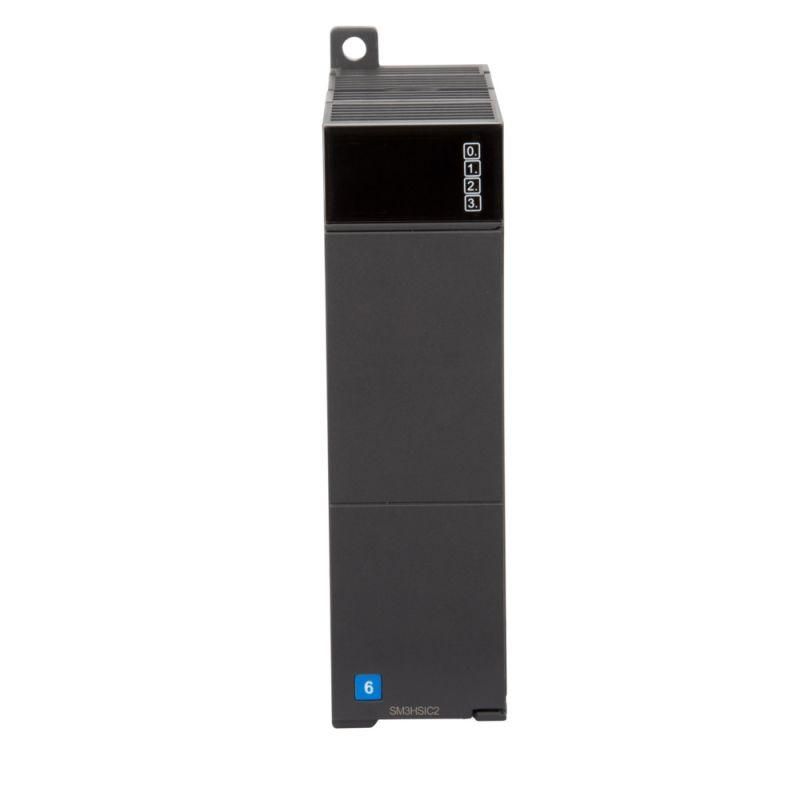

Высокочастотный модуль 2 входа 500Khz SM3HSIC2 | SE APC

Высокочастотный модуль 2 входа 500 кГц SE - компактный модуль расширения для систем автоматизации на базе OEM ПЛК Систэм Электрик, предназначенный для точного захвата высокоскоростных импульсных сигналов. Артикул sm3hsic2 обеспечивает надёжную работу в условиях быстрого изменения состояния входов, таких как энкодеры, датчики Холла или счетчики импульсов.

Назначение и область применения

Высокочастотный модуль 2 входа 500 кГц SE предназначен для сбора и обработки цифровых сигналов с высокой частотой переключений - до 500 кГц при 24 В DC или до 2 МГц при 5 В DC. Подходит для задач, где важна точная фиксация каждого импульса: контроль оборотов двигателей, измерение скорости перемещения, учёт деталей на конвейере, работа с энкодерами и оптическими счётчиками. Устанавливается в системы на базе PLC Series S250 от Systeme Electric.

Технические характеристики

• Количество входов: 2
• Тип сигнала: цифровые, дискретные
• Напряжение питания входов:
  • до 24 В постоянного тока (при одностороннем подключении)
  • до 5 В постоянного тока (при дифференциальном подключении)
• Максимальная частота срабатывания:
  • 500 кГц - при 24 В DC, одностороннее подключение
  • 2 МГц - при 5 В DC, дифференциальное подключение
• Тип подключения: винтовые и пружинные клеммы (съёмная клеммная колодка)
• Интегрированный кабель: есть, для подключения к шине системы S250
• Тип устройства: модуль расширения

Совместимость и монтаж

Высокочастотный модуль 2 входа 500 кГц SE совместим исключительно с платформами OEM ПЛК Систэм Электрик серии S250. Крепится на DIN-рейку и подключается через встроенный кабель к основному контроллеру - внешние провода нужны только для датчиков. Съёмная клеммная колодка позволяет легко отсоединить модуль без демонтажа всей цепи. Для подключения используйте только качественные провода сечением до 1,5 мм2. Напряжение на входах должно соответствовать выбранному режиму: 24 В для однополярного или 5 В для дифференциального.

Преимущества

• Поддержка двух режимов работы: высокая чувствительность при 5 В (2 МГц) и устойчивость к помехам при 24 В (500 кГц)
• Съёмная клеммная колодка - удобство обслуживания и замены без отключения шины
• Встроенный кабель снижает риск ошибок при подключении и ускоряет установку
• Оптимизирован для работы с высокочастотными датчиками - минимальная задержка и отсутствие потерь импульсов

Ограничения применения

• Не работает с переменным током - только постоянный ток (DC)
• Не поддерживает аналоговые сигналы - только цифровые (дискретные)
• Только для использования внутри систем S250; не является автономным устройством
• При использовании в режиме 2 МГц требуется дифференциальный сигнал - обычные однофазные датчики 24 В не будут работать на максимальной частоте
• Не рассчитан на работу в средах с сильными электромагнитными помехами без экранирования кабелей

Примеры использования

• Управление шаговым двигателем с энкодером - считывание положения с частотой до 500 кГц
• Система учёта изделий на конвейере - подключение к фотоэлементу с выходом 5 В TTL
• Контроль оборотов вентилятора через датчик Холла - при 24 В входе
• Автоматизация тестового стенда с высокоскоростным счётчиком импульсов

Практические советы

• Выбирайте режим подключения (односторонний или дифференциальный) в зависимости от типа датчика - не смешивайте стандарты
• Для работы на 2 МГц используйте экранированные кабели и заземлите экран на стороне модуля
• Проверьте уровень сигнала перед подключением - превышение 24 В повредит входы даже при дифференциальной схеме
• При длительной работе в жестких условиях рекомендуется проверять затяжку клемм каждые 6–12 месяцев
• Артикул sm3hsic2 требует прошивки контроллера S250, поддерживающей высокоскоростные входы - убедитесь, что версия ПО актуальна
