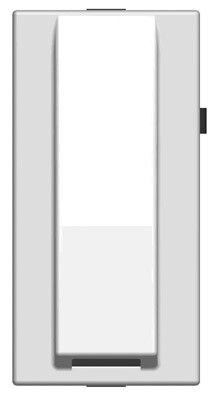

Вывод кабельный 1мод. Zenit серебристый ABB 2CLA210700N1301 N2107 PL

Вывод кабеля 1 модуль серебристый от ABB в серии Zenit - это компактный элемент для скрытой проводки, позволяющий безопасно вывести кабель через стену в зоне установки оборудования. Артикулы n2107 pl и 2cla210700n1301 подходят для внутренней установки в стальные суппорты с декоративными рамками.

Назначение и область применения

Вывод кабеля 1 модуль серебристый предназначен для организации прохода силового или слаботочного кабеля через стену в помещениях с внутренней проводкой. Устанавливается в стальной суппорт под декоративную рамку серии Zenit. Подходит для использования в жилых, офисных и промышленных объектах там, где требуется аккуратный и защищённый выход кабеля из стены - например, рядом с розетками, распределительными коробками или оборудованием на стенах.

Технические характеристики

• Количество модулей: 1
• Габаритные размеры: 22×44 мм
• Тип крепления: Защелкивание - фиксируется в суппорте одним движением
• Способ монтажа: Внутренний / скрытый - не выступает за уровень стены
• Направление выхода: Прямолинейное - кабель выходит перпендикулярно поверхности стены
• Материал: Термопласт - устойчив к механическим нагрузкам и температурным колебаниям
• Состав: Без галогенов - при возгорании не выделяет токсичных газов
• Степень защиты: IP20 - защита от контакта с пальцами и крупными предметами, но не от воды и пыли
• Цвет: Серый (серебристый визуально)
• Отделка поверхности: Матовая - снижает блики, маскирует царапины
• Поле для надписи: Отсутствует - не предназначено для маркировки
• Нормативный документ: ТР ТС 004/2011 - соответствует требованиям безопасности ЕАЭС

Совместимость и монтаж

Вывод кабеля 1 модуль серебристый совместим только со стальными суппортами серии Zenit. Крепится методом защелкивания - не требует винтов или инструментов. Для монтажа необходимо предварительно подготовить отверстие в стене под суппорт, затем вставить механизм до щелчка. Габариты 22×44 мм обеспечивают плотную посадку в стандартные штробы. Не подходит для установки в пластиковые или универсальные коробки - возможна деформация или плохая фиксация.

Безопасность и стандарты

Изделие соответствует ТР ТС 004/2011 - нормам безопасности электрооборудования в странах ЕАЭС. Материал без галогенов повышает пожарную безопасность: при высоких температурах не образуются едкие пары. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги - применение допускается только в сухих помещениях.

Преимущества

• Удобство монтажа: защелкивающаяся система экономит время при сборке
• Эстетика: матовая поверхность и серый цвет гармонируют с рамками Zenit
• Надёжность: термопласт выдерживает многократные сборки и демонтажи
• Экологичность: состав без галогенов соответствует современным экологическим стандартам

Ограничения применения

• Не используется во влажных помещениях (ванная, кухня, подвал) - степень защиты IP20 недостаточна
• Не подходит для наружной установки
• Не имеет поля для маркировки - нельзя помечать назначение кабеля
• Только для однокабельного вывода - не рассчитан на групповое прохождение нескольких кабелей
• Совместим исключительно со суппортами Zenit - не работает с другими сериями ABB или конкурентов

Примеры использования

• Выход кабеля питания для видеокамеры в коридоре
• Подключение сигнализации к контроллеру в офисном помещении
• Проход кабеля от распределительной коробки к точке освещения
• Скрытый вывод для зарядного устройства в спальне

Практические советы

• Перед монтажом проверьте, что суппорт установлен точно по уровню - иначе механизм будет перекошен
• Не используйте силу при защелкивании - если не встаёт, проверьте правильность расположения в суппорте
• Для кабелей большего диаметра убедитесь, что они свободно проходят через канал механизма - не перегибайте
• Если нужна маркировка кабеля - используйте этикетки на самой проводке, а не на корпусе
• Замените этот элемент, если он треснул или потерял упругость защелки - даже микротрещины снижают надёжность крепления
