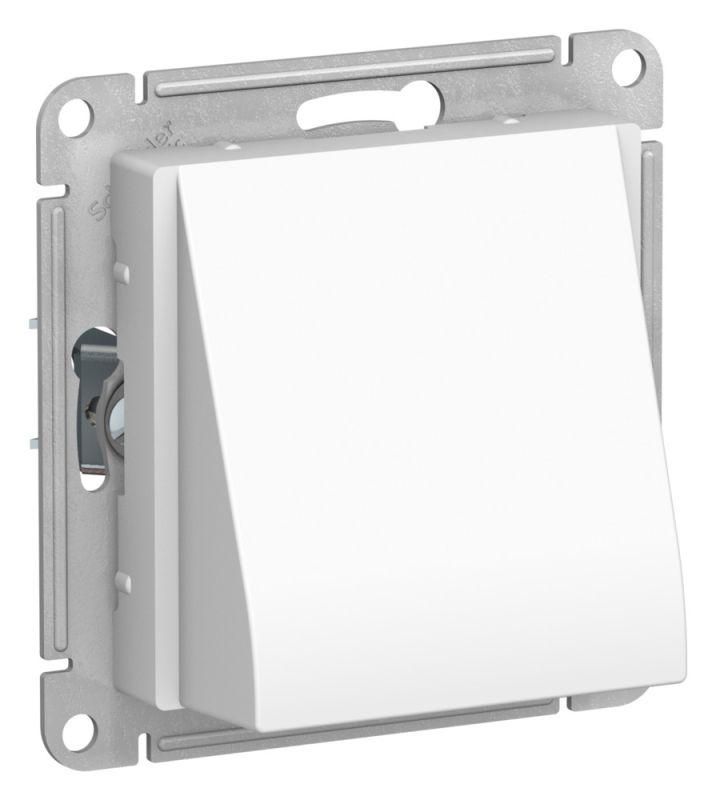

Вывод кабеля AtlasDesign механизм лотос SE ATN001399 APC

Вывод кабеля Systeme Electric серии AtlasDesign (артикул atn001399) - это накладная крышка с компенсатором натяжения для безопасного вывода провода из монтажной коробки. Подходит для скрытой установки в бытовых и коммерческих электроустановках, где важна надежная фиксация и защита от механического воздействия.

Назначение и область применения

Этот вывод кабеля предназначен для организации безопасного прохода силового или слаботочного кабеля через стену или монтажную коробку. Он защищает кабель от перегибов, перетирания и случайного выдергивания благодаря встроенному компенсатору натяжения. Применяется в распределительных коробках, настенных панелях, светильниках и других точках подключения, где требуется эстетичный и надежный выход провода.

Технические характеристики

• Тип изделия: накладка для электроустановочных изделий
• Количество гнезд: одно
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: белый, матовая поверхность
• Габариты: 49×71×48,8 мм
• Минимальная глубина монтажной коробки: 22,4 мм
• Степень защиты IP20: защита от доступа пальцами и твердыми предметами >12,5 мм; пылевлагозащита отсутствует
• Направление выхода: прямолинейный
• Компенсатор натяжения: есть - предотвращает нагрузку на контакты внутри коробки
• Разгрузка натяжения: да - снижает риск повреждения жил кабеля
• Наличие клеммы для люстры: есть - позволяет подключить осветительный прибор напрямую
• Содержание галогенов: да - материал содержит хлор, что влияет на экологические показатели при горении
• Покрытие: необработанное, без возможности нанесения этикеток
• Крепление: фиксация в паз монтажной коробки
• Способ монтажа: скрытый - не требует внешних крепежей

Совместимость и монтаж

Вывод кабеля совместим со стандартными монтажными коробками глубиной от 22,4 мм. Крепится за счет введения специальных лапок в боковые пазы коробки - фиксация происходит без винтов. Монтаж выполняется до установки лицевой панели. Для правильной установки убедитесь, что внутренний диаметр отверстия в коробке соответствует наружному диаметру кабеля (не более 10–12 мм). Накладка не предназначена для открытой установки - она работает только в составе закрытой системы.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в помещениях. Степень защиты IP20 обеспечивает защиту от прикосновений к токоведущим частям, но не защищает от воды и пыли. Не применяйте в сырых помещениях, на улице или в местах с высокой запыленностью. Отсутствие герметизации делает его непригодным для условий с возможным попаданием жидкости.

Преимущества

• Усиленные монтажные лапки обеспечивают прочную фиксацию даже в тонких коробках
• Компенсатор натяжения продлевает срок службы кабеля и снижает риск отгорания контактов
• Клемма для люстры упрощает подключение осветительных приборов без дополнительных переходников
• АБС-пластик устойчив к царапинам и длительному воздействию света - сохраняет внешний вид годами
• Белый матовый цвет легко сочетается с большинством декоративных рамок и панелей

Ограничения применения

• Не используется в условиях повышенной влажности, на улице или в подвале без дополнительной герметизации
• IP20 не допускает контакт с водой - нельзя применять в банях, кухнях с постоянным паром, ванных комнатах
• Нет места для маркировки - невозможно нанести обозначение линии или номера
• Подходит только для одиночного кабеля - не рассчитан на групповой вывод нескольких проводов
• Содержит галогены - не рекомендован для систем с жесткими экологическими нормами (например, в медицинских учреждениях по некоторым стандартам)

Примеры использования

• Выход кабеля от выключателя в распределительной коробке
• Подключение потолочного светильника с клеммой для люстры
• Вывод провода от розетки в нишевой мебели
• Скрытое подключение встраиваемых LED-панелей
• Завершение монтажа в квартире после штукатурки - когда нужен аккуратный выход без лишнего объема

Практические советы

• Перед монтажом проверьте глубину коробки - минимум 22,4 мм, иначе лапки не войдут полностью
• Не затягивайте кабель слишком сильно - компенсатор работает только при мягком натяжении
• Если кабель толще 10 мм, используйте дополнительную трубку или рукав для защиты
• При замене старого вывода - снимите лицевую панель, чтобы получить доступ к фиксаторам
• Для помещений с высокой влажностью выбирайте модели с IP44+ - этот вариант не подходит
• Вывод кабеля Systeme Electric серии AtlasDesign можно использовать в комплекте с другими элементами этой же серии - они имеют единый дизайн и размеры
