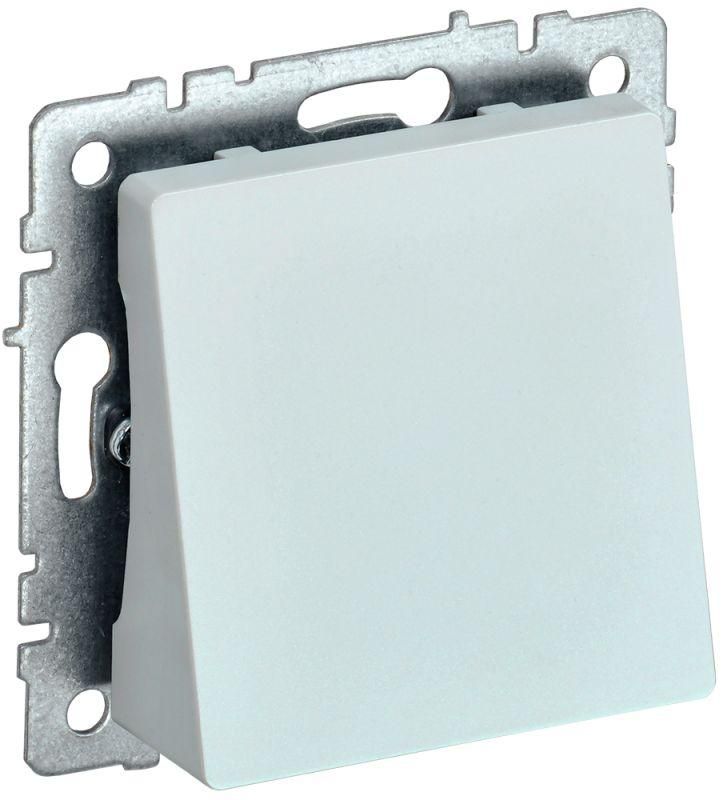

Вывод кабеля BRITE МВ10-БрЖ механизм жемчуж. IEK BR-VK10-0-K36

Вывод кабеля МВ10-БрЖ, цвет жемчужный - это накладка для электроустановочного изделия от бренда IEK, предназначенная для безопасного прохода кабеля через стену при скрытой проводке. Продукт из серии BRITE сочетает простую конструкцию, надежную фиксацию и эстетичный белый цвет, идеально подходящий для интерьера жилых и офисных помещений.

Назначение и область применения

Вывод кабеля МВ10-БрЖ используется для организации выхода силового или слаботочного кабеля из внутристенной канализации в зону установки оборудования - например, розеток, выключателей или распределительных коробок. Подходит для скрытой проводки в стенах из гипсокартона, бетона или кирпича. Часто применяется в жилых домах, квартирах, офисах и торговых центрах при капитальном ремонте или новостройках.

Технические характеристики

• Тип изделия: Накладка для электроустановочного устройства (ЭУИ)
• Количество постов: 1
• Материал: Высококачественный пластик
• Цвет: Белый (в каталоге указан как “жемчужный” - матовый оттенок с легким переливом)
• Степень защиты IP20: Защита от доступа пальцев и твердых предметов размером более 12,5 мм; не защищает от воды
• Климатическое исполнение: У3 - умеренный климат, температурный диапазон от −25C до +40C
• Срок службы: 10 лет при соблюдении условий эксплуатации
• Тип серии: Рамочная - совместима с другими элементами серии BRITE
• Поле для надписи: Отсутствует - не предназначена для маркировки

Совместимость и монтаж

Вывод кабеля МВ10-БрЖ монтируется в подготовленное отверстие в стене. Крепление осуществляется двумя способами: - Распорными лапками (при установке в гипсокартон); - На саморезы (для бетонных или кирпичных поверхностей). Подходит для кабелей с внешним диаметром до 18–20 мм. Совместим со всеми механизмами серии BRITE от IEK, в том числе с розетками, выключателями и переходниками этой же линейки. Для правильной сборки необходимо обеспечить плотное прилегание накладки к плоскости стены - иначе возможен перекос механизма после установки.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и имеет степень защиты IP20, что гарантирует исключение случайного контакта с токоведущими частями. Материал - самозагасающий пластик, не поддерживающий горение. Соответствует нормам безопасности для внутрипомещений с невысокой влажностью.

Преимущества

• Гармонично сочетается с остальной продукцией серии BRITE - единый стиль дизайна
• Высокая прочность пластика - не трескается при монтаже
• Легко моется - не требует специальных средств для ухода
• Фиксируется одним типом корпуса на любые основания - снижает риск ошибок при монтаже
• Закрытая форма предотвращает попадание пыли в канал кабеля

Ограничения применения

• Не для открытой проводки - только для скрытой установки
• IP20 не допускает использование во влажных помещениях (ванная, баня, улица)
• Не рассчитана на кабели большего диаметра - свыше 20 мм потребуют другого решения
• Отсутствие поля для надписи делает невозможным маркировку - требуется использовать этикетки на самом оборудовании

Примеры использования

• Проход кабеля питания для розетки в спальне
• Вывод сигнального кабеля от видеодомофона в коридоре
• Обеспечение чистого входа кабеля в распределительную коробку в офисе
• Создание аккуратного завода кабеля в нишах с точечными светильниками

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через отверстие, но не болтаться
• При закреплении на шурупы используйте короткий сверло 3–4 мм - слишком глубоко просверливать нельзя, чтобы не повредить скрытую проводку
• Если стена хрупкая (например, старый гипсокартон), усиливайте место монтажа деревянной планкой сзади
• Выбираете несколько выводов - берите одинаковые партии: даже в рамках одной серии возможны микроскопические различия в оттенке белого
• Артикул br-vk10-0-k36 - это именно тот вариант, который вам нужен, если хотите получить оригинальный продукт IEK из серии BRITE
