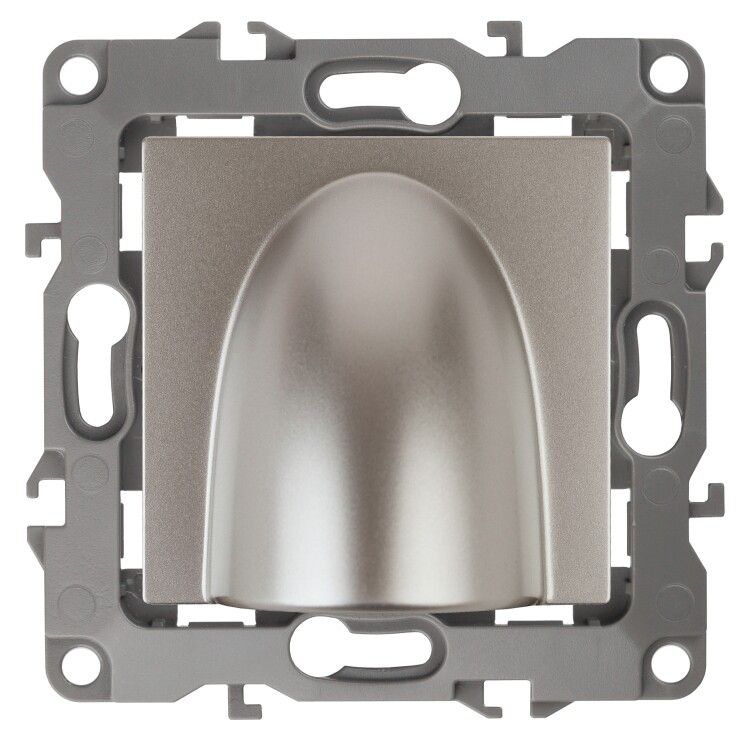

Вывод кабеля, Эра12, шампань, 12-6003-04 - Б0043153

Вывод кабеля Эра12, цвет шампань, артикул 12-6003-04 - это накладка для скрытой установки, предназначенная для безопасного вывода кабелей через стену в электроустановках. Подходит для подключения слаботочных и силовых бытовых устройств. Произведён из поликарбоната, соответствует серии Эра 12.

Назначение и область применения

Вывод кабеля Эра12, артикул 12-6003-04 используется для организации выхода проводов из стены в местах установки электрооборудования - например, рядом с розетками, выключателями или распределительными коробками. Предназначен исключительно для скрытой проводки внутри помещений. Не применяется на улице или во влажных зонах.

Технические характеристики

• Тип изделия: накладка для электроустановочного изделия (ЭУИ)
• Количество постов: 1
• Материал: поликарбонат (высокопрочный термостойкий пластик)
• Габариты: 75×75×44 мм
• Цвет: шампань (RAL 1036), матовая поверхность
• Степень защиты: IP20 - защита от контакта с пальцами и твёрдыми предметами, но не от воды и пыли
• Тип серии: рамочная
• Крепление: распорные лапки + винты
• Поле для надписи: отсутствует

Совместимость и монтаж

Вывод кабеля Эра12, артикул 12-6003-04 совместим со всеми изделиями серии Эра 12, установленными в стандартную глубокую подрозетник. Монтаж выполняется после предварительной подготовки отверстия в стене. Крепится двумя способами: за счёт распорных лапок (при фиксации в бетоне/кирпиче) и дополнительно винтами (для более прочной фиксации в гипсокартоне или при нагрузке на кабели). Устанавливается до монтажа механизма - кабель выводится через центральное отверстие накладки, затем закрывается корпусом устройства.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в жилых и общественных помещениях. Степень защиты IP20 обеспечивает защиту от случайного прикосновения к токоведущим частям, но не предназначено для работы в условиях повышенной влажности, запылённости или на улице. Не рекомендуется использовать в помещениях с риском механических повреждений - материал пластиковый, не ударопрочный.

Преимущества

• Простая установка благодаря комбинированному креплению (лапки + винты)
• Высокая химическая и тепловая стойкость материала - поликарбонат не деформируется при нагреве
• Матовая поверхность снижает блики и хорошо сочетается с другими элементами серии Эра 12
• Одинаковое исполнение для всех типов кабелей - силовые, слаботочные, сетевые

Ограничения применения

• Не допускается использование вне помещений - IP20 не защищает от влаги и пыли
• Не подходит для установки в металлические или деревянные короба - требует бетонной/кирпичной стены или подрозетника
• Не имеет поля для маркировки - нельзя помечать функцию вывода
• Не рассчитан на высокие механические нагрузки - не следует использовать как точку крепления кабелей

Примеры использования

• Подключение домашнего видеодомофона к контроллеру через стену
• Вывод кабеля питания для умной розетки в спальне
• Прокладка сигнального кабеля от датчика движения к распределительной коробке
• Обеспечение аккуратного прохода кабеля в нишах с встроенными осветительными приборами

Практические советы

• Перед монтажом проверьте диаметр отверстия в стене - он должен позволить свободно протянуть кабель, но не превышать 25–30 мм, чтобы сохранить целостность конструкции
• При использовании в гипсокартоне всегда используйте дополнительные винты - распорные лапки недостаточно надёжны
• Не перегибайте кабель внутри вывода - радиус изгиба должен быть не менее 5–6 диаметров кабеля
• Вывод кабеля Эра12, артикул 12-6003-04 лучше устанавливать одновременно с розеткой или выключателем той же серии - так достигается единый дизайн и совпадают размеры креплений
