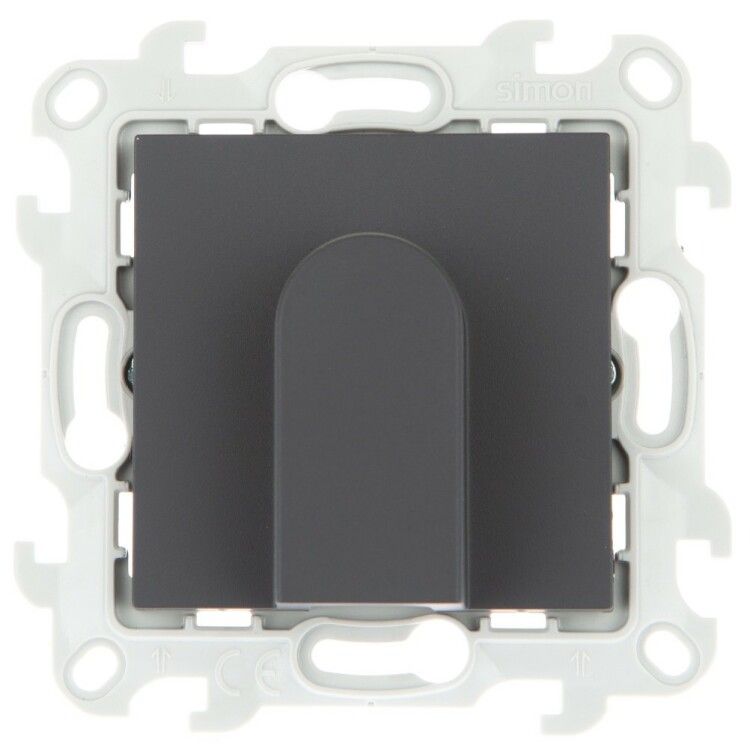

Вывод кабеля СП Simon24 IP20 графит Simon 2410801-038

Вывод кабеля Simon 2410801-038 - это накладка с механизмом для скрытой установки, предназначенная для безопасного вывода проводов через стену или панель. Материал термопласт, степень защиты IP20 и матовая серая поверхность делают её подходящей для внутренней электромонтажной работы в помещениях с умеренным климатом.

Назначение и область применения

Вывод кабеля Simon 2410801-038 используется для организации выхода электрических проводов из-за стены или внутри распределительной коробки. Подходит для монтажа в стационарных электроустановках, где требуется аккуратный и защищённый проход кабеля. Применяется в жилых, офисных и административных зданиях при замене или модернизации электропроводки.

Технические характеристики

• Номинальный ток: 1 А - предназначена для слаботочных цепей, сигнализации, управления, не для силовой нагрузки;
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от воды и пыли;
• Габариты: 80×80×35 мм - компактный формат для установки в стандартные ниши;
• Материал корпуса: термопласт - устойчив к механическим воздействиям, не горюч, легко моется;
• Цвет: серый (графит) - сочетается с большинством рамок и декоративных элементов;
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с температурой от −25C до +40C и относительной влажностью до 90%;
• Центральная вставка: есть - позволяет фиксировать кабель и обеспечивает герметичность входа;
• Способ монтажа: скрытый - устанавливается в подготовленную нишу, выступает лишь на уровень поверхности стены;
• Тип крепления: защелка - быстрая фиксация без болтов, удобна при сборке в уже смонтированной коробке.

Совместимость и монтаж

Вывод кабеля Simon 2410801-038 совместим со всеми изделиями серии “Рамочная” от Simon. Крепится в стандартные прямоугольные ниши глубиной не менее 35 мм. Для монтажа необходимо:

• Подготовить отверстие в стене размером 80×80 мм;
• Запустить кабель через центральное отверстие вставки;
• Вставить устройство в нишу до щелчка защелки - она надёжно фиксирует корпус;
• Не требует дополнительных крепёжных элементов.

Не рекомендуется использовать с кабелями диаметром более 8–10 мм - возможны трудности с заправкой в центральную вставку.

Безопасность и стандарты

Произведено в соответствии с техническими условиями ТУ 3464-001-77313241-08. Соответствует требованиям безопасности для внутренних электромонтажных работ. Несёт класс защиты от поражения электрическим током Class II - двойная изоляция, заземление не требуется.

Преимущества

• Простая установка благодаря системе защелки - экономит время при монтаже;
• Матовая поверхность не царапается и не оставляет следов от пальцев;
• Фиксированная центральная вставка предотвращает перегиб и повреждение кабеля;
• Совместимость с другими элементами серии “Рамочная” - единый стиль оформления всей системы;
• Термопластовый корпус не деформируется при нормальных условиях эксплуатации.

Ограничения применения

• Не применяется во влажных помещениях (ванная, кухня, бассейн) - IP20 не обеспечивает защиту от влаги;
• Не рассчитана на ток выше 1 А - нельзя использовать для питания розеток, освещения или мощных приборов;
• Не подходит для наружной установки - материал и защита не адаптированы к перепадам температур и атмосферным воздействиям;
• Не совместим с кабелями большего диаметра - риск повреждения изоляции при затяжке.

Примеры использования

• Вывод кабеля от дверного звонка через стену в квартире;
• Подключение сигнализации или домофона к контроллеру;
• Прокладка провода от датчика движения к распределительному щиту;
• Обустройство точечного светильника с внешним управлением.

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен свободно проходить через центральное отверстие вставки без усилия;
• Если кабель слишком толстый, используйте переходник или выберите модель с большим отверстием;
• При установке в гипсокартон - убедитесь, что ниша имеет достаточную прочность, чтобы выдерживать давление защелки;
• Не используйте вместе с металлическими трубами или шлангами - они могут повредить пластиковую вставку;
• Эта модель - часть серии “Рамочная”, поэтому идеально сочетается с аналогичными выключателями и розетками Simon.
