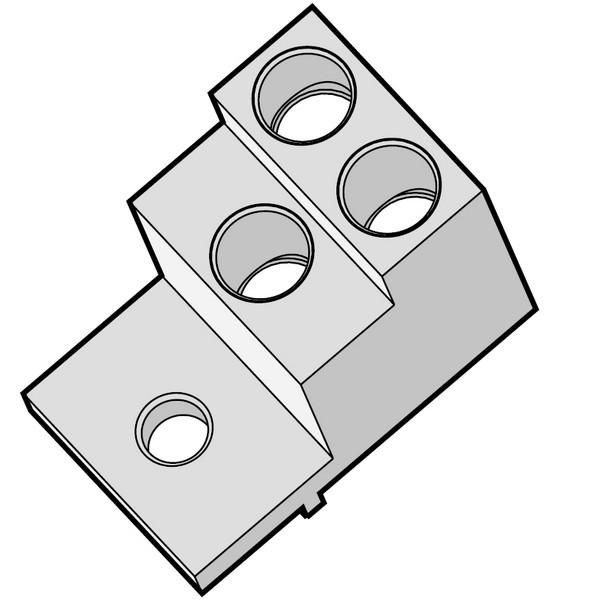

Выводы для подключения кабелей LUG ASS'Y,EBT53,TS1600 | 70821176801 Lsis

Вывод для подключения кабеля LUG ASSY EBT53 TS1600, TS1250 от LS Electric предназначен для надёжного соединения медных и алюминиевых шин и кабелей с автоматическими выключателями. Этот элемент используется в распределительных устройствах высокой мощности, где важна устойчивость контакта и долговечность.

Назначение и область применения

Вывод LUG ASSY EBT53 TS1600, TS1250 применяется для передачи тока от силового кабеля или шины к входным зажимам автоматических выключателей серий TS1600 и TS1250. Он обеспечивает механическую фиксацию и электрический контакт на стороне подключения, исключая необходимость прямого обжима провода к клемме выключателя. Подходит для установки в щитах управления, промышленных панелях и распределительных пунктах.

Технические характеристики

• Тип: силовой вывод для переднего подключения
• Поддерживаемые типы проводников: медь, алюминий
• Совместим с автоматическими выключателями LS Electric моделей TS1600 и TS1250
• Материал корпуса: изолирующий компонент с металлическим контактом
• Изоляция: соответствует требованиям безопасности для напряжений до 1000 В AC/DC

Совместимость и монтаж

Вывод LUG ASSY EBT53 TS1600, TS1250 совмещается только с выключателями LS Electric серии TS1600 и TS1250. Установка выполняется путём защёлкивания на предварительно подготовленный выходной контур аппарата. Монтаж требует точного совпадения геометрии - несовместим с другими брэндами или моделями вне указанных серий. Перед установкой проверьте соответствие типа кабеля (медный/алюминиевый) и площади сечения, указанной в документации к выключателю.

Безопасность и стандарты

Произведён в соответствии с международными нормами для коммутационной аппаратуры. Обеспечивает безопасную работу при температуре окружающей среды до +40 C и номинальном напряжении до 1000 В переменного и постоянного тока. Соответствует требованиям IEC 60947-2 для устройств защиты цепей.

Преимущества

• Устраняет риск перегрева при плохом обжиме кабеля прямо на клеммах выключателя
• Облегчает замену кабеля без демонтажа всего автомата
• Защищает клеммы от повреждений при многократных подключениях
• Стандартная форма позволяет использовать одинаковый инструмент для всех аналогичных моделей

Ограничения применения

• Не для выключателей других брендов - даже если они имеют похожий внешний вид
• Не предназначены для работы при температурах выше +40 C без принудительного охлаждения
• Запрещено использование с кабелями большего сечения, чем рекомендовано для TS1600/TS1250
• Не рассчитан на частые включение-выключение - только для стационарных соединений

Примеры использования

• Подключение основного питания к автомату TS1600 в распределительном щите завода
• Формирование группового подвода кабельной сети к ряду выключателей TS1250 в системе управления насосной станцией
• Работа в условиях повышенной вибрации - например, на конвейерах или в металлургическом оборудовании

Практические советы

• Перед установкой очистите поверхность кабеля и контактной части вывода от оксидов - особенно важно для алюминиевых жил
• Используйте момент затяжки, указанный в руководстве к выключателю; переусиливать нельзя - можно сломать пластиковую фиксацию
• Проверяйте плотность посадки после монтажа: вывод не должен болтаться или легко выниматься
• Артикул 70821176801 всегда заказывайте вместе с выключателем TS1600 или TS1250 - гарантируете совместимость
