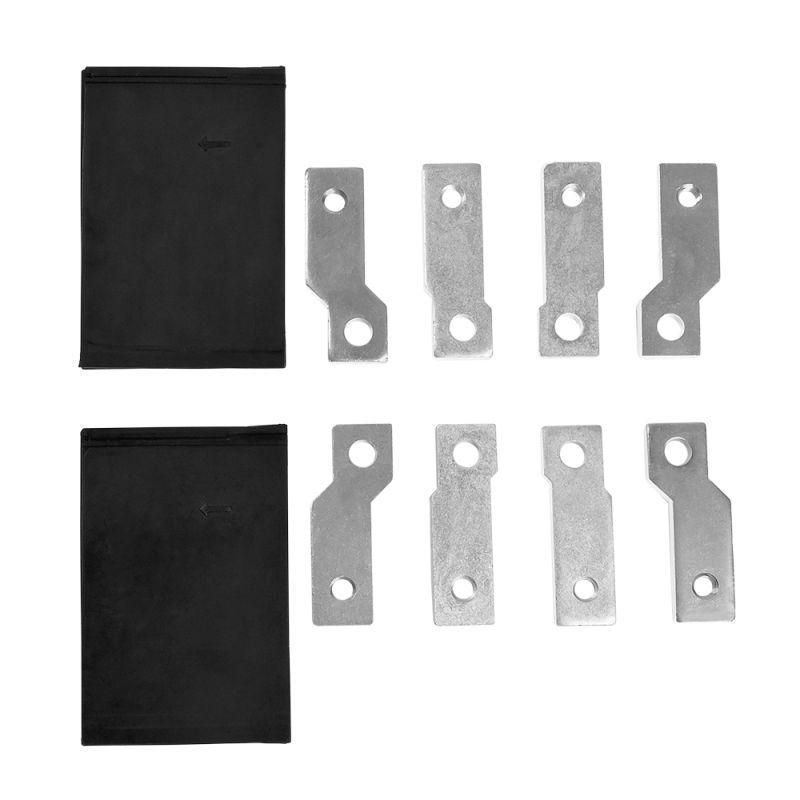

Выводы расширенные EST T250 4P 8шт - комплект из восьми модульных выводов, предназначенных для подключения кабелей к силовым выключателям в литом корпусе OptiMat T от КЭАЗ. Эти элементы обеспечивают надёжный и безопасный контакт между оборудованием и внешней проводкой, особенно в условиях высоких токов и частых операций коммутации.

Назначение и область применения

Выводы расширенные EST T250 4P 8шт используются исключительно совместно с автоматическими выключателями серии OptiMat T от КЭАЗ. Они позволяют легко подключить входные и выходные кабели к устройству без необходимости изменения конструкции самого выключателя. Подходят для установки в щитовые шкафы, на производстве, в энергообъектах и объектах ЖКХ, где требуется быстрая замена или модернизация цепей.

Технические характеристики

• Количество выводов в комплекте: 8 штук
• Конструкция: 4-полюсная (4P) - каждый полюс имеет два вывода (вход и выход)
• Материал контактов: медные сплавы с серебряным напылением для снижения переходного сопротивления
• Изоляция: термостойкий пластик, устойчивый к перегреву и механическим нагрузкам
• Рассчитаны на работу с токами до номинала выключателя OptiMat T (до 250 А)
• Подключение: зажимной тип - фиксация кабеля болтом M8

Совместимость и монтаж

Выводы расширенные EST T250 4P 8шт совместимы **только** с выключателями OptiMat T в литом корпусе. Установка возможна только на заводе-изготовителе или при замене оригинальных выводов. Монтаж требует демонтажа передней крышки выключателя. Не подходят для других серий, даже если они имеют аналогичную маркировку. Для правильной сборки необходимо соблюдать порядок расположения полюсов - каждому контакту соответствует своё гнездо в корпусе выключателя. После установки проверьте затяжку болтов моментом 1,5–2 Нм.

Безопасность и стандарты

Выполнены в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивают класс защиты IP20 при установленном выключателе. Компоненты прошли испытания на тепловую стойкость, ударную прочность и долговременную нагрузку. Применение вне рекомендованной системы может нарушить сертификацию оборудования.

Преимущества

• Увеличенная площадь контакта снижает нагрев при больших токах
• Стандартный шаг клемм позволяет использовать одинаковый набор инструментов для всех полюсов
• Замена выводов не требует замены всего выключателя - экономит время и средства
• Чёткая маркировка полюсов уменьшает риск ошибок при подключении

Ограничения применения

• Не предназначены для самостоятельной установки - требуют доступа внутрь корпуса выключателя OptiMat T
• Не работают с другими сериями выключателей, включая OptiMat S, E или другие бренды
• Не допускается использование с кабелями большего сечения, чем указано в документации к OptiMat T (обычно до 95 мм2)
• Не рассчитаны на применение во взрывоопасных средах

Примеры использования

• Замена изношенных выводов на промышленном станке с питанием 400 В, 200 А
• Обновление старого щита с выключателями OptiMat T без замены всей аппаратуры
• Добавление дополнительных ответвлений в системе управления конвейера
• Модернизация распределительного пункта после увеличения нагрузки

Практические советы

• Перед установкой отключите питание и убедитесь, что выключатель находится в положении “OFF”
• Используйте только оригинальные выводы EST T250 4P 8шт от КЭАЗ - сторонние аналоги могут не обеспечивать герметичность и надёжность соединения
• Проверяйте состояние контактов через 6–12 месяцев после монтажа - при повышенной вибрации возможен ослабевший зажим
• При работе с многожильными кабелями используйте наконечники типа НШВИ, чтобы избежать деформации жил
• Артикул 361137 всегда указывается на упаковке - сверьте его с заказом, чтобы не купить неверный комплект
