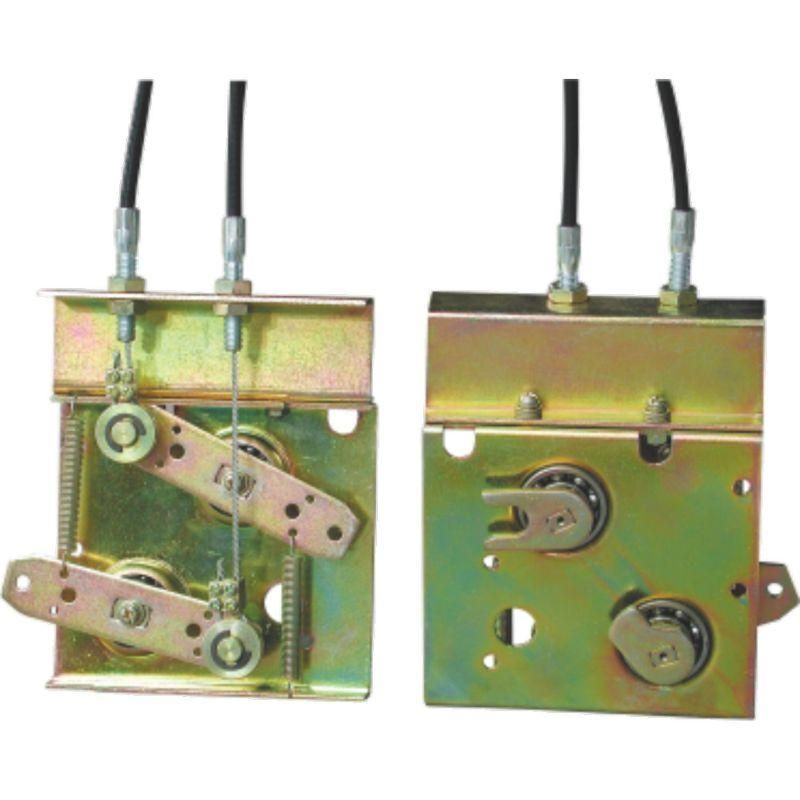

Взаимоблокировка тросовая механическая для NA8-2500-7500 на 3 выкл. выкатн. исп. (R) CHINT 263700

Взаимоблокировка тросовая механическая для выключателей выкатного исполнения NA8-2500-7500 (на 3 выключателя) (R) от CHINT обеспечивает безопасную последовательную работу трёх выкатных выключателей, предотвращая одновременное включение нескольких устройств. Применяется в распределительных устройствах высокого напряжения, где важна интерблокировка цепей.

Назначение и область применения

Эта взаимоблокировка используется для механической блокировки трёх выкатных выключателей типа NA8-2500-7500. Она гарантирует, что только один из них может находиться во включенном положении - другие будут заблокированы физически. Это исключает риск параллельного подключения нагрузки к нескольким источникам питания, что особенно важно в системах с резервированием или переключением питаний.

Технические характеристики

• Количество защищаемых выключателей: 3
• Тип блокировки: механическая, тросовая
• Совместима с выключателями выкатного исполнения NA8-2500-7500
• Исполнение: R (правостороннее расположение тросовой системы)
• Материал корпуса и элементов: прочная сталь и пластик, устойчивый к механическим воздействиям

Совместимость и монтаж

Устройство совместимо только с выключателями выкатного исполнения серии NA8-2500-7500. Установка выполняется на шасси выключателя перед установкой в ячейку КРУ. Тросовая система крепится к рычагам замков выключателей через специальные точки крепления - они должны быть доступны и соответствовать габаритам модели. Монтаж требует точной регулировки натяжения тросов: слишком слабые - не обеспечивают надёжную блокировку, слишком натянутые - затрудняют выдвижение/запирание выключателей.

Безопасность и стандарты

Проект изделия соответствует требованиям безопасности для оборудования среднего напряжения. Хотя явных сертификатов в данных нет, механизм реализован по принципам IEC 62271-200 и ГОСТ Р 50030.2, направленным на предотвращение операционных ошибок. Наличие механической блокировки снижает вероятность человеческой ошибки при работе с энергообъектами.

Преимущества

• Не требует внешнего питания - работает полностью механически
• Высокая надёжность: нет электронных компонентов, которые могут выйти из строя
• Простой контроль состояния: видимое натяжение тросов позволяет диагностировать целостность блокировки
• Защита от случайного включения нескольких цепей одновременно

Ограничения применения

• Подходит только для выключателей выкатного исполнения NA8-2500-7500 - несовместима с другими моделями даже от CHINT
• Не предназначена для работы в условиях постоянной вибрации выше нормы - возможен износ тросов
• Не рекомендована для помещений с агрессивными химическими средами - материалы не имеют специального покрытия против коррозии
• Не обеспечивает электрическую блокировку - только механическую; требуется доп. защита при необходимости запирания контактов

Примеры использования

• Ячейки КРУ-10 кВ в промышленных подстанциях с двумя источниками питания и одним резервным
• Цеховые распределительные пункты с переключением между основным и аварийным питанием
• Объекты с жёсткими требованиями к порядку коммутации: металлургические производства, насосные станции, системы вентиляции критической инфраструктуры

Практические советы

• Перед первым монтажом проверьте свободный ход каждого выключателя - блокировка должна работать без усилий
• Проверяйте состояние тросов каждые 6–12 месяцев: наличие перегибов, потёртостей или провисания требуют замены
• При обслуживании одного из выключателей - всегда выводите остальные в положение “отключено” и заблокируйте их физически до окончания работ
• Не используйте силу при закрывании выключателя - если он не встаёт на место, проверьте правильность установки взаимоблокировки NA8-2500-7500 (на 3 выключателя) (R)
