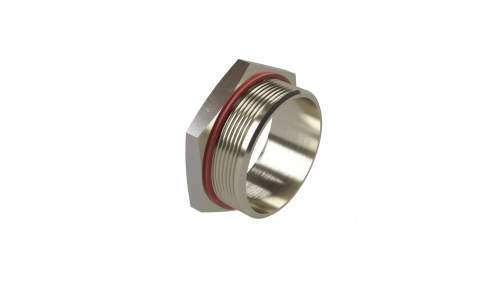

Взрывозащищенная защитная втулка Ex e, M20x1,5. Никелированная латунь. IP66/67 - EX6052-20 ДКС

Втулка взрывозащищенная защитная Ex e, M20x1,5, никелированная латунь, IP66/67, DKC - это элемент для безопасного вывода кабелей через стенки оборудования в зонах с повышенной опасностью взрыва. Артикул ex6052-20 от бренда DKC обеспечивает механическую защиту кабеля и герметичность соединений в сложных условиях.

Назначение и область применения

Втулка взрывозащищенная защитная Ex e, M20x1,5, никелированная латунь, IP66/67, DKC предназначена для фиксации и защиты кабелей при проходе через металлические стенки, лотки, корпуса или распределительные устройства. Особенно важна в местах, где есть острые кромки - она предотвращает повреждение изоляции кабеля. Применяется во взрывоопасных зонах класса 1, 2, 21, 22: на нефтегазовых объектах, химических производствах, элеваторах, угольных шахтах, в системах автоматизации станций и конвейеров.

Технические характеристики

• Резьба: M20×1,5 - совместима с большинством стандартных кабельных вводов и фитингов
• Взрывозащита: Ex e IIC Gb U / Extb IIIC Db U - соответствует требованиям для зон с газовой (Gb) и пылевой (Db) взрывоопасностью, группа IIC (взрывоопасные газы: водород, ацетилен, этилен) и группа IIIC (пыль, например, древесная, угольная)
• Материал: латунь - прочная, устойчивая к коррозии основа; дополнительно защищена никелированием
• Защитное покрытие: никелированное - увеличивает долговечность, снижает окисление, улучшает внешний вид
• Степень защиты: IP66/IP67 - полная защита от пыли и временного погружения в воду (до 1 метра на 30 минут); выдерживает мощные струи воды
• Диапазон рабочих температур: от –45 C до +85 C - работает в суровых климатических условиях, включая холодные регионы и нагреваемые участки
• Исполнение: прямолинейное - позволяет провести кабель прямо, без изгибов
• Ударопрочность: да - выдерживает механические нагрузки при монтаже и эксплуатации
• Содержание галогенов: без галогенов - не выделяет токсичных веществ при перегреве или возгорании
• Цвет: светло-серый - легко определяется визуально, не требует дополнительной маркировки

Совместимость и монтаж

Втулка взрывозащищенная защитная Ex e, M20x1,5, никелированная латунь, IP66/67, DKC устанавливается в подготовленное отверстие диаметром 20–22 мм в стенке корпуса или лотка. Крепится с помощью гайки и уплотнительного кольца (не входят в комплект). Для надежного соединения используйте кабельные вводы с внутренней резьбой M20×1,5. Убедитесь, что толщина стенки не превышает 5 мм - иначе потребуются удлинители или переходники. Монтаж выполняйте с соблюдением момента затяжки - не более 1,5 Нм, чтобы не деформировать резьбу.

Безопасность и стандарты

Втулка взрывозащищенная защитная Ex e, M20x1,5, никелированная латунь, IP66/67, DKC сертифицирована по стандартам IEC 60079-0, IEC 60079-1, IEC 60079-7 и EN 60079-15. Соответствует требованиям ЕАЭС и ГОСТ Р 51330.10–99 для взрывозащищённого электрооборудования. Сертификат действителен для использования в зонах категории 1G, 2G, 21D, 22D.

Преимущества

• Высокая механическая прочность благодаря латуни и никелированию - служит дольше, чем пластиковые аналоги
• Герметичность IP66/IP67 исключает попадание пыли и влаги даже при мойке оборудования
• Отсутствие галогенов делает её безопасной для окружающей среды и персонала при аварийном нагреве
• Широкий температурный диапазон - подходит для работы в холодильных камерах и рядом с нагревательными элементами
• Ударопрочность снижает риск повреждения при транспортировке и установке

Ограничения применения

• Не предназначен для частого изгиба кабеля внутри - используется только для фиксированного прохода
• Не заменяет кабельный ввод: требуется отдельный ввод с уплотнением для герметизации самого кабеля
• Не рекомендуется использовать в средах с высоким содержанием кислот или щелочей - латунь может подвергаться коррозии
• Запрещено применять в зонах с давлением выше атмосферного - не является герметичным сосудом

Примеры использования

• Проход кабеля из взрывозащищенной коробки DKC в лоток на нефтяной вышке
• Фиксация силового кабеля в распределительном щите на химическом заводе
• Защита сигнальных проводов от порезов вблизи сварочных станков с пылевой средой
• Подключение датчиков в угольной шахте, где возможны взрывы горючей пыли

Практические советы

• Перед монтажом проверьте диаметр отверстия - он должен быть на 0,5–1 мм больше наружного диаметра втулки
• Используйте только кабели с наружным диаметром 8–12 мм - слишком толстый кабель не войдет, слишком тонкий не будет плотно удерживаться
• При сборке всегда применяйте уплотнительное кольцо между втулкой и корпусом - без него теряется степень защиты IP66/67
• Не затягивайте гайку слишком сильно - это может треснуть резьбу или деформировать латунь
• Проверяйте состояние поверхности втулки перед каждым обслуживанием - царапины на никеле могут указывать на коррозию
