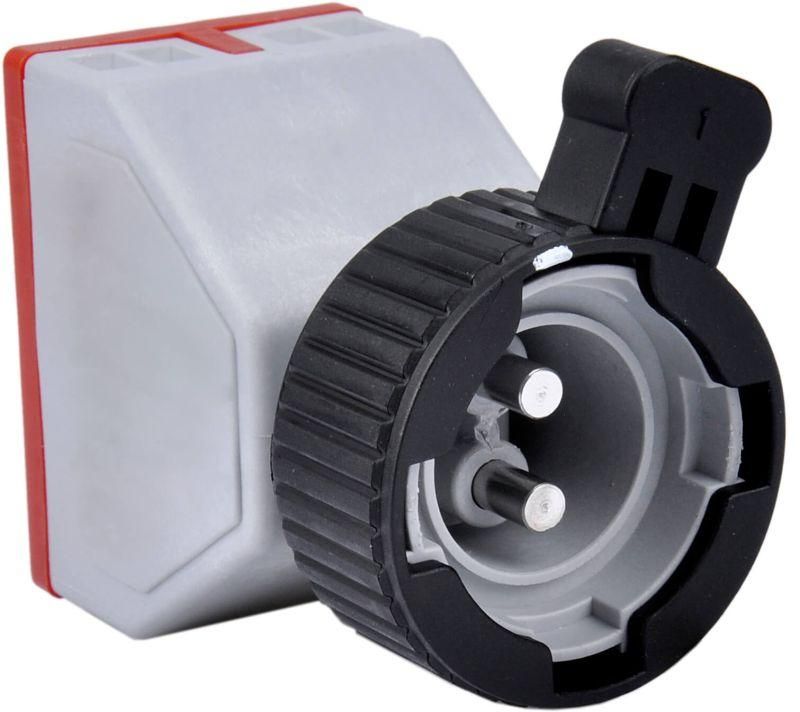

Контактный блок взрывозащищенный ExdeIICGbU 1NC/1NO IP66 DKC (ДКС) 2366.017.000

Контактный блок взрывозащищенный 1 нормально открытый/1 нормально закрытый (1NC/1NO) DKC - компактное устройство для коммутации цепей управления в опасных зонах с риском возникновения взрыва. Бренд DKC и артикул 2366.017.000 указывают на принадлежность к серии «Взрывозащищенные посты», предназначенной для работы в условиях повышенной опасности.

Назначение и область применения

Контактный блок взрывозащищенный 1NC/1NO DKC используется для передачи сигналов управления в системах автоматизации - например, для запуска, остановки или индикации состояния оборудования. Подходит для установки на пультах управления, шкафах и аппаратах, работающих в средах с воспламеняющимися газами, парами или пылью. Применяется на химических заводах, нефтегазовых объектах, элеваторах, угольных шахтах и других местах с классификацией зон по взрывоопасности.

Технические характеристики

• Тип изделия: блок контактный
• Количество полюсов: 2 (1 нормально замкнутый + 1 нормально разомкнутый)
• Исполнение: нажимная кнопка - активация происходит механическим нажатием
• Степень защиты: IP66 - полностью защищен от пыли и устойчив к мощным струям воды
• Взрывозащита: категории 1 и 2 - допущен для использования в зонах с постоянным или периодическим наличием взрывоопасной смеси
• Защита от пыли: категории 21 и 22 - соответствует требованиям для помещений с горючей пылью
• Материал корпуса: пластик - устойчив к коррозии, не проводит ток, легкий и долговечный
• Способ монтажа: на аппарат - крепится непосредственно к поверхности оборудования, не требует отдельного щита

Совместимость и монтаж

Контактный блок взрывозащищенный 1NC/1NO DKC монтируется на поверхность аппарата через фланец или специальный крепёж, предусмотренный конструкцией устройства. Для правильной установки необходимо обеспечить плотное прилегание к основе, чтобы сохранить степень защиты IP66. Кабель подводится через герметичную вводную муфту - внешние соединения должны быть выполнены с соблюдением требований взрывозащиты. Максимальное рабочее напряжение и ток в документации не указаны - рекомендуется использовать в цепях управления до 250 В переменного тока и 5 А, согласно типовым практикам аналогичных изделий.

Безопасность и стандарты

Устройство соответствует требованиям взрывозащиты по ГОСТ IEC 60079-0 и ГОСТ IEC 60079-1, что подтверждает его применение в зонах 1, 2, 21 и 22. Сертифицирован для работы в агрессивных средах, где возможна концентрация взрывоопасных веществ. Наличие степени защиты IP66 гарантирует надёжную работу даже при мойке оборудования высоконапорными струями воды.

Преимущества

• Комбинированная схема контактов (1NC+1NO) позволяет одновременно управлять двумя функциями - например, включить двигатель и зажечь индикатор
• Пластиковый корпус исключает искрообразование и снижает вес устройства
• Высокий уровень защиты IP66 и сертификация по взрывозащите позволяют использовать блок в самых суровых условиях
• Простой монтаж «на аппарат» экономит время и место внутри распределительных шкафов

Ограничения применения

• Не предназначена для прямого управления силовыми цепями - только для сигнализации и управления слаботочными контурами
• Работает только при температуре окружающей среды, совместимой с материалами корпуса (не указано, но обычно - от –25C до +40C; проверяйте паспорт)
• Не поддерживает частые импульсные операции - длительная частая нажимная нагрузка может снизить срок службы контактов
• Отсутствие информации о максимальном токе и напряжении требует осторожного подбора нагрузки

Примеры использования

• Запуск насоса на химическом участке с одновременным включением красного индикатора
• Остановка конвейера в зоне пылеопасности (категория 21) с подачей сигнала на пульт
• Аварийная остановка станка с использованием кнопки экстренного отключения
• Подключение к системе контроля доступа в помещения с взрывоопасной атмосферой

Практические советы

• Перед монтажом проверьте соответствие посадочного места - блок рассчитан на крепление «на аппарат», а не в стену или шкаф
• Используйте только кабели с подходящими вводами и герметизирующими элементами, чтобы не нарушить IP66
• Не используйте контактный блок DKC 2366.017.000 в качестве основного выключателя питания - он служит только для управления
• При замене убедитесь, что новый блок имеет ту же маркировку взрывозащиты (1, 2) и степень защиты (IP66)
• Регулярно осматривайте корпус на предмет трещин - повреждение пластикового корпуса выводит устройство из строя и нарушает безопасность
