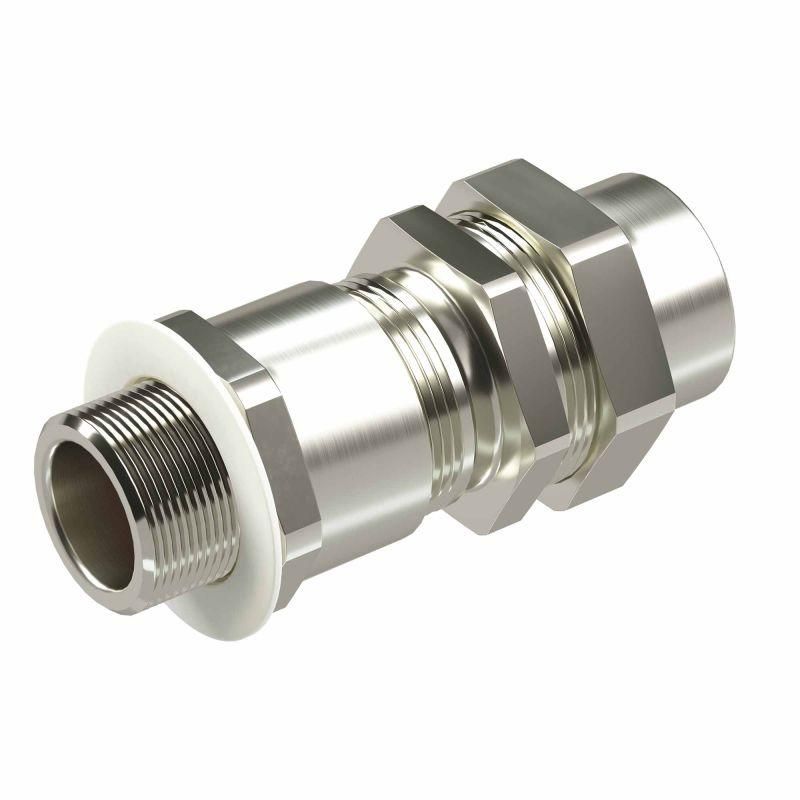

Взрывозащищенный универсальный кабельный ввод серии КАЕС для бронированного и небронированного кабеля М20х1,5 d:5,8-12мм.Присоединительная резьба М20х ДКС KAEC2MHK

Кабельный ввод взрывозащищенный универсальный серии КАЕС (арт. kaec2mhk) от DKC предназначен для герметичного ввода кабелей в оборудование, работающее во взрывоопасных зонах. Он обеспечивает надежную изоляцию и механическую фиксацию как бронированных, так и небронированных кабелей с диаметром 5,8–12 мм, сохраняя степень защиты IP66/IP68.

Назначение и область применения

Кабельный ввод взрывозащищенный серии КАЕС используется для подключения кабелей к электрооборудованию, установленному в зонах с повышенным риском возгорания или взрыва. Подходит для установки в шкафах, щитках, клеммных коробках, постах управления и других устройствах, где требуется защита от взрыва газов, паров или пыли. Также применяется для прокладки кабельных линий внутри взрывоопасных сред — например, на нефтегазовых объектах, химических производствах, элеваторах, угольных шахтах.

Технические характеристики

• Резьба присоединительная: М20×1,5 (метрическая)
• Диапазон диаметров кабеля: 5,8 – 12 мм (для бронированных и небронированных)
• Степень защиты: IP66 (защита от мощных струй воды) и IP68 (долговременная защита от погружения в воду)
• Зоны взрывозащиты:
  • Газовые: Zone 1, Zone 2
  • Пылевые: Zone 20, Zone 21, Zone 22
• Материал корпуса: никелированная латунь — устойчив к коррозии, не требует покраски
• Тип: универсальный — совместим с жесткими и гибкими кабелями

Совместимость и монтаж

Кабельный ввод серии КАЕС имеет внутреннюю резьбу М20×1,5, что позволяет подключать к нему гибкие металлические рукава, трубы, шланги и муфты. Для монтажа необходимо:

• Продеть кабель через центральное отверстие ввода
• Закрутить уплотнительную гайку до плотного прижатия к оболочке кабеля
• Закрепить ввод в отверстие оборудования с помощью внешней резьбы (наружная часть ввода — резьба М20×1,5)
• Убедиться, что диаметр кабеля попадает в допустимый диапазон 5,8–12 мм — меньший диаметр может вызвать недостаточное уплотнение, больший — повредить уплотнитель

Не используйте инструменты с острыми краями при затяжке — это может повредить никелированное покрытие.

Безопасность и стандарты

Кабельный ввод взрывозащищенный серии КАЕС соответствует требованиям к оборудованию для работы во взрывоопасных зонах согласно ГОСТ IEC 60079-0 и ГОСТ IEC 60079-14. Сертифицирован для использования в зонах 1, 2 (газ) и 20, 21, 22 (пыль). Устройство не выделяет искр, не нагревается сверх безопасных пределов при нормальной эксплуатации.

Преимущества

• Никелированная латунь обеспечивает долговечность в агрессивных средах — устойчива к влаге, маслам, химическим веществам
• Один тип ввода поддерживает как бронированные, так и небронированные кабели — снижает необходимость запаса различных моделей
• Высокая степень защиты IP66/IP68 гарантирует работу даже при прямом воздействии воды и длительном погружении
• Внутренняя резьба позволяет легко соединять с гибкими металлорукавами — упрощает трассировку кабелей

Ограничения применения

• Не предназначена для кабелей с диаметром менее 5,8 мм — возможна утечка или потеря герметичности
• Не рекомендуется использовать в условиях постоянного механического изгиба кабеля в месте входа — это может привести к усталости материала и разрушению уплотнения
• Не подходит для высоких температур выше +80 °C — материал и уплотнители рассчитаны на стандартные промышленные условия
• Не следует применять в качестве точки крепления для веса самого кабеля — нагрузка должна передаваться через поддерживающие элементы

Примеры использования

• Подключение силового кабеля к взрывозащищенному двигателю на нефтеперерабатывающем заводе
• Ввод сигнального кабеля в управляемый шкаф на химическом производстве
• Прокладка кабеля через стенку клеммной коробки в угольной шахте (Zone 21)
• Соединение с гофрированным металлорукавом для маршрута кабеля между двумя взрывозащищенными устройствами

Практические советы

• Перед монтажом проверьте диаметр кабеля штангенциркулем — точность важнее заявленного значения
• Используйте смазку на резьбе (например, силиконовую) для облегчения сборки и предотвращения заклинивания
• При использовании с бронированным кабелем убедитесь, что броня не пережата уплотнителем — она должна проходить свободно, чтобы не нарушить герметизацию
• После монтажа проведите тест на герметичность — например, продувка воздухом под давлением или опрыскивание водой
• Храните изделия в сухом месте — влага может спровоцировать окисление латуни, особенно при длительном хранении
