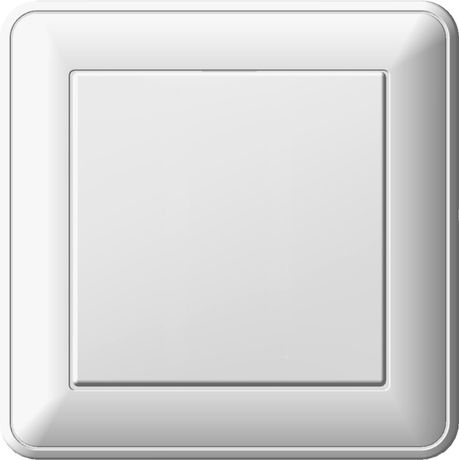

Выключатель кнопочный СП W59 бел. SchE VS116-155-18 APC

Выключатель кнопочный одноклавишный скрытого монтажа 16А белый от Шнейдер Электрик (артикул vs116-155-18) предназначен для управления освещением и оборудованием в помещениях с внутренней проводкой. Изделие выполнено в компактном корпусе с глянцевой отделкой и соответствует требованиям ГОСТ Р 51324.1-2005.

Назначение и область применения

Выключатель используется для включения и отключения электроприборов через однократное нажатие кнопки. Благодаря механизму самовозврата, после нажатия клавиша автоматически возвращается в исходное положение. Подходит для установки в жилых, офисных и административных зданиях, где требуется управление светом, вентиляцией, бытовыми приборами или сигнализацией. Применяется в системах с напряжением до 220 В и током до 16 А.

Технические характеристики

• Номинальный ток: 16 А
• Номинальное напряжение: 220 В
• Количество клавиш: 1
• Тип управления: нажимная кнопка с самовозвратом
• Количество полюсов: 1
• Количество нормально открытых (НО) контактов: 1
• Максимальное сечение кабеля: 2,5 мм2
• Габаритные размеры: 85×85×38 мм
• Степень защиты: IP20 (защита от прикосновений к токоведущим частям, но не от воды и пыли)
• Материал корпуса: термопласт (ABS-пластик)
• Цвет: белый, глянцевая поверхность
• Климатическое исполнение: УХЛ4 (работает при температуре от −25C до +40C, умеренный и холодный климат, с повышенной влажностью)
• Содержание галогенов: не содержит
• Нормативный документ: ГОСТ Р 51324.1-2005 (соответствует МЭК 60669-1-2000)

Совместимость и монтаж

Выключатель рассчитан на скрытую установку в стеновые коробки глубиной не менее 38 мм. Крепление осуществляется с помощью винтов, которые фиксируют устройство к рамке или монтажной коробке. Для подключения используются клеммы, предназначенные для медного кабеля сечением до 2,5 мм2. Не требует специальных инструментов - достаточно отвертки. Комплектуется готовым корпусом с рамкой, что исключает необходимость докупать дополнительные элементы. Совместим со всеми стандартными монтажными коробками 85×85 мм.

Безопасность и стандарты

Изделие соответствует российскому стандарту ГОСТ Р 51324.1-2005 и международному МЭК 60669-1-2000. Контакты изготовлены из серебряного сплава - это обеспечивает устойчивость к окислению, снижает нагрев при нагрузке и повышает пожарную безопасность. Отсутствие галогенов в материале корпуса делает изделие экологичным и безопасным при возможном возгорании. IP20 гарантирует защиту от случайного прикосновения к токоведущим частям, но не защищает от попадания влаги - поэтому не применяется во влажных помещениях без дополнительной защиты.

Преимущества

• Автоматический возврат клавиши - удобно для временных команд (например, включение звонка или аварийной сигнализации)
• Высокая надежность контактов благодаря серебряным пластинам
• Простая установка - всё в комплекте: корпус, рамка, механизм
• Устойчивость к механическим воздействиям - прочный ABS-пластик
• Эстетичный внешний вид - глянцевая белая поверхность легко сочетается с большинством интерьеров

Ограничения применения

• Не предназначен для установки в помещениях с высокой влажностью (ванная, баня, бассейн) - степень защиты IP20 не предполагает защиту от воды
• Не подходит для управления мощными двигателями или индуктивными нагрузками свыше 16 А - риск оплавления контактов
• Не имеет функции фиксированного положения - нельзя использовать как обычный рубильник для постоянного включения
• Не совместим с системами дистанционного управления или автоматизации без дополнительных модулей

Примеры использования

• Управление светом в коридоре, комнате или кухне
• Включение вытяжки или вентилятора в туалете
• Подача сигнала на домофон или звонок
• Кнопка аварийной остановки на маломощном оборудовании (например, шлифовальная машинка в мастерской)

Практические советы

• Перед монтажом обязательно отключите питание - даже при низком токе есть риск поражения электрическим током
• Проверьте глубину монтажной коробки: она должна быть минимум 38 мм, чтобы корпус полностью поместился
• Затягивайте винты равномерно - перегрузка может деформировать пластиковую рамку
• Не используйте кабели сечением более 2,5 мм2 - они не войдут в клеммы и вызовут плохой контакт
• Если планируете заменить старый выключатель - сравните размеры: новый имеет стандартные 85×85 мм, что совпадает с большинством аналогов
