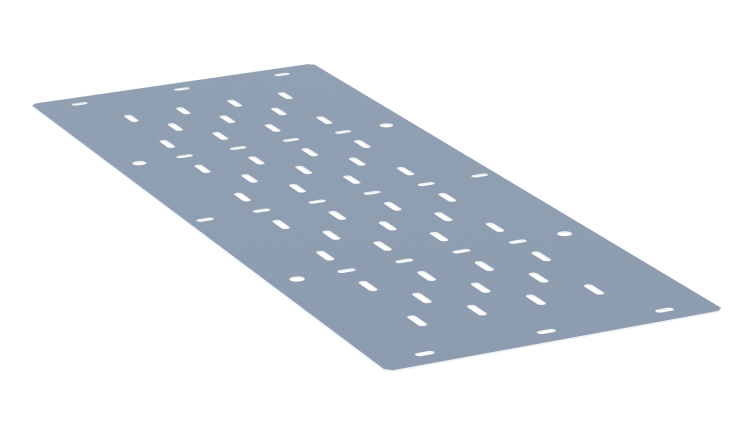

Вставка донная основание 200 мм (толщина 1 мм) HDZ | vd200-1-HDZ EKF

Вставка донная основание 200 мм (толщина 1 мм) HDZ EKF - элемент для герметичного закрытия нижней части кабельного лотка серии M-Line от EKF. Применяется в системах прокладки кабелей на объектах с высокими требованиями к защите от внешних воздействий.

Назначение и область применения

Вставка донная основание 200 мм (толщина 1 мм) HDZ EKF используется для герметизации нижнего торца металлического кабельного лотка. Предназначена для установки на завершающих участках трассы, где требуется исключить попадание пыли, влаги, мелкого мусора или грызунов внутрь канала. Подходит для использования в помещениях и на улице - особенно там, где лоток открыт снизу или расположен рядом с землёй.

Технические характеристики

• Ширина: 200 мм - соответствует ширине лотков серии M-Line от EKF;
• Толщина материала: 1 мм - обеспечивает достаточную жёсткость при минимальном весе;
• Материал: сталь оцинкованная - устойчивость к коррозии без дополнительной покраски;
• Покрытие: оцинкованное - защитный слой цинка повышает долговечность в агрессивных средах;
• Перфорация: да - позволяет проводить кабели через вставку при необходимости, сохраняя доступ к трассе;
• Цвет: светло-серый - совпадает с цветовой гаммой лотков M-Line, обеспечивает эстетическую целостность системы.

Совместимость и монтаж

Вставка донная основание 200 мм (толщина 1 мм) HDZ EKF предназначена исключительно для использования с лотками серии M-Line от EKF. Устанавливается на конце лотка путём фиксации с помощью саморезов или заклепок - не требует специальных инструментов. Перфорированная поверхность позволяет легко просверлить отверстия под кабели после монтажа. Для плотного прилегания рекомендуется использовать резиновые прокладки при работе во влажных условиях.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих требованиям ГОСТ Р 50571 и нормам безопасности для электроустановок. Оцинкованное покрытие снижает риск возникновения электрохимической коррозии при контакте с другими металлами. Не содержит токсичных веществ, безопасно при обращении и монтаже.

Преимущества

• Улучшает защиту кабельной трассы от внешних факторов без изменения её формы;
• Перфорация позволяет адаптировать вставку под конкретную конфигурацию кабелей без замены детали;
• Оцинкованная сталь увеличивает срок службы даже в условиях повышенной влажности;
• Совместима со всей линейкой M-Line - обеспечивает унифицированную сборку;
• Не требует дополнительной антикоррозийной обработки при установке.

Ограничения применения

• Не предназначен для использования как самостоятельный несущий элемент - только как завершающая деталь лотка;
• Не рассчитана на механические нагрузки сверх допустимых для лотков M-Line - нельзя наступать или нагружать весом оборудования;
• Подходит только для лотков шириной 200 мм - несовместима с другими размерами;
• При длительном воздействии химически активных сред (например, кислотных паров) возможна деградация цинкового покрытия - требуется дополнительная защита.

Примеры использования

• Закрытие нижнего конца лотка на производственной линии в цеху с высокой запылённостью;
• Финальная точка кабельной трассы на улице - например, при выводе кабеля от распределительного щита к оборудованию;
• Участки, где лоток проходит над уровнем пола, но есть риск попадания воды или насекомых;
• Объекты с ограниченным пространством - когда невозможно сделать боковое ответвление, а нужна вертикальная выходная точка.

Практические советы

• Перед монтажом проверьте, что ширина лотка точно равна 200 мм - отклонение даже на несколько миллиметров нарушит плотность прилегания;
• Если вставка будет использоваться вне помещений, дополнительно обработайте края герметиком на основе силикона;
• При перфорации отверстий используйте сверло по металлу - не применяйте болгарку, чтобы не повредить цинковое покрытие;
• Не комбинируйте эту вставку с лотками других серий - даже если они кажутся одинакового размера, различаются технологии крепления и посадочных мест;
• Храните в сухом месте - влага может вызвать образование белого налёта на цинке, хотя он не влияет на функциональность.
