Ящик РУСМ5111-2274 Электроспектр _VYR511122

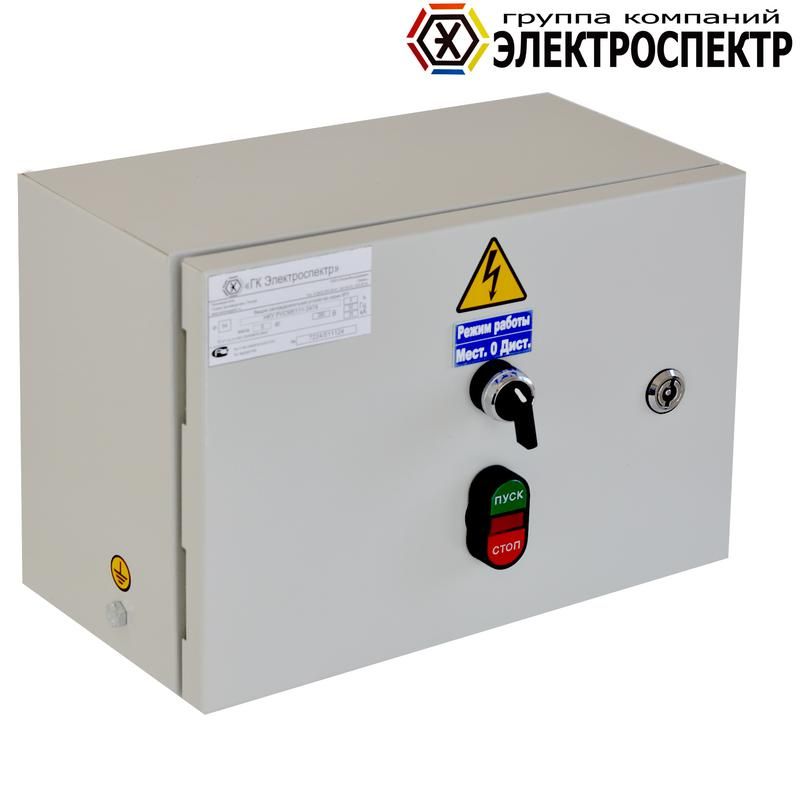

Ящик РУСМ5111-2274 (Н1-ЯУ) от компании Электроспектр - это готовый распределительный щит для управления и защиты асинхронных мощностью до 75 кВт. Щит выполнен из стали с порошковой покраской, имеет степень защиты IP54 и рассчитан на работу в условиях УХЛ2. Артикул _vyr511122 соответствует модели с одиночным фидером, кнопочным управлением и сигналом.

Назначение и область применения

Ящик РУСМ5111-2274 (Н1-ЯУ) используется для запуска, остановки и защиты электродвигателей с короткозамкнутым ротором. Подходит для постоянного режима работы, допускает кратковременные и повторно-кратковременные нагрузки. Применяется в системах автоматизации на заводах, в насосных станциях, на конвейерах, вентиляционных установках и других объектах с необходимостью удалённого или автономного управления двигателем.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC)
• Частота сети: 50 Гц
• Кратковременная устойчивость к току: 10 кА (Icw)
• Диапазон уставок реле: 0.95–1.6 (по току, для тепловых реле)
• Степень защиты: IP54 - защищает от пыли и брызг воды с любого направления
• Материал корпуса: сталь с порошковым покрытием RAL7035 (серый)
• Климатическое исполнение: УХЛ2 - работает при температурах от −25C до +40C и повышенной влажности
• Питание цепи управления: возможно от фазного или линейного напряжения 380 В
• Способ ввода кабелей: через нижние отверстия - кабель или гофрошланг в трубе
• Способ монтажа: навесной - на стену, колонну или другую вертикальную поверхность
• Замок: есть - обеспечивает доступ только авторизованному персоналу

Совместимость и монтаж

Ящик РУСМ5111-2274 (Н1-ЯУ) совместим с любыми устройствами управления двигателями, которые работают при 380 В AC и имеют токовые уставки в пределах 0.95–1.6 × In. Для монтажа требуется подготовить место на вертикальной поверхности с возможностью закрепления четырьмя болтами через угловые крепёжные проушины (в комплект не входят). Кабели заводятся снизу - рекомендуется использовать кабели с внешним диаметром, подходящим под входные отверстия (обычно до 32 мм). Перед подключением проверьте соответствие сечения жил и типа изоляции требованиям нормативов ПУЭ.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р МЭК 60947-1 и ГОСТ Р 51321.1 для распределительных щитов низковольтного оборудования. Степень защиты IP54 снижает риск повреждений от пыли и влаги. Наличие замка исключает случайное включение. Тепловое реле с регулируемой уставкой защищает двигатель от перегрузки и заклинивания. Автоматический выключатель в данной модификации отсутствует - он должен быть установлен дополнительно, если требуются функции защиты от КЗ.

Преимущества

• Готовая сборка - все элементы уже смонтированы и протестированы производителем
• Защита IP54 позволяет использовать в помещениях с высокой влажностью или пылью (цеха, элеваторы, открытые площадки под навесом)
• Порошковая краска RAL7035 устойчива к механическому воздействию и химическим средам
• Подходящий для ремонта и обслуживания - легко открывается, внутреннее оборудование доступно
• Фиксированный диапазон уставок реле упрощает настройку без необходимости замены термореле

Ограничения применения

• Не предназначен для установки вне помещений без дополнительной защиты от осадков - IP54 не гарантирует герметичность при прямом потоке воды
• Не содержит встроенного автомата - необходимо самостоятельно выбрать и установить АВ нужной категории (например, ABB S200, Schneider iC60)
• Не применяется для двигателей выше 75 кВт - превышение нагрузки вызывает перегрев реле и отказ системы
• Не подходит для взрывоопасных зон - класс защиты не соответствует Ex-стандартам
• Цепь управления питается от сети 380 В - нельзя использовать с сетями 220 В без преобразования

Примеры использования

• Управление насосом в канализационной станции - запуск по таймеру, защита от перегрузки
• Контроль вентилятора в печном отделении - работа в цикле “вкл./выкл.” с нагревом воздуха
• Автоматизация конвейера на пищевом предприятии - остановка при заклинивании, сигнал тревоги
• Обслуживание воздушного компрессора - плавный запуск, защита от скачков тока

Практические советы

• Выбирая этот ящик, учтите, что он не содержит автоматического выключателя - его надо заказывать отдельно и согласовывать с типом реле
• Проверьте перед монтажом наличие всех клемм и целостность изоляции внутри - даже новые устройства иногда имеют дефекты при перевозке
• Для удобства сервиса используйте кабели с цветовой маркировкой - особенно важно при работе с трёхфазной системой
• Если планируете частые операции включения, следите за состоянием контактов кнопок - они имеют ограниченный срок службы
• При использовании в холодных регионах зимой - после долгого простоя проверьте отсутствие конденсата перед первым включением
