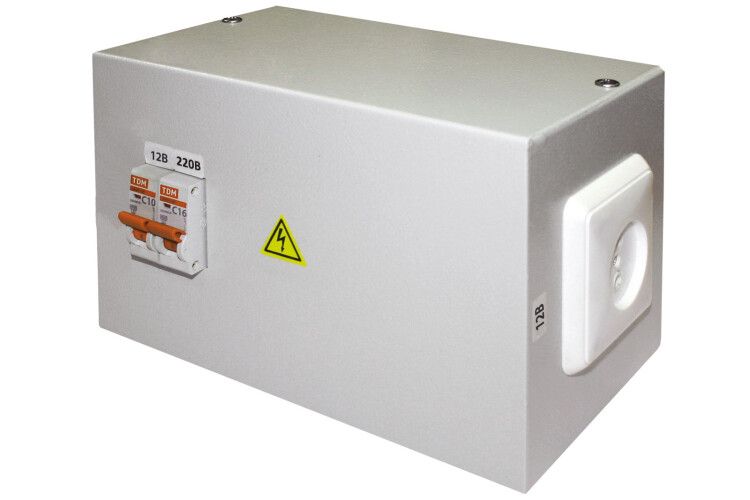

Ящики с понижающим трансформатором ЯТП-0,25 220/12-2авт. | SQ1601-0001 TDM

Ящик с понижающим трансформатором ЯТП-0,25 220/12-2автоматический IP31 от TDM ELECTRIC - это компактный портативный щит с встроенным трансформатором для безопасного питания низковольтного оборудования. Подходит для временных работ на объектах, где требуется снижение напряжения до 12 В.

Назначение и область применения

Ящик с понижающим трансформатором ЯТП-0,25 220/12-2автоматический IP31 предназначен для преобразования сетевого напряжения 230 В в безопасное 12 В. Используется там, где необходимо питание маломощных устройств с повышенными требованиями к электробезопасности - например, переносной электроинструмент, освещение в сырых помещениях, ремонтные работы на стройплощадках, в цехах с высокой влажностью или металлическими поверхностями.

Технические характеристики

• Входное напряжение: 230 В переменного тока, 1 фаза
• Выходное напряжение: 12 В постоянное (стабилизированное)
• Номинальная мощность трансформатора: 250 ВА
• Максимальный входной ток: 6 А (защита обеспечена вводным автоматом)
• Количество выходных групп: 2
• Наличие выходных розеток: да (для подключения нагрузки)
• Степень защиты корпуса: IP31 - защита от твердых предметов >2,5 мм и вертикальных капель воды
• Корпус: сталь с текстурированным порошковым покрытием
• Размеры (глубина): 217 мм
• Количество автоматических выключателей: 2 шт. (по одному на каждую группу)
• Отсутствие УЗО, дифференциальных автоматов и других устройств защиты от утечки тока

Совместимость и монтаж

Ящик с понижающим трансформатором ЯТП-0,25 220/12-2автоматический IP31 имеет портативную конструкцию - не требует встраивания. Его можно размещать на полу, столе или подвесить на стену при помощи кронштейнов (не входят в комплект). Для подключения используйте кабель сечением не менее 1,5 мм2. Оба выхода защищены отдельными автоматами на 6 А - каждый рассчитан на нагрузку до 10 А (при 12 В). Подключение нагрузки осуществляется через стандартные розетки. Монтаж не требует специального инструмента, но перед первым запуском проверьте целостность изоляции и надежность контактов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Защита от перегрузки и КЗ обеспечивается двумя встроенными автоматическими выключателями. Степень защиты IP31 предотвращает попадание крупных частиц и капель воды сверху - что делает ящик пригодным для использования в закрытых производственных помещениях. Однако он не предназначен для работы на открытом воздухе, в условиях дождя или брызг. Отсутствие УЗО означает, что защита от утечки тока на землю не предусмотрена - при работе в особенно опасных средах рекомендуется использовать внешние устройства защиты.

Преимущества

• Компактный размер и легкий вес позволяют легко перемещать ящик между рабочими местами
• Порошковое покрытие корпуса устойчиво к механическим повреждениям и коррозии
• Встроенный трансформатор исключает необходимость в отдельном понижающем устройстве
• Два автономных выхода с индивидуальной защитой обеспечивают гибкость подключения нескольких инструментов
• Прямое подключение к сети 230 В без необходимости в дополнительных адаптерах

Ограничения применения

• Не предназначено для наружного использования - IP31 недостаточно для защиты от дождя, снега или брызг
• Отсутствуют УЗО и дифференциальные автоматы - нельзя применять в условиях повышенной опасности (например, в ванных комнатах, подземных сооружениях) без внешней защиты
• Максимальная мощность 250 ВА ограничивает использование мощных инструментов - не подходит для сварочных аппаратов, мощных болгарок или насосов выше 200 Вт
• Напряжение на выходе - только 12 В; не поддерживает другие уровни (например, 24 В)
• Не совместим с оборудованием, требующим стабильного постоянного тока - трансформатор выдает переменный ток

Примеры использования

• Подключение переносных светильников 12 В на стройплощадке
• Питание шуруповертов, дрелей и другого инструмента с низковольтными двигателями
• Освещение в цехах с металлическими полами и влажной средой
• Электроснабжение контрольно-измерительных приборов на ремонте оборудования
• Временные точки питания для сервисных бригад в производственных зонах

Практические советы

• Перед использованием проверяйте, чтобы все розетки были исправны и не имели следов нагрева
• Не подключайте нагрузку более 200 Вт - трансформатор будет перегреваться, срок службы снизится
• При длительной работе в помещении с пылью регулярно протирайте корпус - даже IP31 не защищает от накопления грязи внутри
• Учитывайте глубину установки 217 мм - при размещении на полке или в шкафу оставьте свободное пространство для проводов
• Для усиленной защиты от поражения током используйте дополнительно УЗО в розетке или удлинителе
• Не открывайте корпус во время работы - внутренние элементы находятся под напряжением
