Ящик силовой на 2 направления ЯРП11М-791-630А-IP32-М-УХЛ3 | 349662 КЭАЗ

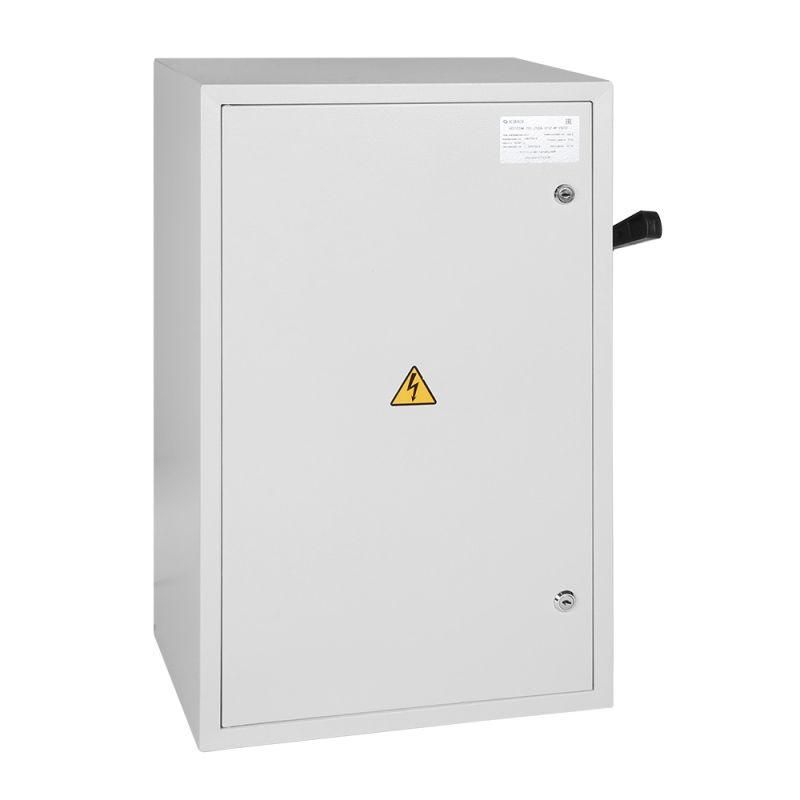

Ящик силовой на 2 направления ЯРП11М-791-630А IP32 УХЛ3 КЭАЗ с выключателем-разъединителем нагрузки и предохранителями - это распределительное устройство для управления и защиты электропитания мощных потребителей до 630 А. Применяется в промышленных объектах, где требуется надёжное отключение и замена предохранителей без доступа к токоведущим частям.

Назначение и область применения

Ящик силовой на 2 направления ЯРП11М-791-630А IP32 УХЛ3 КЭАЗ предназначен для коммутации и защиты трёхфазных цепей переменного тока с номинальным напряжением до 660 В. Он обеспечивает безопасное отключение питания перед обслуживанием, защищает оборудование от перегрузок и коротких замыканий через плавкие предохранители. Подходит для установки на станках, конвейерах, насосных станциях, в системах автоматизации и других промышленных объектах с высокой нагрузкой.

Технические характеристики

• Номинальный рабочий ток: 630 А
• Количество полюсов: 3
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP32 - защита от твёрдых предметов более 2,5 мм и капель воды, падающих вертикально
• Типоразмер плавких предохранителей: NH2 (2 единицы)
• Габаритные размеры: 450×275×950 мм
• Цвет корпуса: RAL 7035 (серый порошковый покрас)
• Конструкция: навесной ящик с фиксированной дверью

Совместимость и монтаж

Ящик силовой на 2 направления ЯРП11М-791-630А IP32 УХЛ3 КЭАЗ устанавливается на стену с помощью кронштейнов или болтов. Для монтажа необходим свободный доступ к задней части корпуса для подключения кабелей. Выключатель-разъединитель ВР32 требует правильного подсоединения трёх фаз и нулевого провода (если используется). Предохранители ПН2 заменяются после отключения питания - доступ к ним открыт при закрытой двери. Комплектуется съёмной ручкой ВР32, которая должна быть установлена перед первым включением.

Безопасность и стандарты

Ящик силовой на 2 направления ЯРП11М-791-630А IP32 УХЛ3 КЭAZ соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60439-1. Блокировка двери - основная функция безопасности: дверь невозможно открыть, пока выключатель-разъединитель находится во включенном положении. Это исключает случайный доступ к токоведущим частям при работе оборудования. Степень защиты IP32 позволяет использовать ящик внутри помещений с контролируемой средой - без воздействия брызг, пыли или влаги.

Преимущества

• Интегрированная блокировка двери и выключателя-разъединителя повышает безопасность персонала
• Удобный доступ к предохранителям без вскрытия всего корпуса
• Прочная стальная конструкция с порошковой краской устойчива к механическим повреждениям
• Фиксированные габариты позволяют легко планировать место установки
• Поддержка предохранителей NH2 - распространённый тип, легко заменяемый

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP32 недостаточна для дождя, снега или пылевых условий
• Не подходит для частых операций включения/выключения - выключатель-разъединитель не рассчитан на коммутацию под нагрузкой
• Требует постоянного контроля температуры окружающей среды: класс исполнения УХЛ3 допускает работу от −40C до +40C
• Не имеет встроенного автоматического отключения - только ручное управление

Примеры использования

• Защита главного входа на промышленную линию с двигателями мощностью до 400 кВт
• Распределительный щит для группы насосов на водозаборной станции
• Центральный пункт отключения питания для системы кондиционирования крупного зала
• Резервный рубильник в цепях с высокими импульсными нагрузками

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей номинальному току 630 А - используйте медные жилы минимум 185–240 мм2
• Обязательно установите съёмную ручку ВР32 - без неё нельзя выполнить ни включение, ни отключение
• Заменяйте предохранители только при полностью отключённом выключателе-разъединителе
• Проверяйте плотность закрывания двери - она должна герметично прилегать, чтобы сохранить IP32
• Не используйте ящик в помещениях с повышенной влажностью, химическими парами или агрессивной средой - материал корпуса не защищён от коррозии
• При проектировании учтите глубину корпуса (950 мм) - нужен запас пространства для открывания двери и доступа к клеммам
