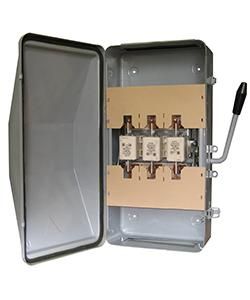

Ящик силовой ЯБПВУ-400 У3 с ППН-37 400А IP54 Электротехник ET519766

Ящик силовой ЯБПВУ-400 У3 с ППН-37 400А IP54 от бренда Электротехник предназначен для защиты и коммутации трёхфазных цепей до 400 А в условиях улицы или промышленных помещений. Он сочетает функции разъединителя, предохранителей и корпуса с защитой IP54, что делает его надёжным решением для распределения электроэнергии.

Назначение и область применения

Ящик силовой ЯБПВУ-400 У3 с ППН-37 400А IP54 используется для редких операций включения и отключения трёхфазных цепей переменного тока до 380 В / 50 Гц. Его основная задача — защита оборудования от токов короткого замыкания и обеспечение безопасности персонала при обслуживании.

Подходит для установки в системах передачи, распределения и преобразования электроэнергии: на станках, конвейерах, насосных станциях, в щитовых помещениях, на открытых площадках и в производственных зонах с повышенной запылённостью.

Технические характеристики

• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальное напряжение изоляции: 660 В
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Типоразмер предохранителей: NH2 (D01)
• Габаритные размеры: 230×395×570 мм
• Оснащение: встроенный выключатель-разъединитель с предохранителями
• Контроль состояния предохранителей: да (визуальный контроль через окно)
• Защита от ошибочных действий: да (блокировка при открытых дверцах)

Совместимость и монтаж

Ящик силовой ЯБПВУ-400 У3 с ППН-37 400А IP54 рассчитан на крепление на стену или вертикальную поверхность. Для монтажа требуется свободное пространство вокруг корпуса — минимум 100 мм с каждой стороны для доступа к клеммам и предохранителям.

Предохранители типа NH2 (D01) устанавливаются в специальные держатели внутри ящика. Подключение входящих и выходящих проводов выполняется через болтовые зажимы. Перед подключением необходимо отключить питание и использовать средства индивидуальной защиты.

Не рекомендуется открывать крышку во время работы — система имеет механическую блокировку, исключающую случайное включение при открытой двери.

Безопасность и стандарты

Ящик силовой ЯБПВУ-400 У3 с ППН-37 400А IP54 соответствует требованиям к устройствам распределения электроэнергии для промышленного использования. Конструкция обеспечивает:

• Электробезопасность — изолирующие элементы и защита от прикосновения к токоведущим частям;
• Механическую целостность — корпус выполнен из стали с порошковым покрытием, устойчивым к коррозии;
• Защиту от внешних воздействий — степень IP54 позволяет применять устройство вне закрытых помещений.

Преимущества

• Высокая надёжность благодаря использованию проверенных типоразмеров предохранителей NH2.
• Визуальный контроль состояния плавких вставок — можно определить пробой без вскрытия корпуса.
• Закрытый корпус с блокировкой снижает риск травматизма при обслуживании.
• Увеличенная антикоррозионная стойкость корпуса — подходит для влажных и пыльных сред.
• Жёсткая конструкция — минимальная деформация даже при длительной эксплуатации.

Ограничения применения

• Не предназначен для частых включений/выключений — только нечастые коммутации (до 1–2 раз в день).
• Не работает как автоматический выключатель — не обеспечивает защиту от перегрузок, только от КЗ.
• Не допускается использование в средах с агрессивными химикатами, паром или постоянным погружением в воду.
• Предельная температура окружающей среды — не указана, но согласно классу У3 — от −40°C до +40°C.
• Не совместим с предохранителями других типоразмеров — только D01/NH2.

Примеры использования

• Щитовая на производстве — управление крупногабаритным станочным оборудованием.
• Наружная установка — питание освещения, вентиляторов или насосов на территории предприятия.
• Распределительный пункт — вводной ящик для групповых линий 380 В.
• Обслуживание конвейерных линий — быстрое отключение питания при аварии.

Практические советы

• Перед установкой проверьте соответствие габаритов проёма — размеры 230×395×570 мм требуют достаточного места для крепления и доступа.
• Используйте только оригинальные предохранители NH2 с номиналом 400 А — другие типы не подходят и нарушают защитные функции.
• Проверяйте состояние плавких вставок регулярно — особенно после аварийных отключений.
• При замене предохранителей всегда отключайте питание и используйте изолирующий инструмент.
• Для условий с высокой влажностью дополнительно проверяйте герметичность уплотнений дверцы.
