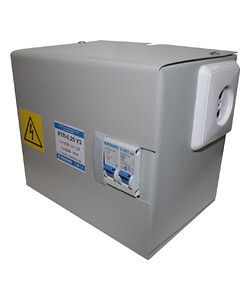

Ящик с понижающим трансформатором ЯТП-0.25 У3 220/12В 2 автомата IP31 Электротехник ET529456

Ящик с понижающим трансформатором ЯТП-0,25 У3 220/12В от Электротехник предназначен для безопасного снижения напряжения с 220 В до 12 В и питания маломощных переносных устройств - таких как ремонтное освещение, паяльники или электроинструменты. Комплектация из двух автоматов и одной розетки делает этот ящик готовым к использованию на объектах без необходимости дополнительной сборки.

Назначение и область применения

Ящик с понижающим трансформатором ЯТП-0,25 У3 220/12В используется там, где требуется безопасное низковольтное питание - например, при ремонте оборудования, работе в сырых помещениях, на стройплощадках или в цехах. Он преобразует сетевое напряжение 220 В в 12 В, что снижает риск поражения электрическим током. Подходит для подключения переносных светильников, паяльников, тестеров, малых насосов и других устройств мощностью до 250 ВА.

Технические характеристики

• Входное напряжение: 220 В, однофазное
• Выходное напряжение: 12 В переменного тока
• Номинальная мощность трансформатора: 250 ВА (максимальная нагрузка - около 20 А при 12 В)
• Тип трансформатора: разделительный (без гальванической связи между входом и выходом)
• Степень защиты корпуса: IP30 (защита от предметов больше 2,5 мм), IP31 (дополнительно защита от вертикальных капель воды)
• Автоматические выключатели: два модульных MCB - один на входе, один на выходе
• Розетка: одна штепсельная на 12 В
• Материал корпуса: сталь, покрытая антикоррозийным слоем
• Способ монтажа: портативный - можно перемещать, устанавливать на стол или подвесить

Совместимость и монтаж

Ящик с понижающим трансформатором ЯТП-0,25 У3 220/12В подключается напрямую к сети 220 В через входной кабель. Автомат на входе защищает трансформатор от перегрузок и КЗ, второй автомат защищает выходную цепь. Для монтажа достаточно закрепить ящик на поверхности или установить на пол - он не требует специальных креплений. Подключение проводов выполняется внутри корпуса: входные жилы - к клеммам L/N, выходные - к розетке и автомату на 12 В. Обязательно проверьте целостность заземления корпуса перед первым запуском.

Безопасность и стандарты

Трансформатор выполнен по типу ОСО - это значит, что вход и выход электрически развязаны, исключая опасность попадания высокого напряжения на выход. Защита IP30/IP31 позволяет использовать ящик в условиях возможного попадания брызг или пыли, но не предназначена для работы под дождём или в воде. Автоматы соответствуют требованиям к модульным устройствам защиты согласно ГОСТ Р 50345. Напряжение 12 В считается безопасным по нормам ПУЭ для временного использования в труднодоступных местах.

Преимущества

• Готовый комплект: всё необходимое уже установлено - трансформатор, автоматы, розетка, корпус
• Два уровня защиты: автомат на входе предохраняет оборудование, автомат на выходе защищает потребителей
• Металлический корпус повышает механическую прочность и эффективно рассеивает тепло
• Антикоррозийное покрытие увеличивает срок службы при эксплуатации в условиях повышенной влажности
• Портативность - легко перевозить и менять место расположения

Ограничения применения

• Не допускается использование в условиях постоянного контакта с водой - IP30/IP31 не обеспечивают герметичность
• Максимальная нагрузка - 250 ВА; превышение вызывает перегрев и отключение автоматов
• Не предназначен для длительной работы на максимальной мощности более 4–6 часов подряд без отдыха
• Не совместим с устройствами, требующими постоянного тока (DC) - работает только с переменным током 50 Гц
• Не рекомендован для установки в взрывоопасных средах или рядом с источниками открытого пламени

Примеры использования

• Подключение светодиодных ремонтных светильников на заводе
• Питание паяльника при обслуживании печатных плат в мастерской
• Использование в качестве мобильной точки питания для тестирования электрооборудования
• Обеспечение безопасности при работах в коллекторах, канализационных камерах или металлических емкостях
• Временная подпитка маломощных инструментов на стройке, где нет доступа к бытовой сети

Практические советы

• Перед подключением проверьте, чтобы входной кабель имел достаточное сечение - минимум 1,5 мм2 для тока до 10 А
• Не используйте удлинители на выходе - они могут нагреваться при нагрузке выше 150 ВА
• Если автомат на выходе часто отключается - проверьте подключённое устройство на замыкание или перегрузку
• При хранении держите ящик в сухом месте - даже с антикоррозийным покрытием металл может окисляться при длительном воздействии влаги
• Для продления срока службы периодически протирайте корпус и контролируйте состояние клемм и контактов розетки
