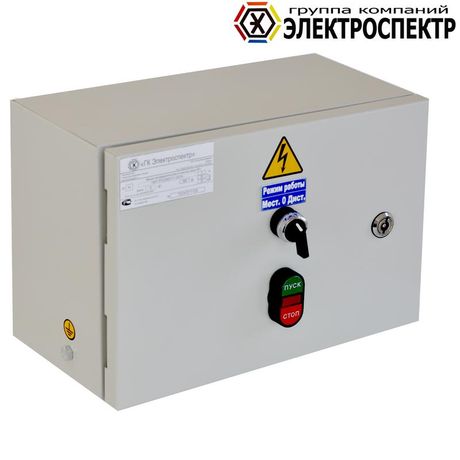

Ящик Я5110-1874 Электроспектр _VY511018

Ящик Я5110-1874 от Электроспектр - это компактный распределительный щит с ручным управлением и защитой для управления асинхронными двигателями малой мощности, рассчитанный на работу в условиях промышленных помещений. Модель выполнена из стали с порошковой покраской, имеет навесную конструкцию и соответствует требованиям климатического исполнения УХЛ3.

Назначение и область применения

Ящик Я5110-1874 предназначен для управления асинхронными электродвигателями с короткозамкнутым ротором мощностью до 75 кВт. Он обеспечивает пуск, остановку и защиту двигателя, а также позволяет осуществлять дистанционное и автоматическое управление. Подходит для использования в системах с длительным, кратковременным или повторно-кратковременным режимом работы. Применяется на станках, конвейерах, насосах, вентиляторах и других устройствах, где требуется надёжная локальная коммутация.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC)
• Частота сети: 50 Гц
• Номинальный ток: 0,63 А
• Кратковременно выдерживаемый ток (Icw): 10 кА
• Номинальная мощность двигателя: 0,12 кВт (для базовой комплектации)
• Степень защиты: IP31 - защита от крупных частиц пыли и капель воды, падающих вертикально
• Материал корпуса: сталь с порошковой окраской (цвет RAL 7035 - серый)
• Климатическое исполнение: УХЛ3 - для эксплуатации в помещениях с умеренным климатом, без воздействия агрессивных сред
• Тип изделия: Ящик Я 5000 (серийная модель)
• Наличие замка: да - для предотвращения несанкционированного доступа
• Способ монтажа: навесной

Совместимость и монтаж

Ящик Я5110-1874 монтируется на вертикальные поверхности: стены, колонны, рамы. Для ввода кабелей и труб предусмотрены отверстия в нижней части корпуса. Корпус не содержит внутренних автоматических выключателей - они устанавливаются заказчиком в зависимости от требуемой схемы. Возможны следующие варианты комплектации:

• На двери: кнопка старта/останова + сигнальная лампа
• На двери: кнопка + лампа + переключатель режима

Подключение внешнего автомата зависит от числа фидеров: один на все фидеры, по одному на каждый или без автомата вообще. Убедитесь, что выбранный автомат соответствует номинальному току 0,63 А и классу отключения, совместимому с нагрузкой двигателя.

Безопасность и стандарты

Ящик Я5110-1874 соответствует требованиям безопасности для электроустановок в промышленных зонах. Степень защиты IP31 исключает попадание крупных предметов и вертикально падающих капель воды, что делает его безопасным для использования в закрытых цехах. Наличие замка повышает уровень контроля доступа. Климатическое исполнение УХЛ3 гарантирует работоспособность при температуре от −25C до +40C и относительной влажности до 90% при 25C.

Преимущества

• Прочная стальная конструкция с порошковой краской устойчива к механическим повреждениям и коррозии
• Запираемая дверца обеспечивает безопасность обслуживания и предотвращает случайное включение
• Готовые отверстия для ввода кабелей снижают время монтажа
• Совместим с различными вариантами комплектации - можно выбрать нужную схему управления без переделки корпуса
• Изготовлен в соответствии с технологиями ГК ЭЛЕКТРОСПЕКТР - проверенная серия для промышленного оборудования

Ограничения применения

• Не предназначен для открытых площадок или агрессивных сред (высокая влажность, химические пары, осадки)
• IP31 не защищает от брызг под углом или пылевой среды - не использовать в пыльных цехах без дополнительной защиты
• Номинальный ток 0,63 А ограничен - не подходит для двигателей выше 0,12 кВт без внешнего автомата подходящего номинала
• Не является полноценным щитом распределения - не предназначен для множественных ответвлений или сложных схем управления

Примеры использования

• Управление маломощным насосом в системе водоснабжения цеха
• Пуск и остановка вентилятора на участке вентиляции
• Контроль работы конвейерной ленты с кнопкой аварийной остановки
• Локальный пункт управления для тестирования оборудования

Практические советы

• При выборе ящика Я5110-1874 учтите, что он рассчитан на двигатель 0,12 кВт - для более мощных устройств необходимо установить внешний автоматический выключатель с соответствующим номиналом и классом отключения
• При монтаже используйте кабели сечением, соответствующим току 0,63 А и условиям прокладки (например, 1,5–2,5 мм2 медный провод)
• Обязательно проверьте посадочные отверстия внизу корпуса - они должны совпадать с диаметром вводных гильз или труб
• Для условий повышенной запылённости рекомендуется дополнительно герметизировать входы кабелей
• Ящик Я5110-1874 от Электроспектр - часть серии Я 5000, поэтому возможна унификация с другими моделями этой серии при масштабировании системы
