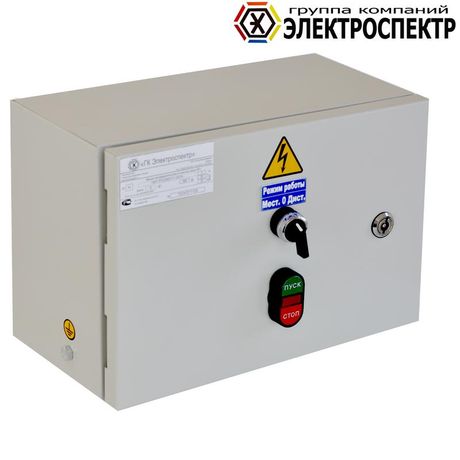

Ящик Я5110-2474 Электроспектр _VY511024

Ящик Я5110-2474 - это компактный распределительный щит серии Я 5000 от Электроспектр, предназначенный для управления, защиты и сигнализации асинхронных электродвигателей мощностью до 0,75 кВт. Устройство имеет навесной монтаж, встроенный замок и степень защиты IP31, что делает его подходящим для внутренней установки в помещениях с умеренной влажностью.

Назначение и область применения

Ящик Я5110-2474 используется для:

• Управления асинхронными двигателями с короткозамкнутым ротором - запуск, остановка, контроль;
• Защиты электродвигателей от перегрузок и коротких замыканий (при наличии автомата);
• Сигнализации состояния оборудования через кнопку и лампу на двери;
• Дистанционного и местного управления в системах с постоянным или повторно-кратковременным режимом работы.

Подходит для установки на заводах, в цехах, на конвейерах, насосных станциях и других объектах с небольшими электромоторами. Применяется там, где требуется надёжный, защищённый и доступный пункт управления.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC), частота 50 Гц - совместим с сетями промышленного типа в России и странах СНГ.
• Номинальный ток: 2,5 А - максимальный рабочий ток, который может проходить через контакты и коммутирующие элементы внутри ящика.
• Кратковременно выдерживаемый ток Icw: 10 кА - способность выдерживать ток короткого замыкания в течение короткого времени без повреждений (важно для координации защиты).
• Номинальная мощность двигателя: 0,75 кВт - рекомендованная максимальная мощность подключаемого электродвигателя.
• Материал корпуса: сталь с порошковым покрытием - прочный, устойчивый к механическим воздействиям, не требует регулярной покраски.
• Цвет: RAL 7035 (серый светло-серый) - соответствует промышленному дизайну, легко сочетается с другими оборудованием.
• Степень защиты IP31: защита от твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально - подходит для помещений, но не для улицы или сырых зон.
• Климатическое исполнение: УХЛ3 - рассчитан на работу в закрытых помещениях с температурой от −25C до +40C и умеренной влажностью.
• Наличие замка: да - обеспечивает безопасность от несанкционированного доступа.
• Способ монтажа: навесной - крепится на стену, колонну или другую вертикальную поверхность.

Совместимость и монтаж

Ящик Я5110-2474 - это готовый корпус, в котором уже установлены элементы управления (по заказу): кнопка, лампа, возможно - переключатель. Автоматический выключатель в комплект не входит - его необходимо выбрать и смонтировать отдельно.

Для монтажа:

• Используйте болты M6 или аналогичные для крепления к стене/колонне - отверстия для крепления есть на задней панели.
• Ввод кабелей осуществляется через нижние отверстия - предварительно просверлите отверстия в стене или используйте гильзы/вводы для герметизации.
• Не забудьте соблюсти минимальный радиус изгиба кабелей при подключении - особенно при использовании многожильных проводов.
• При подключении автомата - выбирайте устройство с номиналом не выше 2,5 А и классом отключения B или C, в зависимости от характера нагрузки.

Безопасность и стандарты

Ящик Я5110-2474 соответствует требованиям к электрооборудованию для промышленного применения. Его конструкция обеспечивает:

• Защиту от случайного прикосновения к токоведущим частям благодаря корпусу и замку;
• Ограниченную защиту от внешних факторов (IP31) - не предназначен для влажных, пыльных или открытых площадок;
• Электрическую целостность при КЗ до 10 кА - позволяет использовать в сетях с высокой токовой отключающей способностью.

Не содержит сертификатов ATEX или взрывозащиты - не применяется во взрывоопасных средах.

Преимущества

• Жесткая стальная конструкция - долговечна, не деформируется при ударах и вибрациях.
• Порошковая окраска - не требует обслуживания, сохраняет внешний вид годами.
• Фиксированный набор функций - минимизирует риск сборочных ошибок при монтаже.
• Удобный доступ к внутренним элементам - дверца открывается полностью, позволяя легко проверить и заменить оборудование.
• Совместим с типовыми решениями серии Я 5000 - можно заменить или дополнять другими модификациями без переделки системы.

Ограничения применения

• Не предназначен для установки на улице - IP31 не защищает от дождя, брызг или пыли в больших объемах.
• Не работает в условиях повышенной влажности (>90%) или конденсации - возможна коррозия контактных групп.
• Максимальная мощность двигателя - 0,75 кВт; использование более мощных двигателей требует переоценки всех элементов (автомат, контакторы, кабели).
• Не имеет встроенного автомата - пользователь обязан самостоятельно подбирать и устанавливать защиту, что увеличивает время монтажа.
• Не подходит для систем с частотным управлением - только для прямого пуска.

Примеры использования

• Управление маленьким насосом в системе водоснабжения цеха.
• Контроль вентилятора на участке сушки.
• Пуск и остановка конвейерной ленты с ручным управлением.
• Автоматизация станка с одиночным электродвигателем 0,55 кВт.
• Распределительный пункт в мастерской для нескольких слаботочных устройств с сигнализацией.

Практические советы

• Выбирая ящик Я5110-2474, убедитесь, что ваш двигатель действительно не превышает 0,75 кВт - даже небольшая перегрузка может вызвать отказ контактов.
• Если нужна защита от перегрева - добавьте тепловое реле вне корпуса, так как в этом модели он не предусмотрен.
• При монтаже вблизи сварочных работ - используйте дополнительную защиту от брызг металла, так как порошковое покрытие не устойчиво к расплавленным частицам.
• Для удобства обслуживания - оставьте свободное пространство перед ящиком не менее 60 см.
• Проверьте наличие необходимого варианта двери: с кнопкой+лампой или с переключателем - это влияет на операционный процесс.
• Обязательно промаркируйте все кабели при подключении - в ограниченном пространстве ящика легко запутаться.
