Ящик Я5114-2874 Электроспектр _VY511428

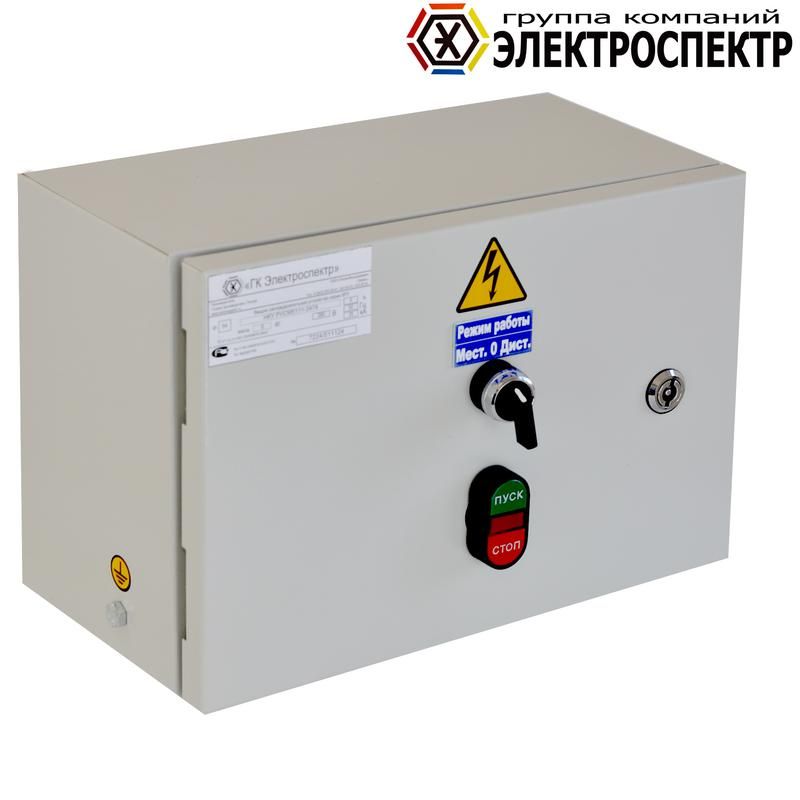

Ящик Я5114-2874 от Электроспектр - это компактный распределительный щит с замком, предназначенный для управления и защиты асинхронных электродвигателей мощностью до 75 кВт. Модель Я5114-2874 выполнена из стали с порошковой покраской, имеет степень защиты IP31 и рассчитана на работу в условиях УХЛ3. Подходит для монтажа на стене или колонне в помещениях с умеренным климатом.

Назначение и область применения

Ящик Я5114-2874 используется для:

• Управления асинхронными двигателями с короткозамкнутым ротором - запуск, остановка, контроль;
• Защиты двигателей от перегрузок и коротких замыканий;
• Сигнализации состояния оборудования (включено/выключено);
• Дистанционного и автоматического управления в системах с длительным, кратковременным или повторно-кратковременным режимом работы.

Подходит для промышленных объектов: конвейеры, насосы, вентиляторы, станки, компрессоры. Применяется там, где требуется надёжная, защищённая точка управления двигателем мощностью до 2,5 кВт (по данным характеристик), но совместим с более мощными двигателями до 75 кВт при использовании внешних контакторов и автоматических выключателей.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC), частота 50 Гц - соответствует стандартной трёхфазной сети в России и странах СНГ.
• Номинальный ток: 6 А - максимальный рабочий ток через внутренние цепи управления и сигнализации. Для силовой части применяются внешние устройства.
• Кратковременно выдерживаемый ток Icw: 10 кА - способен выдерживать ток короткого замыкания до 10 кА в течение короткого времени (до 1 сек.), что обеспечивает координацию с защитными устройствами.
• Мощность двигателя: 2,5 кВт - указана как типовая нагрузка для внутренней коммутационной аппаратуры. Щит может управлять двигателями до 75 кВт при наличии подходящих внешних элементов.
• Степень защиты: IP31 - защита от твёрдых предметов больше 2,5 мм (например, отверток) и капель воды, падающих вертикально. Не подходит для влажных или открытых площадок.
• Материал корпуса: сталь с порошковой окраской - прочный, устойчивый к механическим повреждениям, не требует регулярной покраски.
• Цвет: RAL 7035 (серый каменный) - стандартизированный цвет для промышленного оборудования.
• Климатическое исполнение: УХЛ3 - работает при температурах от −40C до +40C, допустима повышенная влажность, но без конденсации на деталях.
• Замок: есть - позволяет ограничить доступ к управлению и предотвратить случайное включение.
• Способ монтажа: навесной - крепится на стену, колонну или другую вертикальную поверхность.

Совместимость и монтаж

Ящик Я5114-2874 не содержит внутреннюю силовую аппаратуру по умолчанию - он является базовым корпусом. Внутрь устанавливают:

• Автоматические выключатели (один на все фидеры или по одному на каждый);
• Контакторы, тепловые реле, кнопочные посты, сигнальные лампы, переключатели - в зависимости от выбранной комплектации.

Для монтажа:

• Используйте крепёжные отверстия на задней стенке - стандартный шаг под болты M6–M8.
• Посадочный диаметр вводных отверстий в нижней части - не указан, но обычно соответствует гофре Ø20–Ø40 мм. Перед монтажом проверьте соответствие диаметрам вводимых кабелей и труб.
• Не забудьте заземлить корпус через специальный контакт или шину - обязательное условие безопасности.

Безопасность и стандарты

Ящик Я5114-2874 соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для распределительных щитов. Наличие замка и IP31 обеспечивает минимальную безопасность при обслуживании. Однако:

• Не используйте в средах с высокой влажностью, брызгами воды или пылевыми образованиями - IP31 недостаточно для таких условий.
• Обязательно соблюдайте правила электроустановок (ПУЭ): заземление, изоляция, защита от прикосновения к токоведущим частям.

Преимущества

• Прочная стальная конструкция - долговечна даже при интенсивной эксплуатации.
• Замок обеспечивает контроль доступа - снижает риск несанкционированного включения.
• Готовый корпус с вводными отверстиями - экономит время на изготовление щита “с нуля”.
• Совместим с различными вариантами комплектации - можно адаптировать под нужды конкретного объекта.
• Цвет RAL 7035 - легко интегрируется в промышленные системы без необходимости доработки внешнего вида.

Ограничения применения

• Не предназначен для наружной установки - IP31 не защищает от дождя, снега или пыли.
• Не подходит для взрывоопасных зон (взрывозащита не предусмотрена).
• Не содержит внутренних автоматов - необходимо докупать и устанавливать аппаратуру отдельно.
• Номинальный ток 6 А ограничен для цепей управления - нельзя использовать для питания мощных потребителей прямо внутри щита.
• Требуется отдельный проект комплектации - не является готовым решением “из коробки”.

Примеры использования

• Управление насосом на водопроводной станции - кнопка старта/стоп, сигнальная лампа, термореле в корпусе.
• Контроль вентилятора в цеху - переключатель режимов, аварийная остановка, защита от перегрева.
• Пульт управления конвейером - один ящик Я5114-2874 на каждую секцию, соединённый с общим контроллером.
• Распределительный пункт на участке с несколькими маломощными двигателями - несколько ящиков Я5114-2874, каждый на своём оборудовании.

Практические советы

• Выбирая комплектацию, определите заранее: нужны ли вам кнопки, переключатели, сигнальные лампы - они влияют на стоимость и сроки сборки.
• Для двигателей выше 2,5 кВт обязательно используйте внешний контактор и автоматический выключатель - внутренняя аппаратура не рассчитана на большие токи.
• Проверьте перед монтажом, чтобы вводные отверстия совпадали с диаметром ваших кабельных вводов - при необходимости просверлите дополнительные.
• При работе в холодных условиях (ближе к минус 40C) убедитесь, что установленные компоненты (реле, контакторы) тоже имеют класс УХЛ3.
• Ящик Я5114-2874 от Электроспектр - это не готовый щит, а платформа. Его ценность - в гибкости и надёжности корпуса. Не пытайтесь использовать его как универсальное решение без проектирования.
