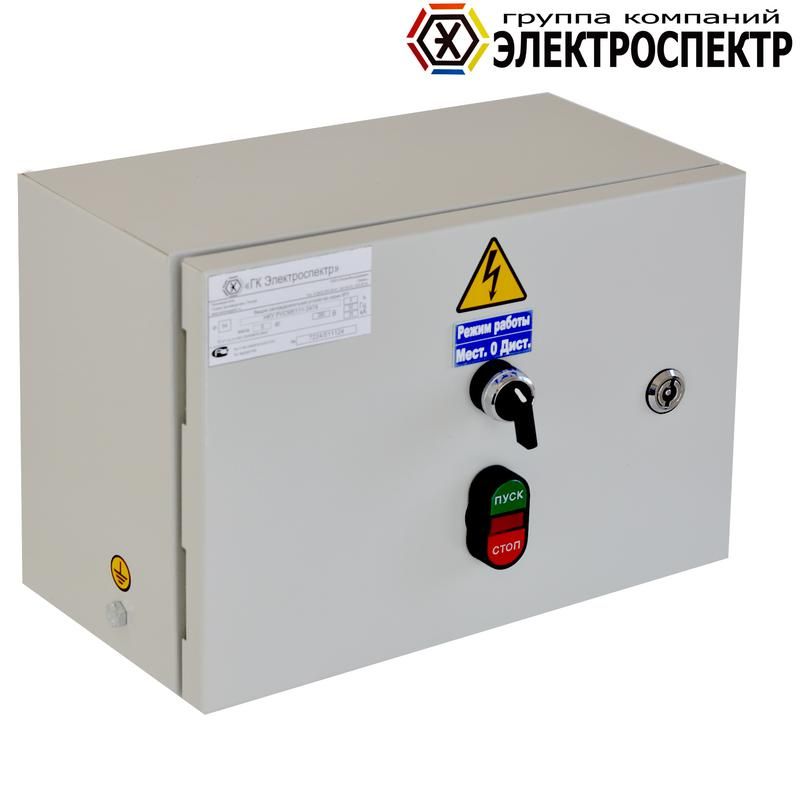

Ящик Я5114-3074, 380В, IP31, 10А, навесной Электроспектр _VY511430

Ящик Я5114-3074 от Электроспектр - это компактный распределительный щит с замком, предназначенный для управления и защиты асинхронных мощностью до 4 кВт. Модель выполнена из стали с порошковым покрытием, устойчивым к механическим воздействиям, и рассчитана на работу в условиях УХЛ3. Артикул _vy511430 соответствует серийному решению Я 5000.

Назначение и область применения

Ящик Я5114-3074 используется для ручного и дистанционного управления электродвигателями с короткозамкнутым ротором. Подходит для запуска, остановки и защиты двигателя в следующих системах:

• Промышленные станки и насосы;
• Конвейеры и воздушные завесы;
• Вентиляторы и компрессоры;
• Оборудование с длительным или повторно-кратковременным режимом работы.

Изделие обеспечивает безопасную коммутацию цепей переменного тока частотой 50 Гц. Может использоваться как часть системы автоматизации, где требуется локальный контроль за работой оборудования.

Технические характеристики

• Номинальное напряжение: 380 В - работает в трёхфазной сети 380/220 В;
• Номинальный ток: 10 А - максимальный постоянный рабочий ток;
• Кратковременная устойчивость: 10 кА - способен выдерживать ток КЗ до 10 кА в течение короткого времени;
• Мощность двигателя: до 4 кВт - рекомендованная нагрузка для надёжной работы;
• Род тока: переменный (AC), 50 Гц;
• Степень защиты IP31: предохраняет от попадания твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально;
• Материал корпуса: сталь с порошковой окраской - прочная, антикоррозийная поверхность;
• Цвет: RAL 7035 (серый каменный);
• Климатическое исполнение: УХЛ3 - допустимо использование в закрытых помещениях с умеренным климатом, возможны перепады температуры и повышенная влажность;
• Способ монтажа: навесной - крепится на стену, колонну или другую вертикальную поверхность;
• Наличие замка: да - позволяет исключить случайное вмешательство.

Совместимость и монтаж

Ящик Я5114-3074 проектировался как элемент серии Я 5000 и совместим со всеми типами аппаратов, указанных в документации производителя. Для монтажа необходимо:

• Выбрать вертикальную опору (стена, колонна) с достаточной несущей способностью;
• Учесть габариты устройства - отверстия для ввода кабелей расположены снизу, поэтому кабельный ввод должен быть организован снизу или через боковые каналы;
• Не использовать внутренние модули, не согласованные с конструкцией ящика - он не имеет встроенного автомата, его следует устанавливать самостоятельно;
• Подключать провода сечением, соответствующим номинальному току 10 А (обычно 1,5–2,5 мм2 медный провод).

На двери предусмотрен вариант с одной кнопкой и сигнальной лампой - для базового управления. Переключатель и автоматический выключатель не входят в комплект - их выбирают и устанавливают отдельно.

Безопасность и стандарты

Ящик Я5114-3074 соответствует требованиям безопасности для электрооборудования, используемого в промышленных условиях. Степень защиты IP31 гарантирует минимальную защиту от внешних факторов, однако не предназначен для открытых площадок или помещений с высокой влажностью. Применение в соответствии с нормами ПУЭ и ГОСТ Р 51321.1.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу с порошковой краской;
• Наличие замка повышает уровень безопасности при обслуживании;
• Готовые отверстия для ввода кабелей ускоряют монтаж;
• Совместимость с различными типами аппаратов - можно собирать решение под конкретную задачу;
• Климатическое исполнение УХЛ3 делает изделие пригодным для большинства промышленных зон России и стран СНГ.

Ограничения применения

• Не применяется во взрывоопасных средах - отсутствует взрывозащита;
• IP31 недостаточно для улицы, сырых цехов или мойки - риск попадания влаги;
• Не предназначен для работы с токами выше 10 А - превышение вызывает перегрев и выход из строя;
• Автоматические выключатели и контакторы не встроены - требуют самостоятельной установки и настройки;
• Максимальная мощность двигателя - 4 кВт, хотя серия Я 5000 поддерживает до 75 кВт - данный артикул ограничен по току 10 А.

Примеры использования

• Управление малым насосом в системе водоснабжения цеха;
• Пуск и остановка вентилятора в HVAC-системе;
• Контроль работы конвейерной ленты на сборочном участке;
• Локальная панель управления для тестирования оборудования перед запуском.

Практические советы

• При выборе автоматического выключателя ориентируйтесь на номинальный ток 10 А и класс отключения B или C - зависит от типа нагрузки (двигатель лучше C);
• Для защиты от перегрузок используйте тепловое реле - даже если двигатель 4 кВт, его пусковой ток может достигать 6–7× от номинала;
• Проверьте посадочные размеры входящих кабелей - отверстия в нижней части имеют стандартизированный диаметр, подходящий под гофру Ø16–25 мм;
• При установке в холодном помещении учтите, что UHL3 допускает минус 25C - но не ниже этого значения;
• Не открывайте ящик при включенном питании - наличие замка не освобождает от правил техники безопасности.
