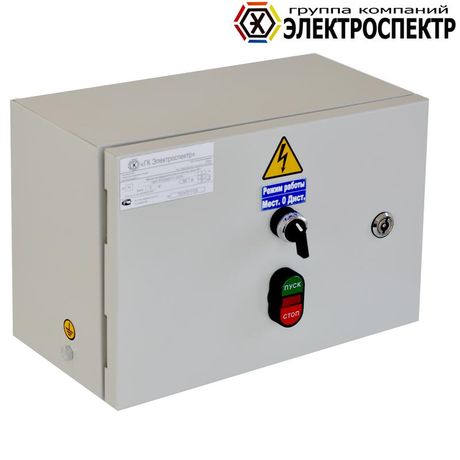

Ящик Я5114-3474 Электроспектр _VY511434

Ящик Я5114-3474 от Электроспектр - это силовой распределительный ящик для управления и защиты асинхронных электродвигателей мощностью до 11 кВт. Устройство рассчитано на работу в сетях переменного тока 380 В, 50 Гц, обеспечивает надёжную изоляцию и защиту от внешних воздействий. Ящик Я5114-3474 применяется в промышленных системах с навесной установкой.

Назначение и область применения

Ящик Я5114-3474 предназначен для управления, защиты и сигнализации асинхронных электродвигателей с короткозамкнутым ротором. Подходит для длительного, кратковременного и повторно-кратковременного режимов работы. Применяется в системах с ручным или дистанционным управлением: на станках, конвейерах, насосных станциях, вентиляционных установках и других объектах промышленной автоматизации.

Технические характеристики

• Номинальное напряжение: 380 В (переменный ток, AC)
• Номинальный ток: 25 А
• Кратковременно выдерживаемый ток (Icw): 10 кА - способен выдерживать короткое замыкание без повреждений
• Мощность двигателя: до 11 кВт - оптимально для средних по габаритам приводов
• Частота сети: 50 Гц
• Степень защиты: IP31 - защищён от попадания твёрдых предметов более 2,5 мм и капель воды, падающих вертикально
• Способ ввода: кабельный - через нижние отверстия
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, в условиях повышенной влажности и запылённости
• Способ установки: навесной - крепится на стену, колонну или другую вертикальную поверхность

Совместимость и монтаж

Ящик Я5114-3474 совместим с кабелями, вводимыми снизу. Для монтажа требуется подготовить место с возможностью закрепления на вертикальной поверхности. Открытые отверстия позволяют ввести кабели любого типа - важно убедиться, что их наружный диаметр соответствует размерам проходов. Крепление осуществляется болтами через крепёжные отверстия на задней стенке. Наличие кнопок и сигнальной лампы на двери позволяет оперативно запускать/останавливать двигатель и контролировать его состояние. Автоматический выключатель в комплекте не предусмотрен - его необходимо выбрать и смонтировать отдельно, исходя из требований к защите цепи.

Безопасность и стандарты

Ящик Я5114-3474 соответствует требованиям к электрооборудованию для промышленного применения. Степень защиты IP31 предотвращает доступ посторонних предметов и попадание конденсата. Конструкция выполнена из металла, обеспечивающего механическую прочность и экранирование. Максимальная допустимая токовая нагрузка - 25 А, кратковременная устойчивость - 10 кА, что гарантирует безопасность при аварийных ситуациях. Климатическое исполнение УХЛ3 позволяет использовать устройство в неотапливаемых помещениях и на открытых площадках при соблюдении условий эксплуатации.

Преимущества

• Высокая степень механической защиты корпуса
• Готовая система ввода кабелей снизу - упрощает прокладку и снижает риск повреждения изоляции
• Поддержка ручного управления через кнопки и лампу на двери - удобство обслуживания
• Устойчивость к импульсным перегрузкам (10 кА) - увеличивает срок службы оборудования
• Совместимость с различными типами автоматических выключателей - гибкая адаптация под проект

Ограничения применения

• Не предназначен для установки в зонах с постоянным брызгами, струями воды или высокой запылённостью - IP31 недостаточен для таких условий
• Не имеет встроенного автоматического выключателя - требует самостоятельной комплектации
• Не рекомендован для использования вне диапазона температур −40…+40 C
• Не предназначен для управления двигателями выше 11 кВт - превышение мощности может вызвать перегрев и выход из строя
• Запрещается открывать дверцу во время работы - отсутствует функция блокировки при включенном питании

Примеры использования

• Управление насосом в канализационной станции - включение/выключение по сигналу уровня жидкости
• Контроль конвейерной ленты на пищевом производстве - ручной пуск и индикация состояния
• Привод вентилятора в цеху - работа в повторно-кратковременном режиме
• Автоматизация системы подачи сырья на линии - дистанционное управление с пульта

Практические советы

• Выбирая автоматический выключатель, учитывайте номинальный ток 25 А и ток отключения не менее 10 кА
• При прокладке кабелей используйте вводные муфты или герметичные вставки - это повысит уровень защиты
• Проверьте посадочные размеры перед монтажом - ящик рассчитан на навесную установку, не подходит для встраивания в шкаф
• Для работы в условиях повышенной влажности регулярно проверяйте состояние внутренней изоляции и контактов
• Ящик Я5114-3474 от Электроспектр - один из базовых решений серии Я5000. Если нужна большая мощность или защита IP54, выбирайте другие модели этой серии
