Ящик Я5114-3774 Электроспектр _VY511437

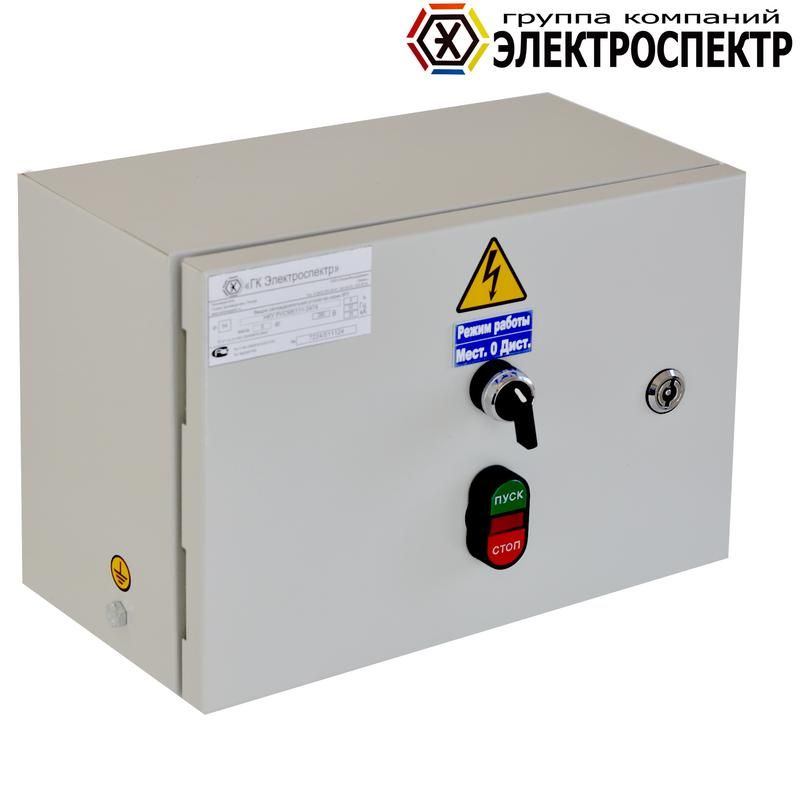

Ящик Я5114-3774 от Электроспектр - это металлический распределительный щит для управления и защиты асинхронных электродвигателей мощностью до 22 кВт. Устройство рассчитано на работу в условиях повышенной влажности и запыленности, имеет навесную конструкцию и встроенную систему безопасности с замком. Ящик Я5114-3774 применяется в промышленных объектах, где требуется надежное управление оборудованием с возможностью ручного контроля.

Назначение и область применения

Ящик Я5114-3774 используется для управления асинхронными двигателями с короткозамкнутым ротором - в том числе для пуска, остановки и защиты от перегрузок. Подходит для длительного, кратковременного и повторно-кратковременного режимов работы. Применяется в цехах, на конвейерах, насосных станциях, вентиляционных системах и других участках с постоянным или периодическим использованием электрооборудования. Также обеспечивает сигнализацию состояния оборудования через кнопку и лампу на двери.

Технические характеристики

• Номинальное напряжение: 380 В переменного тока (AC)
• Номинальный ток: 50 А
• Кратковременно выдерживаемый ток (Icw): 10 кА - способен выдерживать короткое замыкание без повреждений
• Частота сети: 50 Гц
• Максимальная мощность двигателя: 22 кВт
• Степень защиты: IP31 - защищен от крупных частиц пыли и капель воды, падающих вертикально
• Материал корпуса: сталь с порошковым покрытием - устойчив к механическим воздействиям и коррозии
• Цвет: RAL 7035 (серый)
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C и относительной влажности до 95%
• Тип монтажа: навесной
• Замок: есть - обеспечивает доступ только авторизованному персоналу

Совместимость и монтаж

Ящик Я5114-3774 устанавливается на вертикальные поверхности - стена, колонна, рама. Для подключения используются нижние входные отверстия для кабелей и гофротруб. Монтаж требует предварительного просверливания отверстий под крепления. Корпус не содержит внутренних коммутирующих устройств - аппаратура (выключатель, контакторы, термореле) устанавливается заказчиком в зависимости от задачи. Совместим со стандартными DIN-рейками и компактными автоматическими выключателями до 50 А. Не рекомендуется использовать для многоканальных систем выше 22 кВт без внешней модификации.

Безопасность и стандарты

Ящик Я5114-3774 соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для распределительных щитов. Наличие замка и степень защиты IP31 обеспечивают безопасность при обслуживании. Защита от случайного прикосновения к токоведущим частям достигается благодаря закрытому корпусу. Автоматические устройства должны быть выбраны и установлены в соответствии с нагрузкой и условиями эксплуатации.

Преимущества

• Высокая прочность корпуса из стали с порошковым покрытием - долговечность даже в агрессивной среде
• Защита IP31 позволяет использовать в помещениях с высокой влажностью и пылью
• Наличие замка исключает несанкционированный доступ
• Готовые отверстия для ввода кабелей снижают время монтажа
• Подходит для установки в составе комплексных систем управления

Ограничения применения

• Не предназначен для установки вне помещений - IP31 недостаточен для открытых площадок
• Не содержит встроенных автоматических выключателей - необходимо докупать и монтировать оборудование самостоятельно
• Максимальная мощность двигателя - 22 кВт; для более мощных двигателей требуется другой тип ящика
• Не подходит для взрывоопасных зон - отсутствует взрывозащита
• Не предусматривает возможность модульного расширения - количество фидеров жестко определено конструкцией

Примеры использования

• Управление насосом в канализационной станции
• Пуск и остановка вентилятора на производстве
• Контроль конвейерной ленты на пищевом предприятии
• Автоматизация станка с асинхронным двигателем 18,5 кВт
• Распределительный пункт для нескольких маломощных механизмов в одном цехе

Практические советы

• Выбирая Ящик Я5114-3774, проверьте соответствие номинала вашего двигателя - не превышайте 22 кВт
• Используйте кабели с сечением не менее 10 мм2 для тока 50 А
• При монтаже обязательно используйте герметичные вводы для кабелей - это сохранит уровень защиты IP31
• Если нужна защита от перегрева - установите тепловое реле внутри ящика
• Для удобства обслуживания размещайте ящик на уровне глаз - около 1,5–1,7 м от пола
• Обязательно подпишите все элементы управления на двери - это ускоряет диагностику и снижает риск ошибок
