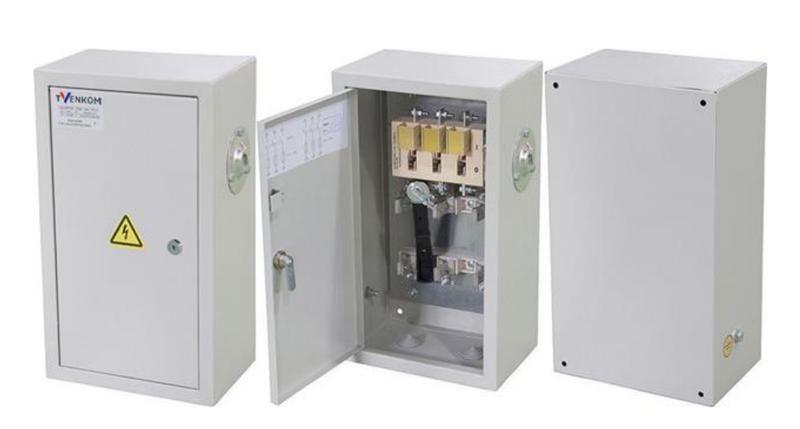

Ящик силовой ЯРВ-400А IP54 TVENKOM БП-00008950

Ящик силовой ЯРВ-400А с защитой IP54 от бренда TVENKOM (артикул бп-00008950) предназначен для распределения электроэнергии и защиты цепей от перегрузок и коротких замыканий. Подходит для промышленных объектов, где требуется надёжная коммутация и защита трёхфазной сети до 400 А.

Назначение и область применения

Ящик силовой ЯРВ-400А с защитой IP54 используется для нечастых оперативных включений и выключений - не более 6 раз в час. Он защищает электрические сети и оборудование от перегрузок и токов короткого замыкания. Применяется в промышленных установках переменного и постоянного тока: на заводах, в цехах, на конвейерах, у насосных станций и других объектах с высокими требованиями к надёжности.

Технические характеристики

• Номинальный ток: 400 А - способен выдерживать нагрузку до этого значения без повреждений;
• Номинальное напряжение: 380 В - рассчитан на работу в трёхфазных сетях с напряжением до 380 В переменного тока;
• Количество полюсов: 3 - обеспечивает защиту всех фаз одновременно;
• Степень защиты: IP54 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон;
• Количество групп: 3 - позволяет организовать три независимые линии питания с автономной защитой;
• Тип защиты: предохранители типа NH - используются для быстрого отключения при КЗ и перегрузке; совместимы с популярными предохранительными вставками NH;
• Материал корпуса: металл - прочный, долговечный, устойчивый к механическим воздействиям;
• Размещение на системе шин: универсальное - можно легко монтировать на DIN-рейку или другую стандартизированную систему крепления.

Совместимость и монтаж

Ящик силовой ЯРВ-400А с защитой IP54 совместим с предохранителями типа NH любого производителя, соответствующего ГОСТ 15150. Монтаж возможен как на стену, так и на систему шин. Для подключения используйте кабели с сечением, соответствующим току 400 А - рекомендуется проверить допустимую плотность тока проводника перед установкой. Корпус имеет отверстия для ввода кабелей - необходимо использовать подходящие вводные уплотнения для сохранения степени защиты IP54.

Безопасность и стандарты

Ящик силовой ЯРВ-400А с защитой IP54 соответствует требованиям безопасности для промышленного оборудования. Предохранители типа NH обеспечивают селективное отключение и соответствие нормам ГОСТ 15150. Устройство не предназначено для частых операций включения/выключения - это снижает риск износа контактов и повышает безопасность эксплуатации.

Преимущества

• Высокая степень защиты IP54 - работает в условиях запылённости и повышенной влажности;
• Трёхгрупповая компоновка - удобно распределять нагрузки между несколькими потребителями;
• Металлический корпус - устойчив к ударным нагрузкам и внешним воздействиям;
• Универсальная система крепления - упрощает интеграцию в существующие щитовые решения;
• Использование предохранителей NH - доступные, проверенные временем элементы защиты.

Ограничения применения

• Не предназначен для частых коммутаций - более 6 включений/выключений в час может привести к выходу из строя контактной системы;
• Не защищён от прямого потока воды или погружения - не следует устанавливать в местах с постоянным орошением или подтапливанием;
• Требует регулярной проверки состояния предохранителей - при срабатывании одного из них необходима замена вставки и диагностика причины отказа;
• Не содержит автоматических выключателей - для защиты от перегрузок и КЗ исключительно rely на предохранители NH, что требует наличия запасных вставок.

Примеры использования

• Электрощитовая на производстве - распределение энергии на три группы станков;
• Цех с конвейерной линией - защита трёх фаз питания с возможностью отключения одной линии без остановки всей системы;
• Насосная станция - питание и защита трёхфазного двигателя в условиях пыли и влаги;
• Объекты с постоянным присутствием пыли - угольные, цементные, деревообрабатывающие производства.

Практические советы

• Перед монтажом убедитесь, что посадочные размеры вводных отверстий соответствуют диаметру кабельных вводов - иначе нарушится защита IP54;
• Выбирайте предохранители NH с правильным номиналом - не выше 400 А, с учётом тока нагрузки каждого участка;
• Регулярно осматривайте корпус на предмет коррозии и засорения - особенно важна чистота вентиляционных отверстий;
• При использовании в холодных условиях следите за конденсатом внутри корпуса - он может вызвать пробой изоляции;
• Храните запасные предохранители NH - они должны быть того же класса и номинала, что и установленные.
