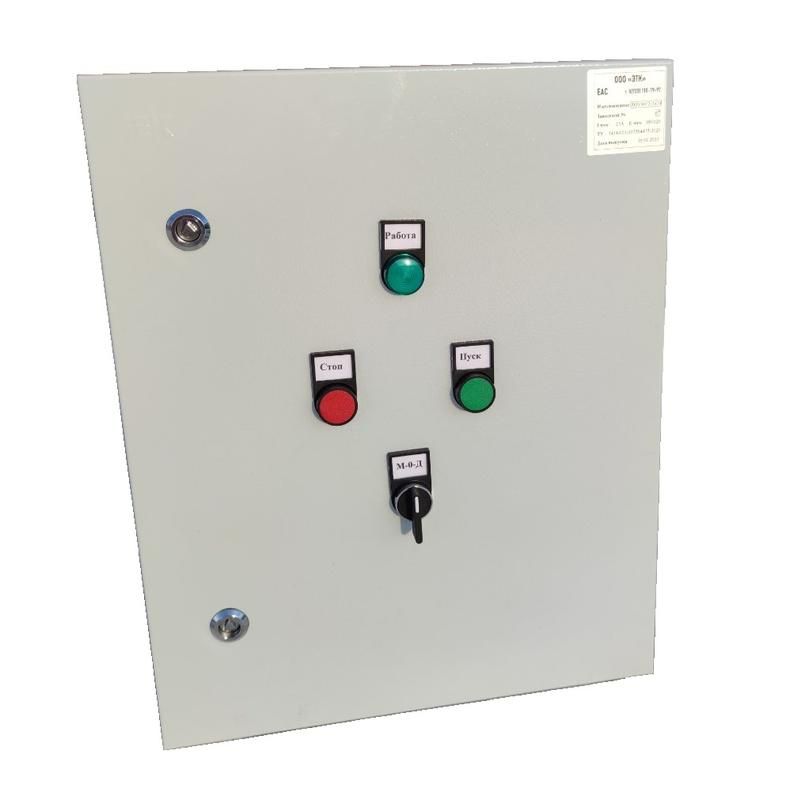

Ящик ЯУО9602-3474 IP54 (25А ФР) ЭТК ETKYUO0234 1684314А

Ящик управления освещением ЯУО9602-3474 с защитой IP54, 25 А, фронтальный монтаж - это компактная распределительная коробка для управления наружным и внутренним освещением в условиях повышенной запыленности и влажности. Бренд ЭТК обеспечивает надежную сборку, а артикул 1684314а позволяет точно идентифицировать модель при закупках.

Назначение и область применения

Ящик управления освещением ЯУО9602-3474 предназначен для коммутации и защиты цепей освещения переменного тока. Подходит для установки в помещениях и на улице - например, возле зданий, во дворах, на производственных площадках, в парковых зонах и на объектах ЖКХ. Обеспечивает безопасное управление светильниками через внешние контакторы или автоматические выключатели, установленные внутри корпуса.

Технические характеристики

• Род тока: Переменный (AC), частота 50 Гц - совместим с сетями России и стран СНГ.
• Номинальный ток: 25 А - максимальный постоянный ток, который может проходить через оборудование без перегрева.
• Номинальное напряжение: 380 В - рассчитан на трехфазную сеть 380 В, используется для питания групп освещения.
• Степень защиты IP54: Защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и от брызг воды со всех сторон.
• Кратковременно выдерживаемый ток Icw: 10 кА - способен выдерживать короткое замыкание до 10 тысяч ампер в течение нескольких миллисекунд без повреждений.
• Климатическое исполнение УХЛ4: Работает при температуре от −40 C до +40 C, допустима высокая влажность, подходит для умеренного и холодного климата.
• Тип: Навесной ящик - крепится на стену или опору.
• Способ ввода: Кабельный - провода заводятся через входные отверстия с уплотнениями.

Совместимость и монтаж

Ящик управления освещением ЯУО9602-3474 имеет фронтальный доступ ко всем элементам - удобен для обслуживания без демонтажа. Монтируется на вертикальную поверхность с помощью кронштейнов или болтов. Для ввода кабеля используются предварительно подготовленные отверстия с резиновыми уплотнителями - необходимо просверливать отверстия под нужный диаметр провода. Корпус выполнен из стали с порошковым покрытием - не требует специальных инструментов для сборки. Все внутренние компоненты (выключатели, автоматы, контакторы) устанавливаются пользователем самостоятельно.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для распределительных устройств низкого напряжения. Защита IP54 и класс прочности корпуса обеспечивают безопасность при случайном прикосновении к токоведущим частям. Кратковременная устойчивость к току КЗ (10 кА) снижает риск выхода из строя при аварийных ситуациях.

Преимущества

• Фронтальная конструкция упрощает диагностику и ремонт - не требуется открывать заднюю крышку.
• Высокая степень защиты IP54 делает возможным применение вне помещений без дополнительных кожухов.
• Устойчивость к широкому диапазону температур (УХЛ4) позволяет использовать зимой и летом в регионах с суровым климатом.
• Максимальный ток 25 А и импульсная нагрузка 10 кА обеспечивают надежность даже при больших нагрузках.

Ограничения применения

• Не предназначена для установки в местах с постоянным воздействием струй воды - например, рядом с мойками или системами орошения.
• Не защищена от погружения в воду - нельзя использовать в подтопляемых зонах или канализационных камерах.
• Не содержит встроенной автоматики - все устройства (например, таймеры, датчики движения) должны устанавливаться дополнительно.
• Подходит только для переменного тока - не работает с постоянным током (DC).

Примеры использования

• Управление уличными фонарями на территории предприятия.
• Контроль освещения в подъездах многоквартирных домов.
• Автоматизация ночного освещения на автостоянках.
• Распределение энергии между несколькими группами светильников на производстве.

Практические советы

• Выбирайте кабель с сечением, соответствующим току 25 А - минимум 4 мм2 медного провода для однофазной линии, 2,5 мм2 для каждой жилы трёхфазной.
• При монтаже используйте кабельные вводы с уплотнительными кольцами - они предотвращают попадание влаги и насекомых.
• Убедитесь, что посадочные места под автоматы и контакторы подходят под вашу аппаратуру - типоразмеры DIN 35 мм.
• Проверьте наличие заземления перед первым включением - корпус должен быть надежно заземлен.
• Не забудьте оставить свободное место вокруг ящика для теплоотдачи - особенно при длительной работе на полную мощность.
