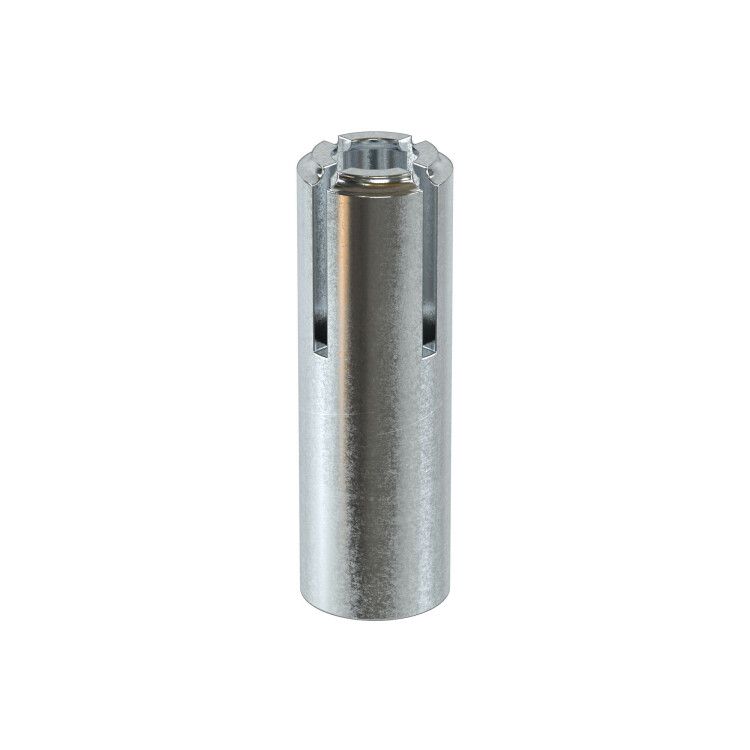

Анкер забивной М16 (уп.15шт) DKC CM401665 ДКС

Забивной анкер M16 от DKC (арт. cm401665) - надежный крепеж для жесткого соединения тяжелых конструкций с бетонными, каменными или кирпичными основаниями. Продукт из серии M5 Combitech сочетает самосверлящую функцию, цинковое покрытие и высокую несущую способность, что делает его удобным для быстрого монтажа на объектах без доступа к электроинструментам.

Назначение и область применения

Забивной анкер M16 предназначен для установки в плотные основания: бетон, полнотелый кирпич, натуральный камень. Он используется там, где нужна прочная фиксация без предварительного сверления глубоких отверстий. Подходит для крепления оборудования, металлических рам, трубопроводов, опор, стоек и других массивных конструкций. Особенно эффективен на площадках с ограниченным доступом к перфораторам или когда необходимо оперативно смонтировать крепление.

Технические характеристики

• Резьба: M16 - позволяет использовать гайки, шайбы и другие элементы стандарта M16;
• Диаметр отверстия: 20 мм - необходимый размер для сверления базового отверстия;
• Минимальная глубина отверстия: 68 мм - минимальная глубина, которую нужно просверлить перед установкой;
• Выдергивающая нагрузка: 26,9 кН - максимальная сила, при которой анкер вырывается из основания;
• Допустимая нагрузка: 26,9 кН - равна выдергивающей, указывает на расчетную рабочую нагрузку;
• Тип крепежа: ударный - монтируется путём удара молотком;
• Материал: сталь - обеспечивает механическую прочность;
• Защитное покрытие: холодное цинкование - защищает от коррозии, цвет - светло-серый;
• Самосверлящий: да - не требует предварительного сверления внутреннего канала;
• Самонарезающий: да - резьба формируется автоматически при завинчивании шпильки;
• Крепеж в комплекте: резьбовая шпилька - уже встроена, не требует доп purchases;
• Климатическое исполнение: УХЛ(1,5) - рассчитан на работу при температуре от −40C до +40C, в условиях повышенной влажности и запылённости;
• Изготовитель: DKC, серия M5 Combitech - проверенная система крепежа с контролируемым качеством.

Совместимость и монтаж

Анкер совместим с любыми болтами, гайками и шайбами класса прочности 8.8 и выше, соответствующими резьбе M16. Для монтажа:

1. Просверлите отверстие диаметром 20 мм и глубиной минимум 68 мм в основе;
2. Очистите от пыли и debris (лучше продуть воздухом);
3. Вставьте анкер в отверстие до упора;
4. Ударом молотка забейте его до уровня поверхности;
5. Закрутите резьбовую шпильку, идущую в комплекте - она расклинивает корпус внутри отверстия.

Не используйте дрель для затяжки шпильки - это повредит резьбу. Только ручной инструмент.

Безопасность и стандарты

Произведено в соответствии с требованиями крепежных систем для несущих конструкций. Климатическое исполнение УХЛ(1,5) гарантирует работоспособность в регионах с суровым микроклиматом. Цинковое покрытие соответствует ГОСТ 9.306, обеспечивает антикоррозийную защиту без хромирования. Нагрузочные данные получены методом статических испытаний в бетоне C20/25.

Преимущества

• Не требует сложного оборудования - достаточно молотка и сверла;
• Автоматическая нарезка резьбы исключает риск перекоса при сборке;
• Фиксируется даже в трещиноватом или старом бетоне благодаря расширению корпуса;
• Готовый комплект (шпилька встроена) снижает время монтажа;
• Цинкование защищает от ржавчины в помещениях с влажностью и на открытых участках;
• Возможно демонтировать и переустановить - при необходимости можно выкрутить шпильку, освободить анкер и заменить его.

Ограничения применения

• Не для пористого, ячеистого бетона, пеноблоков, газобетона - материал не выдержит распределенной нагрузки;
• Не рекомендуется применять в местах постоянного воздействия воды (например, в бассейнах, колодцах) - цинк не является полноценной защитой против долгосрочного контакта с жидкостями;
• Недопустимо использование в качестве крепежа для движущихся механизмов - возможна усталостная деформация;
• Не следует использовать в основаниях с арматурой менее чем в 50 мм от поверхности - есть риск попадания в арматуру и потери несущей способности.

Примеры использования

• Крепление стальных столбов для ограждений к бетонному фундаменту;
• Установка вентиляционных каналов на потолочных плитах зданий;
• Фиксация технологического оборудования на полу заводского цеха;
• Монтаж кронштейнов для трубопровода в подвале;
• Подвеска светильников в административном помещении с бетонными перекрытиями.

Практические советы

• Перед установкой всегда проверяйте глубину отверстия - недостаточно 68 мм? Анкер не раскроется полностью, и нагрузка будет ниже заявленной;
• Если отверстие слишком широкое (>21 мм), анкер теряет удерживающую силу - лучше выбрать другой тип крепежа;
• При работе в старом бетоне увеличьте глубину отверстия на 5–10 мм - это компенсирует осыпающиеся части;
• Не используйте анкер в качестве временного решения - он спроектирован для постоянной фиксации;
• Проверяйте целостность резьбовой шпильки перед использованием - поврежденная резьба снижает безопасность;
• Для работы в сырых условиях после монтажа рекомендуется дополнительно обработать место выхода шпильки герметиком.
