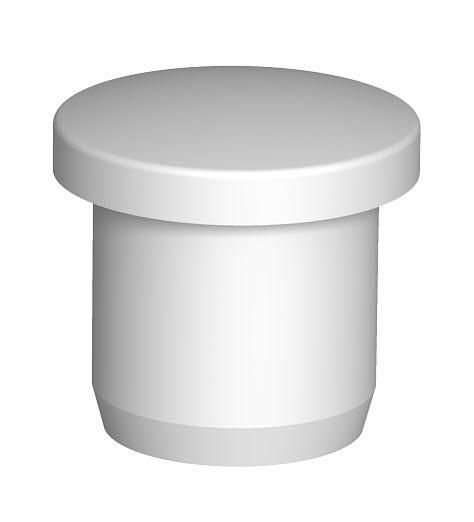

Заглушка 9,5 мм | 2029514 OBO Bettermann 107VS VM 9 PA

Заглушка 9,5 мм от OBO BETTERMANN (артикул 107VS VM 9 PA / 2029514) предназначена для герметичного закрытия резьбовых отверстий M16 в электрооборудовании, защищая их от пыли, влаги и механических повреждений. Изготовлена из прочного полиамида, соответствует требованиям промышленной эксплуатации.

Назначение и область применения

Заглушка 9,5 мм используется для перекрытия резьбовых отверстий стандарта M16 в корпусах распределительных устройств, шкафах управления, кабельных вводах и других элементах электромонтажа. Предотвращает попадание пыли, влаги, насекомых и сторонних объектов внутрь оборудования. Применяется как в штатном режиме, так и в аварийных ситуациях - например, когда кабельный ввод временно не используется, чтобы исключить доступ к токоведущим частям.

Технические характеристики

• Тип изделия: Заглушка
• Внутренний диаметр: 9,5 мм - обеспечивает плотное прилегание к проводникам или трубкам указанного размера
• Внешний диаметр: 13,5 мм - совместим с резьбой M16
• Размер метрической резьбы: M16 - позволяет устанавливать в отверстия с нарезанной резьбой 16 мм
• Материал: Полиамид - высокая механическая прочность, устойчивость к химическим воздействиям и температурным колебаниям
• Цвет: RAL 7035 (серый каменный) - соответствует цветовой гамме большинства промышленных корпусов
• Обозначение типа: 107VS VM 9 PA - заводской код серийного исполнения

Совместимость и монтаж

Заглушка 9,5 мм (107VS VM 9 PA) ввинчивается в резьбовое отверстие M16 до упора. Для надежной фиксации рекомендуется использовать ручной момент затяжки - не более 1,5 Нм. Не требует дополнительных инструментов. Подходит для установки в металлические, композитные и пластиковые корпуса с внутренней резьбой M16. Убедитесь, что резьба в отверстии чистая и не поврежденная - иначе возможна деформация заглушки.

Безопасность и стандарты

Изделие соответствует общепринятым нормам безопасности для промышленного электромонтажа. Хотя явного указания на IP-класс защиты в данных нет, материал и форма обеспечивают базовую защиту от пыли и брызг воды. Соответствует требованиям IEC 60079-0 для взрывозащитных систем при использовании в подходящих средах. Цвет RAL 7035 не влияет на безопасность, но способствует визуальному соответствию с другими элементами системы.

Преимущества

• Высокая ударопрочность полиамида - выдерживает механические нагрузки при монтаже и эксплуатации
• Устойчивость к старению и химически активным средам - долгий срок службы в агрессивных условиях
• Легкий вес - не нагружает конструкцию
• Стандартный размер - легко заменяется на аналоги
• Цвет RAL 7035 - гармонирует с корпусами OBO BETTERMANN и другими промышленными решениями

Ограничения применения

• Не предназначен для использования в условиях постоянного погружения в жидкости - не имеет официальной классификации IP68
• Не рассчитана на высокие давления - применяется только в атмосферных или слабо избыточных средах
• Не подходит для резьб M14, M18 или других диаметров - требуется точное соответствие M16
• Не следует использовать в местах с риском открытого пламени или экстремальных температур выше +100 C

Примеры использования

• Закрытие свободного входа в кабельный ввод после вывода всех необходимых кабелей
• Герметизация резьбового отверстия в распределительном щите при модернизации цепи
• Фиксация запасного порта на пульте управления для предотвращения попадания пыли
• Экстренное перекрытие поврежденного кабельного ввода до ремонта

Практические советы

• Перед установкой проверьте внутреннюю резьбу на наличие металлической стружки или грязи - они могут повредить резьбу заглушки
• Если необходимо многократное демонтажное использование - используйте немного смазки на резьбе (например, силиконовую)
• При работе в условиях повышенной влажности или на открытом воздухе - комбинируйте эту заглушку с уплотнительными кольцами, если требуется усиление герметизации
• Артикулы 107VS VM 9 PA и 2029514 - это один и тот же продукт; различаются лишь форматы номеров в каталогах
• Подбирайте заглушку по внутреннему диаметру 9,5 мм только тогда, когда внутри проходит жила, трубка или кабель такого же размера - иначе она будет болтаться
