Заглушка для CP 1,5мм2 серая | YCT20-00-K03-001-ZGL IEK

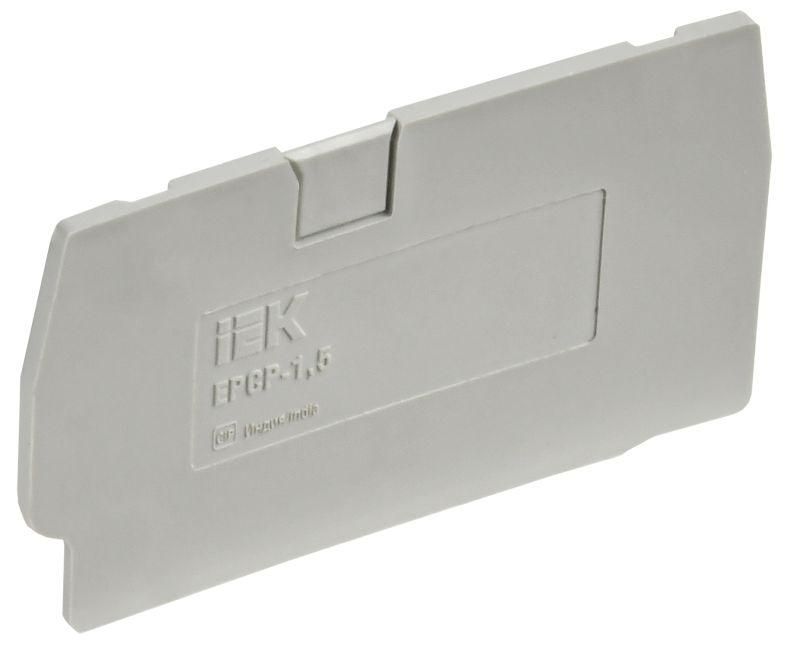

Заглушка для кабельной перемычки 1,5 мм2 серая от IEK (ИЭК), артикул yct20-00-k03-001-zgl, предназначена для безопасного закрытия открытых токоведущих контактов на последней клемме кабельной перемычки. Применяется в распределительных щитах и коммутационных устройствах с проводами сечением 1,5 мм2.

Назначение и область применения

Заглушка для кабельной перемычки 1,5 мм2 серая используется для изоляции и защиты токоведущих частей на конце кабельной перемычки - то есть там, где нет дальнейшего подключения провода. Это предотвращает случайный контакт с оголёнными контактами, снижает риск поражения током и улучшает внешний вид сборки. Подходит для установки в клеммные колодки, используемые в силовых и слаботочных цепях внутри электрощитов.

Технические характеристики

• Сечение кабеля: 1,5 мм2 - соответствует стандартному сечению для освещения, розеток и маломощных устройств
• Цвет: серый - совпадает с цветовой гаммой большинства клеммных колодок IEK, обеспечивает единообразие сборки
• Наличие концевой пластины: да - позволяет полностью перекрывать доступ к контактам, исключая риск прикосновения

Совместимость и монтаж

Загlushka для кабельной перемычки 1,5 мм2 серая (yct20-00-k03-001-zgl) совместима с клеммными колодками серии YCT20 от IEK. Устанавливается вручную - просто вставляется в крайнюю клемму до щелчка. Не требует инструментов. Перед установкой убедитесь, что клемма свободна и не имеет подключённого провода. Нельзя использовать с другими сериями клемм, даже если они имеют аналогичное сечение - форма и фиксация отличаются.

Безопасность и стандарты

Заглушка выполнена из самозатухающего термопластического материала, соответствует требованиям безопасности для электроустановок напряжением до 1000 В. Соответствует ГОСТ Р МЭК 60947-7-1 для компонентов клеммных колодок. Концевая пластина обеспечивает класс защиты IP20 - защищает от пальца и инструментов, но не от воды или пыли.

Преимущества

• Устраняет опасность прикосновения к живым частям на конце перемычки
• Обеспечивает эстетичный и профессиональный вид сборки в щите
• Не требует дополнительных креплений - легко монтируется и демонтируется
• Совместима с продукцией IEK - гарантирует точное соответствие по форме и материалу

Ограничения применения

• Не предназначен для использования вне клеммных колодок - не является самостоятельным изолятором
• Не рассчитана на работу во влажных средах или на улице - отсутствует защита от влаги
• Подходит только для сечения 1,5 мм2 - нельзя применять с проводами 2,5 мм2 или более
• Не заменяет заземление или другие средства защиты - дополняет, но не заменяет основные меры безопасности

Примеры использования

• Закрытие последнего контакта в группе кабельных перемычек между автоматическими выключателями в щите освещения
• Финишная заглушка в распределительном щите жилого дома после завершения подключения всех линий
• Изолирование свободного вывода в шкафу управления станком, где не требуется дальнейшее подключение

Практические советы

• Перед установкой заглушки всегда проверяйте, что клемма не находится под напряжением
• Если вы используете несколько перемычек, устанавливайте заглушки на все окончания - даже если кажется, что «никто не тронет»
• Серый цвет заглушки yct20-00-k03-001-zgl лучше сочетается с корпусами IEK - выбирайте её вместо белой, чтобы не бросалось в глаза
• Храните запасные заглушки в одном месте с клеммами - так быстрее найдете нужную при модификациях щита
