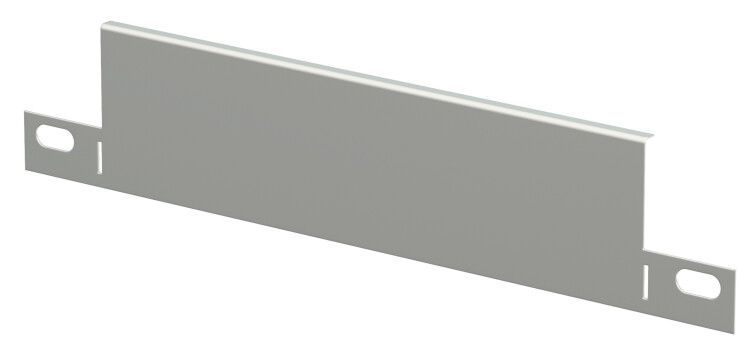

Заглушка для лотка H80х80 IEK CLP1Z-080-080

Заглушка для лотка H80x80 от IEK (ИЭК), артикул clp1z-080-080, предназначена для герметичного закрытия торцов металлических кабельных лотков размером 80×80 мм. Продукт из серии CLP обеспечивает механическую защиту и предотвращает попадание пыли и влаги внутрь трассы на участках завершения кабельной сети.

Назначение и область применения

Заглушка для лотка H80x80 устанавливается на конце кабельного лотка там, где трасса заканчивается - например, возле шкафа, оборудования или перехода на другую систему. Она защищает кабели внутри лотка от внешних воздействий: пыли, влаги, мелких предметов и случайных контактов. Подходит для использования в помещениях и на открытых площадках при условии соблюдения класса защиты IP65 и выше.

Технические характеристики

• Форма: прямоугольная, соответствует габаритам лотка 80×80 мм
• Высота: 80 мм
• Ширина: 80 мм
• Материал: сталь оцинкованная по технологии Сендзимира
• Покрытие: холоднокатаный цинк толщиной 10–20 мкм
• Тип соединения: болтовое - фиксируется через отверстия в боковых стенках лотка
• Срок службы: до 20 лет при нормальных условиях эксплуатации

Совместимость и монтаж

Заглушка для лотка H80x80 совместима только с лотками серии CLP от IEK (ИЭК) аналогичных габаритов - 80×80 мм. Установка выполняется путём совмещения кромок заглушки с торцом лотка и затяжки двух болтов (не входят в комплект). Болтовое соединение позволяет легко демонтировать заглушку при необходимости доступа к кабелям. Для надёжной фиксации рекомендуется использовать болты M4 или M5 с плоской головкой.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50571 и DIN 41494 для кабельных систем. Материал оцинкованной стали обеспечивает антикоррозийную стойкость, что снижает риск повреждений при длительном использовании в средах с повышенной влажностью. Наличие защитного покрытия исключает образование ржавчины даже при частых перепадах температур.

Преимущества

• Устойчивость к коррозии благодаря глубокому цинкованию по методу Сендзимира
• Жесткая конструкция сохраняет форму при нагрузках и вибрациях
• Легкий монтаж и возможность многократного демонтажа без потери прочности
• Совпадение геометрии с оригинальными лотками IEK (ИЭК) - гарантия плотного прилегания
• Не требует дополнительной обработки перед установкой

Ограничения применения

• Не предназначен для использования в агрессивных химических средах (например, кислоты, щёлочи)
• Не следует применять в условиях постоянного погружения в воду - изделие не имеет степени защиты IP68
• Подходит только для лотков с прямоугольным сечением 80×80 мм; несовместима с другими формами или размерами
• Не заменяет крышку лотка - используется исключительно на торцах

Примеры использования

• Закрытие конца лотка на выходе из распределительного шкафа
• Финишная точка трассы на производственной линии или в цеху
• Защита концевого участка кабельной системы в офисных зонах с высокой проходимостью
• Установка на вертикальных участках трассы для предотвращения просыпания кабелей

Практические советы

• Перед установкой проверьте, чтобы внутренние кромки лотка были ровными - деформация может помешать плотному прилеганию заглушки для лотка H80x80
• Если лоток установлен на открытом воздухе, дополнительно смажьте места крепления противокоррозийной смазкой
• При сборке нескольких лотков используйте одинаковые болты - это упрощает обслуживание и ремонт
• Артикул clp1z-080-080 всегда указывается в спецификациях проектов - сверьте его с заказом, чтобы избежать ошибок при закупке
