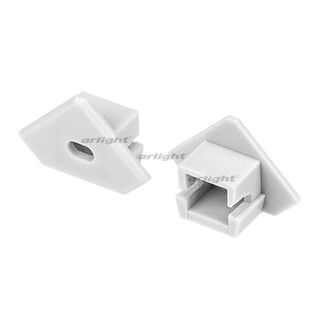

Заглушка для PDS45-MW с отверстием (ARL, Пластик) - 017220 Arlight

Заглушка для PDS45-MW с отверстием (пластик) от Arlight - элемент для закрывания торца профиля PDS45-MW при монтаже микровыключателя. Артикул 017220 из серии KLUS обеспечивает герметичность и безопасную фиксацию проводов через центральное отверстие.

Назначение и область применения

Заглушка для PDS45-MW с отверстием (пластик) используется для закрытия открытых торцов профилей PDS45-MW в системах автоматизации. Отличается наличием центрального отверстия - через него выводятся провода микровыключателя, что позволяет устанавливать устройство прямо на конце профиля без дополнительного сверления или модификации. Применяется в сборках станков, конвейеров, автоматических линий и других объектах, где требуется компактная и надёжная фиксация кнопочных выключателей.

Технические характеристики

• Тип изделия: заглушка
• Материал: пластик
• Цвет: серый
• Подходит для профиля: PDS45-MW
• Количество в упаковке: 10 штук
• Центральное отверстие: для пропуска проводов микровыключателя

Совместимость и монтаж

Заглушка для PDS45-MW с отверстием (пластик) совместима исключительно с профилем PDS45-MW. Устанавливается путём запрессовки в торец профиля до щелчка - фиксация механическая, без крепёжа. Для монтажа микровыключателя предварительно проденьте провода через отверстие в заглушке, затем вставьте выключатель внутрь профиля. После этого заглушка плотно фиксируется на месте, защищая проводку и предотвращая попадание пыли.

Преимущества

• Упрощает монтаж микровыключателей - не требует доработки профиля
• Обеспечивает чистую внешнюю поверхность без лишних отверстий
• Изготовлена из прочного пластика, устойчивого к механическим нагрузкам
• Серый цвет гармонирует со стандартной цветовой гаммой профилей PDS45

Ограничения применения

• Не предназначена для профилей других типов (PDS30, PDS60 и т.д.)
• Не рассчитана на высокие температуры - не использовать в средах выше +60 C
• Не подходит для защиты от брызг воды или влаги - отсутствует степень IP
• Рассчитана только на слабые токи, соответствующие сигналам микровыключателей; не для силовых цепей

Примеры использования

• Фиксация концевого выключателя на завершающей точке конвейера
• Установка кнопки останова на конце рамы станка
• Монтаж сигнализатора положения в автоматической линии упаковки

Практические советы

• Перед монтажом проверьте, чтобы отверстие в заглушке точно совпадало с местом выхода проводов микровыключателя
• При использовании нескольких заглушек на одном профиле - соблюдайте одинаковый порядок направления отверстий для удобства обслуживания
• Артикул 017220 - это именно заглушка для PDS45-MW; не путайте с аналогами без отверстия или для других профилей
• Храните в сухом месте - хотя материал пластиковый, длительный контакт с влагой может снижать долговечность
