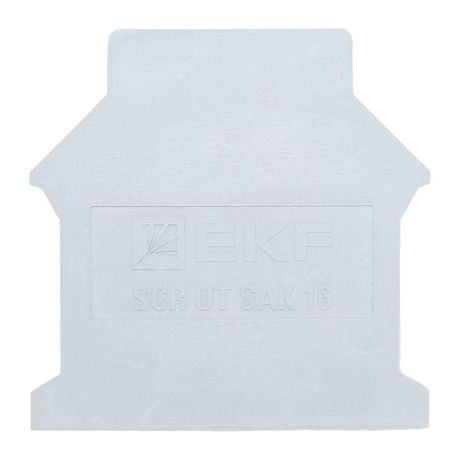

Заглушка для клеммной колодки UT 16 серая EKF scr-ut-sak-16-g

Заглушка для UT серая 16 EKF предназначена для герметизации свободных торцов клеммных колодок серии UT, обеспечивая безопасную и аккуратную сборку электрических щитов. Применяется совместно с винтовыми клеммниками EKF UT, чтобы предотвратить доступ посторонних предметов и минимизировать риск случайного контакта.

Назначение и область применения

Заглушка для UT серая 16 EKF используется для закрывания неиспользуемых торцов клеммных колодок серии UT. Она применяется в электрических щитах, панелях управления и технологическом оборудовании, где установлены винтовые клеммы. Особенно актуальна при модульной компоновке - когда часть контактов остаются свободными после монтажа или изменения схемы.

Технические характеристики

• Тип изделия: Колодка клеммная (заглушка для завершения контура)
• Тип заглушки: Торцевая - устанавливается на конце клеммной колодки
• Толщина: 2 мм - достаточна для жесткости, не деформируется при монтаже
• Наличие защелки: Да - фиксируется на клемме без инструментов
• Способ монтажа: Прямая установка - просто накладывается и защелкивается
• Цвет: Серый - соответствует корпусу клеммных колодок серии UT
• Материал: Пожаростойкий полиамид - выдерживает температуры до +120 C, не трескается и не хрупкий

Совместимость и монтаж

Заглушка для UT серая 16 EKF совместима только с клеммными колодками серии UT от EKF, имеющими стандартный шаг 16 мм. Устанавливается на последний или любой свободный торец колодки. Для монтажа достаточно плотно прижать заглушку к клеммнику до характерного щелчка - защелка автоматически фиксирует её. Не требует сверления, клея или крепежа. Подходит для установки на уже смонтированных клеммах на DIN-рейке.

Безопасность и стандарты

Изделие изготовлено из самозатухающего материала, соответствующего требованиям UL94 V-0. Обеспечивает электроизоляцию и механическую защиту от попадания сторонних объектов. Соответствует нормам безопасности для оборудования, работающего в сетях переменного тока до 800 В и частотой 50 Гц - так же, как и сами клеммы серии UT.

Преимущества

• Защита от пыли, влаги и посторонних предметов - снижает риск замыканий
• Фиксация защелкой - быстрая установка и надежное удержание даже при вибрациях
• Совпадение цвета и формы с клеммами UT - эстетичная и единообразная сборка
• Не требует инструментов - можно монтировать даже в труднодоступных местах
• Увеличивает срок службы клеммника - предотвращает окисление контактов внутри

Ограничения применения

• Подходит только для клеммных колодок серии UT с шагом 16 мм - несовместима с другими сериями (например, UTK, UTB)
• Не предназначена для защиты от прямого погружения в воду - не имеет IP-защиты
• Не рекомендуется использовать в условиях постоянных ударных нагрузок - возможна деформация защелки
• Не является заменой для крышек или барьеров на активных участках - работает только на торцах

Примеры использования

• Электрощиты в промышленных цехах - завершение свободных клемм после перепрошивки схемы
• Станки с ЧПУ - защита неиспользуемых входов в клеммных блоках управления
• Системы освещения - аккуратное оформление клеммников в распределительных шкафах
• Автоматизация зданий - использование в контроллерах HVAC, где требуется чистая коммутационная линия

Практические советы

• Перед установкой проверьте, что клеммная колодка полностью заполнена нужными контактами - заглушка не снимается без усилия
• При сборке щита устанавливайте заглушки сразу после монтажа клемм - проще работать с пустым торцом, чем потом добираться к уже забитому блоку
• Не используйте силовые инструменты - давите рукой, чтобы не сломать защелку
• Если планируете будущее расширение - оставляйте один свободный торец с заглушкой, чтобы легко добавить новую клемму
• Серый цвет позволяет отличить заглушки от других элементов - особенно важно при обслуживании щитов с большим числом модулей
