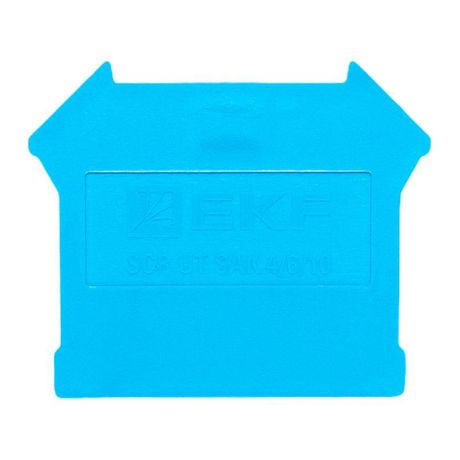

Заглушка для UT синяя 4/6/10 | scr-ut-sak-4/6/10-b EKF

Заглушка для клеммной колодки синяя 4/6/10 от EKF (артикул scr-ut-sak-4/6/10-b) предназначена для герметизации свободных контактов на клеммных колодках серии UT, предотвращая случайное прикосновение, попадание пыли и повреждение проводов.

Назначение и область применения

Заглушка для клеммной колодки синяя 4/6/10 используется для закрывания неиспользуемых выводов на винтовых клеммных колодках серии UT. Применяется в электрических щитах, пультах управления, станках и другом оборудовании, где установлены клеммы с шагом 4, 6 или 10 мм. Защищает от внешних воздействий, снижает риск поражения током и улучшает внешний вид сборки.

Технические характеристики

• Тип: торцевая заглушка, защелкивающаяся
• Цвет: синий
• Толщина: 2 мм
• Материал: пожаростойкий полиамид (соответствует материалу клеммных колодок UT)
• Подходит для клеммных колодок с шагом контактов: 4 мм, 6 мм, 10 мм
• Рабочая температура: совместима с диапазоном клемм UT (-25C…+90C)

Совместимость и монтаж

Заглушка для клеммной колодки синяя 4/6/10 совместима только с клеммными колодками серии UT от EKF. Устанавливается прямо на торец колодки - защелкивается механически без инструментов. Монтаж возможен как до, так и после подключения проводов. Для правильной фиксации убедитесь, что край колодки полностью вставлен в паз заглушки. Не используйте с другими сериями клемм - форма и замок отличаются.

Безопасность и стандарты

Изготовлена из того же пожаростойкого полиамида, что и клеммные колодки UT, соответствует требованиям UL94 V-0 по горючести. Соответствует нормам безопасности для электрооборудования, работающего при напряжении до 800 В переменного тока частотой 50 Гц.

Преимущества

• Удобная защелкивающаяся конструкция - не требует клея, винтов или инструментов
• Стандартный синий цвет позволяет легко визуально определить незанятые контакты
• Высокая прочность материала - выдерживает механические нагрузки при обслуживании щита
• Не деформируется со временем - не трескается и не теряет форму даже при длительном использовании

Ограничения применения

• Не подходит для клеммных колодок других серий (например, B, K, L) - форма контактов и защелки несовместима
• Не предназначен для защиты от прямого погружения в воду - не имеет IP-защиты
• Не рекомендуется использовать в условиях постоянного воздействия открытого пламени или сверхвысоких температур (>90C)

Примеры использования

• Закрытие лишних выходов на клеммнике в распределительном щите после завершения монтажа
• Изолирование временно неиспользуемых каналов в автоматических линиях
• Формирование аккуратной компоновки в шкафах управления насосов, вентиляторов, конвейеров

Практические советы

• Перед установкой проверьте, чтобы контактная часть клеммной колодки была чистой и сухой - грязь может помешать плотному защелкиванию
• Если заглушка плохо фиксируется, убедитесь, что она правильно ориентирована - направление защелки важно
• При необходимости замены - аккуратно оттяните боковые крылья заглушки, чтобы не сломать защелки
• Для больших щитов рекомендуется хранить запасные заглушки - они часто нужны при модификации схем
