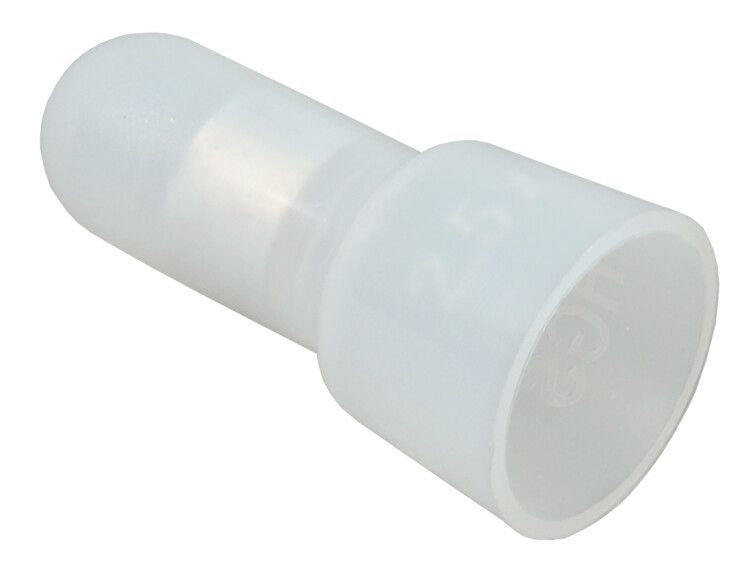

Заглушка концевая изолирующая КИЗ 8.0кв.мм для соединения алюм. проводов (уп.100шт) IEK USC20-6-100

Концевая изолирующая заглушка КИЗ 8,0 мм2 для соединения алюминиевых проводов (100 штук) от IEK предназначена для надёжной изоляции и механического закрепления пучка алюминиевых жил после обжима. Артикул usc20-6-100 рассчитан на массовое применение в силовых цепях, где требуется быстрая и безопасная герметизация оконцовки.

Назначение и область применения

Концевая изолирующая заглушка КИЗ 8,0 мм2 используется для завершения пучка алюминиевых или алюминиевых сплавных проводов после их обжима. Она выполняет две функции: фиксирует обжатые жилы внутри металлической трубки и полностью изолирует открытую часть соединения, исключая риск случайного замыкания или поражения током. Применяется в распределительных щитах, на входе в оборудование, при подключении кабелей к автоматическим выключателям, рубильникам и другим коммутационным устройствам. Подходит для условий, где важна скорость монтажа и визуальный контроль качества соединения.

Технические характеристики

• Суммарное сечение жил: 8 мм2 - оптимально для пучка из двух-трёх алюминиевых проводов сечением 4–5 мм2 каждый
• Диаметр проводника: 5,5 мм - максимальный внешний диаметр подготовленного пучка, который помещается внутрь заглушки
• Материал корпуса: прозрачный нейлон - позволяет видеть положение жил и качество обжима
• Внутренняя трубка: алюминиевый сплав - обеспечивает прочную электрическую связь между жилами
• Рабочая температура: от –10 C до +105 C - подходит для большинства indoor-условий, включая теплые щитовые помещения
• Срок службы: 5 лет - гарантия сохранения изоляционных свойств при соблюдении режимов эксплуатации
• Количество контактов: один - предназначен для одного пучка проводов
• Цвет: белый - стандартизированный цвет для изолирующих элементов, легко различим в щите

Совместимость и монтаж

Заглушка совместима только с алюминиевыми и алюминиевыми сплавными проводами. Для установки необходимо:

1. Защитить жилы от повреждений, зачистив концы на длину, соответствующую глубине трубки (обычно около 10–12 мм)
2. Собрать все зачищенные жилы в плотный пучок, чтобы их суммарный диаметр не превышал 5,5 мм
3. Надеть заглушку на пучок до упора - она должна свободно скользить, пока не встретится с изоляцией провода
4. Обжать корпус пресс-клещами модели КО-09 - именно эти клещи обеспечивают правильное давление и форму обжима

Не используйте другие инструменты - некорректный обжим снижает надёжность соединения и может вызвать перегрев. После обжима заглушка не подлежит демонтажу и повторному использованию.

Безопасность и стандарты

Концевая изолирующая заглушка КИЗ 8,0 мм2 соответствует требованиям ГОСТ Р МЭК 61238-1-2010 для соединителей силовых кабелей. Нейлоновый корпус имеет самозатухающие свойства и не распространяет горение. Открытая часть обжатой группы жил полностью экранирована, что исключает доступ к токоведущим частям даже при случайном прикосновении. Устройство не требует заземления, так как является изолирующим элементом, а не токоведущим.

Преимущества

• Прозрачная конструкция даёт возможность проверить, правильно ли заполнены жилами внутреннюю трубку перед обжимом
• Алюминиевая вставка обеспечивает равномерное распределение усилия обжима и минимизирует переходное сопротивление
• Удобная форма корпуса позволяет легко вставлять её в tight-пространства щита
• Готовый комплект из 100 штук экономичен для крупных объектов и серийного монтажа

Ограничения применения

• Не применяется для медных проводов - материал трубки и форма обжима адаптированы только под алюминий
• Не допускается использовать при температуре ниже –10 C - нейлон становится хрупким, возможен трещинообразование
• Не рекомендуются для наружной установки без защиты от УФ-лучей и осадков - хотя IP-класс не указан, долгосрочное воздействие среды снижает срок службы
• Нельзя переобжимать - после первого обжима конструкция деформируется и теряет герметичность

Примеры использования

• Подключение многожильного алюминиевого кабеля к автоматическому выключателю в этажном щите
• Завершение пучка проводов от групповой линии в распределительной коробке
• Изоляция выходящих жил от старых алюминиевых проводов при модернизации системы питания
• Сборка временной линии на стройплощадках с использованием алюминиевой проводки

Практические советы

• Перед монтажом всегда проверьте, что количество и сечение жил в пучке не превышают 8 мм2 - перегрузка вызывает плохой обжим и нагрев
• Часто бывает достаточно 2–3 жилы по 4 мм2 каждая; больше - увеличивает риск неравномерного обжима
• Если жилы слишком грубые, слегка скрутите их руками перед введением в заглушку - это уплотнит пучок
• Проверяйте обжатую заглушку легким потягиванием - если жилы двигаются, значит, обжим недостаточно качественный
• Храните в сухом месте - повышенная влажность может влиять на пластиковую оболочку
