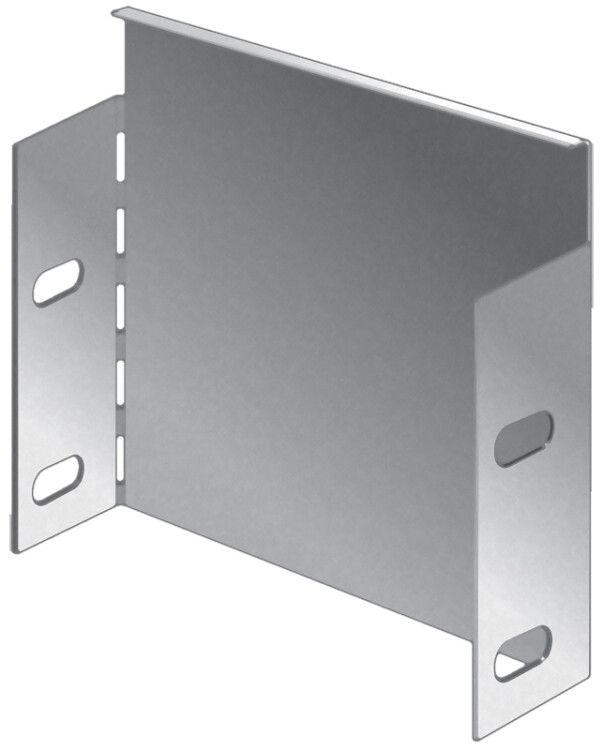

Заглушка для лотка H100х150 IEK CLP1Z-100-150

Заглушка для кабельного лотка H100x150 от IEK (ИЭК), артикул clp1z-100-150, предназначена для герметичного закрытия торцов кабельных лотков на завершающих участках трассы. Изготовлена из оцинкованной стали с долговечным покрытием, обеспечивает надёжную механическую защиту и соответствие нормативам.

Назначение и область применения

Заглушка для кабельного лотка H100x150 устанавливается на конце кабельного лотка там, где трасса заканчивается - например, возле распределительного щита, оборудования или перехода на другую систему. Она предотвращает попадание пыли, влаги и посторонних предметов внутрь лотка, защищает кабели и снижает риск повреждений. Применяется в промышленных объектах, на производствах, в энергообъектах, где используются металлические кабельные лотки серии CLP от IEK.

Технические характеристики

• Размеры: высота 150 мм, ширина 100 мм - точно соответствует габаритам лотка H100x150
• Материал: сталь оцинкованная, с защитным слоем цинка 10–20 мкм, нанесённым методом Сендзимира
• Покрытие: горячее цинкование - обеспечивает повышенную коррозионную стойкость
• Тип крепления: болтовое - фиксируется через отверстия с помощью болтов М6 или аналогичных
• Цвет: серебристый - естественный цвет оцинкованной стали
• Срок службы: до 20 лет при соблюдении условий эксплуатации
• Соответствует ГОСТ 14918-80 - стандарту на комплектующие для кабельных лотков

Совместимость и монтаж

Заглушка для кабельного лотка H100x150 совместима исключительно с лотками того же размера - H100x150 - из серии CLP от IEK. Установка выполняется после окончания прокладки кабелей. Для монтажа необходимо:

• Убедиться, что торец лотка ровный и не деформирован
• Совместить отверстия заглушки с отверстиями в боковой стенке лотка
• Закрепить болтами (не входят в комплект; рекомендуется использовать M6 x 16 мм)
• Не затягивать слишком сильно - чтобы не деформировать тонкостенную сталь

Не применяйте с лотками других форматов (например, H75x150 или H100x200) - не будет плотного прилегания.

Безопасность и стандарты

Заглушка для кабельного лотка H100x150 изготовлена в соответствии с ГОСТ 14918-80, который регламентирует требования к комплектующим для кабельных систем. Горячее цинкование обеспечивает электроизоляционные свойства и безопасность при работе в условиях повышенной влажности. Не содержит токсичных материалов, соответствует экологическим нормам РФ.

Преимущества

• Высокая прочность - стальная конструкция выдерживает механические нагрузки при монтаже и эксплуатации
• Долговечность - срок службы до 20 лет благодаря качественному цинкованию
• Защита от коррозии - слой цинка препятствует образованию ржавчины даже в агрессивных средах
• Простота установки - болтовое крепление позволяет легко заменить или демонтировать заглушку
• Совместимость с серией CLP - идеально подходит для лотков IEK, не требует адаптеров

Ограничения применения

• Не предназначен для использования в качестве крышки или верхней части лотка - только для торцевого закрытия
• Не рассчитана на давление воды или газа - не является герметичной в смысле IP-классификации
• Не используется в условиях постоянного погружения в жидкости или сильного химического воздействия
• Не совместима с лотками других производителей, если их габариты отличаются даже на 1–2 мм

Примеры использования

• Завершение трассы перед входом в распределительный щит
• Финишный элемент на конвейерной линии, где кабели выходят из лотка к двигателю
• Закрытие свободного конца лотка в технологическом корпусе, чтобы предотвратить доступ животных или пыли
• Использование в подземных кабельных каналах с высокой влажностью - благодаря цинкованию сохраняет целостность

Практические советы

• Перед монтажом проверьте, что внутренние кромки лотка не имеют острых заусенцев - они могут повредить кабели
• Если лоток установлен под углом, используйте дополнительные фиксаторы или контргайки для надёжности
• При необходимости можно покрасить заглушку в другой цвет - но только специальной краской по цинку, иначе защита нарушится
• Артикул clp1z-100-150 всегда указывайте при заказе запчастей - другие модели схожих размеров могут не подходить
• Храните заглушки в сухом месте - хотя материал устойчив к коррозии, длительный контакт с водой может вызвать белые пятна на поверхности
