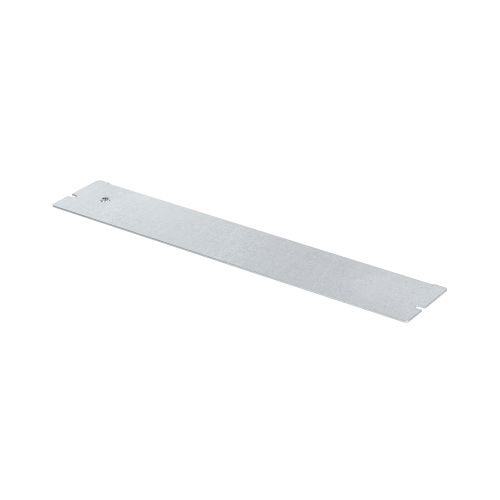

Заглушка шириной 600 глубиной 72 мм | R5FZ672 DKC - (ротация на CQE N) ДКС

Заглушка шириной 600 мм, глубиной 72 мм от DKC (ДКС), артикул r5fz672, предназначена для герметичного завершения рядов панелей с щеточными кабельными вводами в системах RAM block. Обеспечивает механическую защиту и сохраняет степень защиты IP-класса всей сборки.

Назначение и область применения

Заглушка шириной 600 мм, глубиной 72 мм используется для закрытия свободных торцов панелей, оснащённых щеточными вводами. Применяется в шкафах управления, распределительных устройствах и других металлических корпусах, где требуется герметизация конца ряда вводов. Подходит для установки на панели с аналогичной шириной и типом ввода — например, в промышленных автоматизированных системах, станках, конвейерах.

Технические характеристики

• Ширина: 600 мм
• Глубина: 72 мм
• Тип изделия: Ввод кабельный (закрывающий элемент)
• Материал: Сталь оцинкованная
• Покрытие: Оцинкованное
• Исполнение: Глухое (без отверстий для кабелей)

Совместимость и монтаж

Заглушка совместима исключительно с панелями серии RAM block от DKC, имеющими щеточные вводы и стандартную ширину 600 мм. Монтируется на торец панели путём фиксации с помощью болтов или защёлок, предусмотренных конструкцией рамы. Убедитесь, что толщина стенки панели соответствует глубине заглушки — 72 мм. Не применяйте с другими сериями или панелями другой ширины — это нарушает герметичность и прочность сборки.

Безопасность и стандарты

Изделие изготовлено из оцинкованной стали, устойчивой к коррозии, что обеспечивает безопасную эксплуатацию в помещениях с повышенной влажностью. Соответствует требованиям к механической прочности и электромагнитной совместимости для промышленного оборудования. Сертификаты соответствия указаны в документации на панели RAM block.

Преимущества

• Высокая стойкость к коррозии благодаря оцинкованному покрытию
• Жесткая конструкция предотвращает деформацию при нагрузке
• Обеспечивает целостность системы вводов, снижая риск попадания пыли и влаги
• Не требует дополнительных комплектующих для установки

Ограничения применения

• Не предназначен для использования вне систем RAM block — несовместим с панелями других производителей
• Не имеет отверстий для кабелей — нельзя использовать как проходной элемент
• Работает только при температуре от -25°C до +55°C — не рассчитана на экстремальные условия
• Не рекомендуется применять в средах с агрессивными химическими веществами — цинк может повреждаться при длительном контакте с кислотами

Примеры использования

• Финальная заглушка в ряду панелей на участке конвейера с множеством кабельных вводов
• Завершение секции шкафа управления на пищевом производстве, где важна герметичность
• Закрытие крайнего положения в распределительной коробке с щеточными вводами для сигнализации

Практические советы

• Перед монтажом проверьте соответствие ширины панели — 600 мм. Отклонение даже на 5 мм нарушает плотность прилегания
• Учитывайте глубину 72 мм: если панель тоньше, используйте прокладки; если толще — заглушка не установится
• При замене нескольких заглушек — заказывайте их одной партией, чтобы избежать различий в оттенке цинкового покрытия
• Не затягивайте крепления слишком сильно — это может деформировать оцинкованную сталь и нарушить герметичность
• Для точного количества заглушек всегда сверьтесь с таблицей подбора, приложенной к панелям RAM block — она зависит от числа вводов и их расположения
