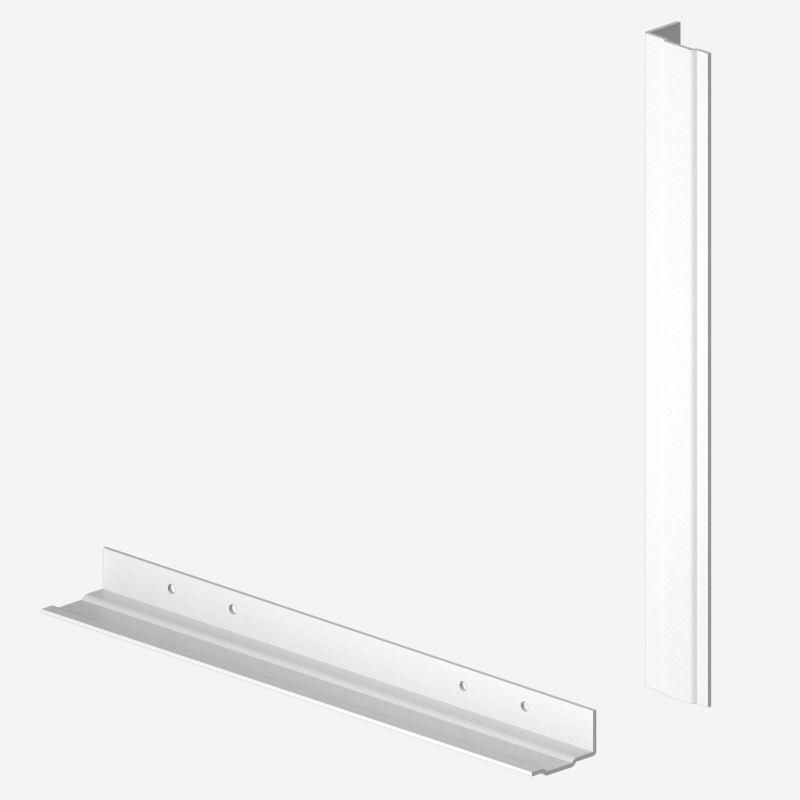

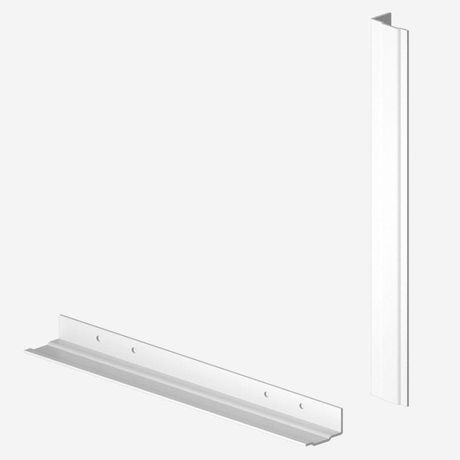

Заглушка торцевая держателя шин RAM bus 3п. 100мм 1600А DKC (ДКС) R5BBE100103P

Заглушка торцевая держатель шины 10мм 3-полюсная 100мм DKC (арт. r5bbe100103p) предназначена для изоляции торцов шин в системах RAM bus, предотвращая случайное замыкание на металлические части шкафа. Применяется в силовых распределительных устройствах с током до 1600 А.

Назначение и область применения

Заглушка торцевая dkc r5bbe100103p используется для закрывания свободных концов шин, установленных в держатели типа R5BBH100103P. Она исключает контакт торца шины с заземленными или токоведущими частями корпуса шкафа, снижая риск короткого замыкания и повышая безопасность обслуживания. Подходит для установки в силовые щиты, распределительные пункты и системы сборных шин, где используются медные или алюминиевые шины с шагом 100 мм.

Технические характеристики

• Количество полюсов: 3
• Расстояние между шинами: 100 мм
• Максимальный рабочий ток: 1600 А
• Тип изделия: торцевая заглушка
• Совместима с держателями шин R5BBH100103P
• Изготовлена из электроизолирующего материала, устойчивого к механическим нагрузкам и перепадам температур

Совместимость и монтаж

Заглушка dkc r5bbe100103p устанавливается только на держатели шин серии R5BBH100103P. Монтаж выполняется вручную: заглушка плотно защелкивается на торец держателя без инструментов. Убедитесь, что шины правильно установлены и не имеют деформаций перед монтажом заглушки. Нельзя использовать с другими типами держателей - даже при совпадении расстояния между шинами.

Безопасность и стандарты

Заглушка торцевая dkc соответствует требованиям безопасности для оборудования низкого напряжения. Произведена из материалов, не поддерживающих горение, и обеспечивает необходимую степень изоляции при работе в условиях повышенной влажности и запыленности. Соответствие нормам IEC 61439 подтверждено сертификацией производителя.

Преимущества

• Герметичная фиксация - не выпадает при вибрациях и ударах
• Удобство монтажа - не требует крепежа или инструментов
• Высокая термостойкость - сохраняет форму и изоляционные свойства при нагреве до 125 C
• Цветовая маркировка - отличается от цвета шин, что упрощает визуальный контроль целостности изоляции

Ограничения применения

• Не предназначен для использования вне держателей R5BBH100103P - не совместим с другими моделями держателей, даже аналогичного шага
• Не рассчитана на работу при напряжении выше 1000 В переменного тока
• Не следует применять в средах с постоянным воздействием открытого пламени или химически активных паров
• Не рекомендуется для установки на шинах с током более 1600 А - возможен перегрев и потеря изоляционных свойств

Примеры использования

Заглушка dkc r5bbe100103p применяется в:

• Щитах распределения энергии на заводах и цехах
• Системах сборных шин для питания станков и конвейеров
• Аппаратуре управления технологическими процессами с высокой плотностью тока
• Шкафах автоматизации, где требуется быстрая замена или расширение шинных контуров

Практические советы

• Перед установкой проверьте, чтобы торцы шин были ровными и не имели острых кромок - они могут повредить материал заглушки
• При многократном демонтировании/монтаже осматривайте защелки - трещины или деформации снижают надежность фиксации
• Для удобства обслуживания используйте заглушки одного цвета в одной группе шин - так проще выявить отсутствующую или смещенную заглушку
• Не заменяйте эту модель заглушками других брендов - даже при совпадении габаритов, материалы и форма защелок могут отличаться, что нарушит герметичность
