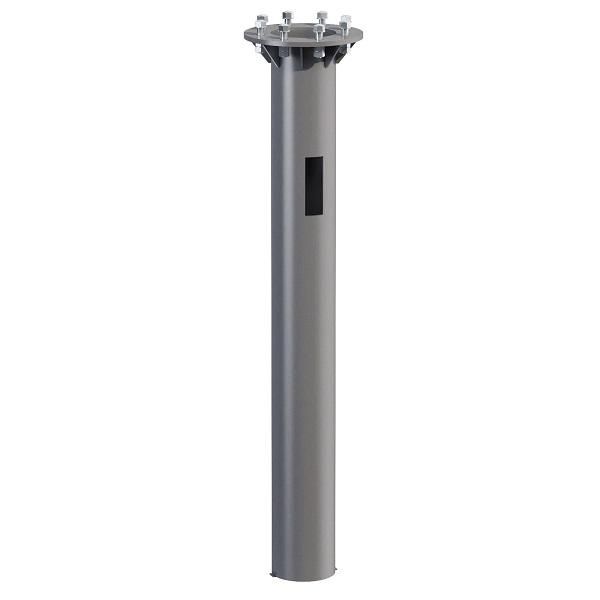

Закладная деталь фундамента ТАНС.31.010.000 (ЗФ-24/8/Д310-2,5-б) | OE-00014 OPORA ENGINEERING GALAD

Закладная деталь фундамента (ЗФ-24/8/Д310-2,5-б) от компании Опора инжиниринг предназначена для надёжного крепления опорных конструкций в бетонном основании. Элемент используется в сетях энергоснабжения, связи и других инженерных системах, где требуется жёсткая фиксация на глубокой заложенности. Артикул oe-00014 соответствует сертифицированному типоразмеру, рекомендованному для проектирования.

Назначение и область применения

Закладная деталь фундамента (ЗФ-24/8/Д310-2,5-б) устанавливается в бетонную массу фундамента до заливки и служит точкой крепления вертикальных опор - например, столбов ЛЭП, антенной техники или светильников. Подземная часть длиной 2,5 метра обеспечивает устойчивость в условиях высоких нагрузок. Сквозное окно позволяет провести кабель внутрь опоры без внешних выводов, снижая риск повреждений и улучшая эстетику монтажа.

Технические характеристики

• Тип изделия: закладная деталь
• Материал: сталь - прочная, с возможностью сварки и механической обработки
• Диаметр: 310 мм - соответствует стандартным требованиям к площади сечения для передачи нагрузок
• Длина подземной части: 2,5 м - обеспечивает достаточную глубину заделки в грунт
• Способ монтажа: заливка в бетон - устанавливается до начала бетонирования, фиксируется положением в опалубке
• Способ подводки кабеля: внутренний - через центральное сквозное окно, без выхода наружу
• Покрытие: асфальтобитумная мастика - защита от коррозии в агрессивной среде, особенно в условиях повышенной влажности
• Рекомендованный проектный ассортимент: да - изделие включено в официальный перечень типовых решений

Совместимость и монтаж

Закладная деталь фундамента (ЗФ-24/8/Д310-2,5-б) совместима с любыми железобетонными фундаментами, рассчитанными на аналогичные нагрузки. Монтаж выполняется до заливки бетона: деталь устанавливается в опалубку, выставляется по уровню и фиксируется. Убедитесь, что сквозное окно ориентировано в сторону будущего расположения кабельного входа. После заливки бетон должен полностью затвердеть - минимум 28 дней при температуре +20 C. Нельзя использовать для временных или сборных конструкций.

Безопасность и стандарты

Изделие соответствует требованиям:

• ГОСТ 16350-80 - климатическое исполнение II4–II11
• СП 20.13330.2016 - ветровые нагрузки I–VII
• СНиП 2.03.11 - работа в слабоагрессивной среде

Применение в более суровых климатических зонах (I4–II3) допускается только после проектной проверки и согласования с производителем.

Преимущества

• Цельнолитая стальная конструкция - минимальный риск деформаций при длительной эксплуатации
• Защитное покрытие асфальтобитумной мастикой - продлевает срок службы в сырых и химически активных грунтах
• Встроенное сквозное окно - исключает необходимость сверления или резки после установки, сохраняет целостность корпуса
• Рекомендовано проектными организациями - снижает риск ошибок при проектировании и ускоряет согласование

Ограничения применения

• Не предназначен для использования в сильноагрессивных средах (например, вблизи химпроизводств или в зонах с высоким содержанием солей)
• Не применяется в вечномерзлых грунтах без специальной теплоизоляции и расчёта морозного пучения
• Не заменяет фундамент - требует предварительного расчёта нагрузок и параметров бетонного блока
• Не допускается использование без проектной документации - самостоятельный монтаж без расчётов недопустим

Примеры использования

• Установка опор освещения на автодорогах в регионах с умеренным климатом
• Крепление антенн теле- и радиопередачи на городских объектах
• Фиксация стоек для линий связи в зонах с высокими ветровыми нагрузками
• Поддержка оборудования на промышленных участках с бетонными плитами

Практические советы

• Перед заливкой проверьте, чтобы сквозное окно было направлено точно туда, куда будет вводиться кабель - поправить после застывания невозможно
• Учитывайте посадочный диаметр 310 мм при выборе опоры - она должна плотно прилегать к поверхности детали
• При работе в зонах с высоким уровнем грунтовых вод дополнительно уплотните соединение между опорой и закладной деталью герметиком
• Для нестандартных требований (дополнительные отверстия, изменённая длина) обращайтесь к производителю - Опора инжиниринг принимает индивидуальные заказы
• Храните деталь в сухом месте до монтажа - даже с защитным покрытием долгое пребывание во влаге может вызвать локальную коррозию
