Закрытие системы шин фронт/тыл с отходящими линиями В=300, Ш=600 | 306998 КЭАЗ

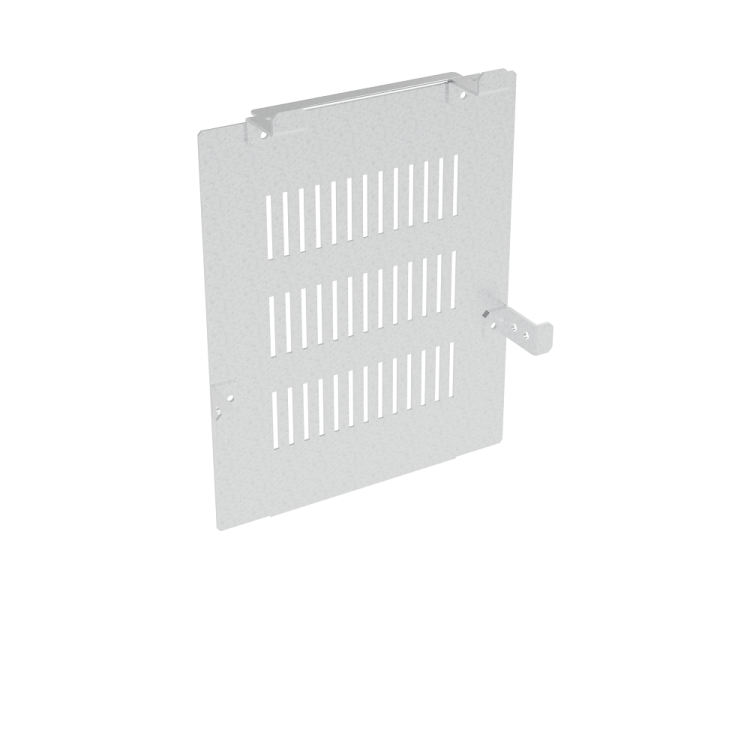

Закрытие системы шин фронт/тыл с отходящими линиями В=300, Ш=600 от КЭАЗ (арт. 306998) - соединительный элемент для завершения секций шинопровода, обеспечивающий механическую целостность и организацию вывода кабелей. Применяется в системах распределения энергии на промышленных объектах.

Назначение и область применения

Закрытие системы шин фронт/тыл с отходящими линиями В=300, Ш=600 используется для герметичного завершения торцов шинопроводной системы, предотвращая доступ посторонних предметов и обеспечивая точку выхода кабелей. Подходит для установки в конце секций шинопровода, где требуется вывести силовые или управляющие линии изнутри корпуса. Часто применяется в цепях питания станков, конвейеров, автоматизированных линий и распределительных щитов.

Технические характеристики

• Материал: оцинкованная сталь толщиной 1,5 мм - устойчив к коррозии, сохраняет прочность при длительной эксплуатации
• Габариты: ширина 300 мм, высота 600 мм - соответствует стандартным габаритам шинопроводов OptiBox M
• Тип изделия: панель с вентиляцией - обеспечивает естественную циркуляцию воздуха внутри шинопровода
• Исполнение: соединительный элемент боковой - монтируется на боковую поверхность шинопровода для вывода кабелей
• Цвет: естественный - оставляет видимый слой цинкового покрытия, без окраски

Совместимость и монтаж

Закрытие системы шин фронт/тыл с отходящими линиями В=300, Ш=600 совместимо исключительно с шинопроводными системами серии OptiBox M от КЭАЗ. Устанавливается на торец секции шинопровода с помощью болтовых соединений, предусмотренных конструкцией. Для монтажа необходимо совпадение габаритов и расположения крепёжных отверстий. Открытые зоны для вывода кабелей позволяют прокладывать провода без демонтажа всей системы.

Преимущества

• Высокая механическая прочность благодаря толщине стали 1,5 мм - выдерживает нагрузки при сборке и эксплуатации
• Защита от коррозии за счёт оцинковки - продлевает срок службы в условиях повышенной влажности
• Встроенная вентиляция снижает перегрев внутренней части шинопровода
• Унифицированная конструкция - легко заменяется и интегрируется в существующие системы OptiBox M

Ограничения применения

• Не предназначен для использования вне серий OptiBox M - несовместим с другими типами шинопроводов
• Не имеет степени защиты IP - не рассчитан на работу во внешних условиях или в помещениях с постоянным воздействием воды и пыли
• Не является герметичным закрытием - не подходит для сред с взрывоопасными газами или требующих полной изоляции

Примеры использования

• Финальное закрытие длинной шинопроводной трассы на участке производства с выводом кабелей к группе станков
• Завершение секции в распределительном щите, где требуется вывести питание на несколько потребителей через боковые отводы
• Использование в модульных линиях, где частота изменения конфигурации требует быстрой замены торцевых элементов

Практические советы

• Перед монтажом проверьте соответствие габаритов 300×600 мм с вашей шинопроводной секцией - даже небольшие отклонения могут помешать установке
• При необходимости прокладки большого количества кабелей используйте дополнительные кабельные вводы - данное закрытие не предусматривает встроенные вводы
• Рекомендуется использовать в сочетании с другими элементами OptiBox M - так обеспечивается единая система заземления и механической жесткости
• Не применять в местах с возможностью попадания жидкостей - материал не имеет водо-пылезащитной классификации
