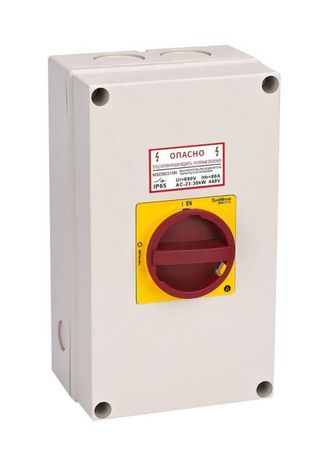

ЗАКРЫТОГО ИСПОЛНЕНИЯ IP65 С ЗАМКОМ - MSD80411R ГЛАВНЫЙ/АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 4P 80A APC

Выключатель-разъединитель Systeme Electric MSD80411R - устройство для безопасного отключения электрооборудования в аварийных ситуациях. Его закрытое исполнение IP65 и возможность запирания навесным замком делают его надёжным решением для промышленных объектов, где важна защита от внешних воздействий и контроль доступа.

Назначение и область применения

Выключатель-разъединитель MSD80411R предназначен для ручного отключения электрической цепи в экстренных случаях - например, при необходимости проведения обслуживания, ремонта или возникновении аварии. Он работает как главный аварийный выключатель в системах распределения энергии. Подходит для управления силовыми цепями с активной, индуктивной или смешанной нагрузкой, включая двигатели, насосы, компрессоры и конвейеры. Часто устанавливается в щитовых помещениях, на станках, в производственных линиях и на объектах с высокими требованиями к безопасности.

Технические характеристики

• Номинальный ток: 80 А - способен выдерживать длительную работу при токах до этого значения без перегрева.
• Количество полюсов: 4 - позволяет одновременно отключать все фазы и нейтраль (или три фазы + землю в зависимости от системы), обеспечивая полное отключение цепи.
• Степень защиты: IP65 - полностью защищён от пыли и устойчив к струям воды из любого направления, что позволяет использовать устройство в условиях повышенной влажности, пыльных средах и на открытых площадках.
• Исполнение: закрытое - корпус предотвращает случайное прикосновение к токоведущим частям.
• Рукоятка: красная, поворотная - легко узнаваема, удобна для быстрого действия; имеет механический механизм фиксации в положениях «ВКЛ» и «ВЫКЛ».
• Запираемость: есть возможность установить навесной замок - исключает несанкционированное включение оборудования.

Совместимость и монтаж

MSD80411R рассчитан на монтаж на DIN-рейку шириной 35 мм, типичную для промышленных шкафов. Клеммы предназначены для подключения медных проводников сечением до 25 мм2. Для правильного подключения необходимо соблюдать полярность при работе с постоянным током (DC–3). Устройство не требует специальных инструментов для монтажа - достаточно обычного набора для работы с автоматическими выключателями. Обязательно проверьте соответствие посадочного места в шкафу: габариты устройства позволяют установить его в большинстве стандартных щитов, но перед монтажом рекомендуется свериться с чертежом.

Безопасность и стандарты

Выключатель-разъединитель соответствует международным нормам IEC/EN 60947-3 для аппаратов коммутационных. Конструкция обеспечивает четкую видимость состояния контактов через окно в корпусе. Красная рукоятка соответствует требованиям ГОСТ Р МЭК 60204-1 к цветовой сигнализации аварийных органов управления. Возможность запирания гарантирует выполнение принципов LOTO (Lock Out Tag Out) при проведении техобслуживания.

Преимущества

• Универсальное применение: подходит как для переменного, так и для постоянного тока (AC–3 / DC–3).
• Надёжная защита IP65 снижает риск отказа из-за пыли, влаги или брызг.
• Механизм с фиксацией предотвращает самопроизвольное переключение.
• Красная рукоятка и наличие замка обеспечивают соответствие требованиям охраны труда.
• Произведено компанией Systeme Electric - известным европейским производителем промышленной автоматизации.

Ограничения применения

Не предназначен для частого оперативного включения/выключения - это не автоматический выключатель, а разъединитель. Эксплуатация при температуре ниже –25 C или выше +60 C не рекомендована. Нельзя использовать в средах с агрессивными химическими веществами, паром или маслом, если они попадают внутрь корпуса. Также устройство не обеспечивает защиту от перегрузок или коротких замыканий - его следует устанавливать совместно с автоматическими выключателями или предохранителями.

Примеры использования

• Главный аварийный выключатель на входе в станцию управления конвейера.
• Отключающее устройство перед группой промышленных насосов в водопроводном узле.
• Аварийный рубильник в распределительном щите на производственной линии с двигателями мощностью до 15 кВт.
• Контрольный пункт отключения питания в помещении с химическим оборудованием, где требуется запирание на время работ.

Практические советы

• Перед первым включением проверните рукоятку несколько раз вручную - это снимет возможные деформации после транспортировки.
• Обязательно используйте навесной замок с прочной цепью или пломбой - это обязательное условие для соблюдения правил охраны труда.
• При монтаже в шкафу оставьте свободное пространство вокруг устройства - минимум 50 мм с каждой стороны - для теплоотвода и доступа.
• Не применяйте MSD80411R в качестве единственного средства защиты - всегда сочетайте его с автоматическим выключателем нужного класса (например, SE S200 или аналогичным).
• Проверяйте состояние контактов каждые 6–12 месяцев - особенно в пыльных или влажных условиях.
