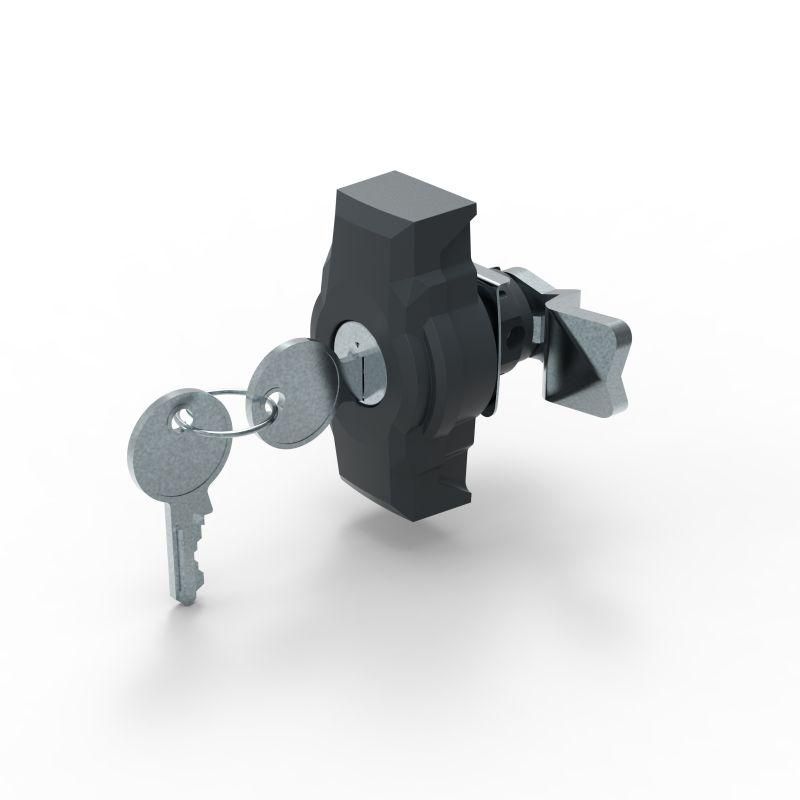

Рукоятка XL3 S 160 тип 405 Leg 339715 Legrand

Рукоятка XL3S 160 тип 405 от Legrand — это запираемая нажимная рукоятка с перекидным механизмом, предназначенная для управления замком на дверях шкафов, щитов и корпусов оборудования. Модель из серии XL3 S совмещает надежную фиксацию и удобство одноручного управления, что делает её популярной в промышленной автоматизации.

Назначение и область применения

Рукоятка XL3S 160 тип 405 используется для механического запирания и открывания дверей электрошкафов, распределительных устройств, пультов управления и других корпусов, где требуется безопасный доступ. Подходит для установки на металлические и композитные панели толщиной до 8 мм. Применяется в цехах, на энергообъектах, в системах автоматизации и на объектах ЖКХ.

Технические характеристики

• Тип изделия: нажимная рукоятка
• Исполнение: запираемая — позволяет заблокировать положение в закрытом состоянии
• Механизм запора: цилиндровый — совместим со стандартными цилиндрами ключевых замков
• Перекидная конструкция: да — рукоятка поворачивается на 180°, обеспечивая два рабочих положения: “закрыто” и “открыто”
• Подходящая толщина панели: до 8 мм
• Посадочный диаметр: 16 мм — соответствует стандартному отверстию для крепления
• Материал: прочный пластик с металлическими элементами внутри

Совместимость и монтаж

Рукоятка XL3S 160 тип 405 устанавливается через круглое отверстие диаметром 16 мм. Для работы требуется предварительно просверленное отверстие в панели. Крепление осуществляется гайкой с внутренней стороны. Цилиндровый замок вставляется в заднюю часть рукоятки — совместим с большинством стандартных цилиндров 16–18 мм длиной. Установка не требует специальных инструментов — достаточно отвертки и ключа на 10.

Безопасность и стандарты

Рукоятка XL3S 160 тип 405 соответствует требованиям безопасности для электрооборудования класса IP54 и выше, так как защищена от попадания пыли и брызг воды. Соответствует нормам IEC 60947-5-1 для коммутационных устройств. Не предназначена для взрывоопасных зон.

Преимущества

• Удобная нажимная форма — легко активируется одной рукой даже в перчатках
• Функция запирания исключает случайное открытие двери во время обслуживания
• Перекидной механизм позволяет четко визуально определить состояние двери: горизонтальное положение — закрыто, вертикальное — открыто
• Высокая долговечность конструкции — рассчитана на более чем 100 000 циклов срабатывания
• Совместимость с широким спектром цилиндровых замков — снижает затраты на замену

Ограничения применения

• Не подходит для установки на панели толще 8 мм — потребуется удлинённый болт или адаптер
• Не рекомендовано использование в условиях постоянного воздействия открытого пламени или высоких температур свыше +60 °C
• Цилиндровый замок не является электронным — не поддерживает удалённое управление или интеграцию с системами контроля доступа
• Не предназначен для наружной установки без дополнительной защиты от осадков

Примеры использования

• Щитовые комнаты на производстве — для запирания силовых шкафов
• Станции управления насосами — быстрый доступ при аварийном отключении
• Электрошкафы в пищевой промышленности — герметичность и возможность запирания
• Аппаратные помещения HVAC — обеспечение целостности системы при профилактике

Практические советы

• При заказе проверьте длину цилиндра — он должен выступать на 10–12 мм снаружи для удобного поворота ключа
• Для частого использования выбирайте модели с антикоррозийным покрытием — особенно в агрессивных средах
• При монтаже используйте прокладку между рукояткой и панелью — это снизит риск деформации пластика
• Рукоятка XL3S 160 тип 405 от Legrand совместима с другими изделиями серии XL3 S — можно собрать единый стиль на всех дверцах
• Не применяйте смазочные материалы на механизме запора — они притягивают пыль и снижают срок службы
