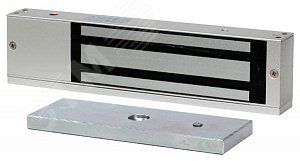

Замок электромагнитный, мониторинг, СИД, внутреннее исполнение, 12 VDC / 500мА или 24VDC 250мА, усилие 350 кг. - ST-EL350ML Smartec smkd0102

Электромагнитный замок Smartec ST-EL350ML предназначен для автоматического запирания внутренних одностворчатых дверей в системах контроля доступа. Устройство работает от постоянного тока 12 или 24 В, обеспечивает силу удерживания 350 кг и оснащено индикацией состояния и датчиком контроля положения.

Назначение и область применения

Электромагнитный замок Smartec ST-EL350ML используется для управления доступом через входные двери внутри зданий. Подходит для установки на деревянные, металлические, металлопластиковые и стеклянные двери. Привязывается к системам контроля и учета доступа (СКУД): получает команду на открытие от контроллера, например, после считывания карты или биометрических данных. Не применяется на внешних дверях, в условиях повышенной влажности или перепадах температур за пределами нормы.

Технические характеристики

• Рабочее напряжение: 12 В DC (потребление до 500 мА) или 24 В DC (до 250 мА)
• Усилие удерживания: 350 кг
• Индикация состояния: двухцветный светодиод (зелёный - закрыто/блокировано, красный - открыто/не заблокировано)
• Выход сигнализации: реле, передающее состояние замка (замкнут/разомкнут) в СКУД
• Датчик положения: эффект Холла - определяет наличие металлической пластинки на двери, подтверждает фактическое закрывание
• Максимальная нагрузка на дверь: соответствует типичному весу стандартных внутренних дверей до 80–90 кг
• Степень защиты корпуса: IP20 - только для внутреннего монтажа, без защиты от воды и пыли

Совместимость и монтаж

Замок Smartec ST-EL350ML совместим со всеми стандартными СКУД, поддерживающими управление по принципу “нормально закрыт” (NC). Для работы требуется источник питания 12 или 24 В постоянного тока с достаточной мощностью. Монтаж выполняется на верхнюю часть рамы двери; ответная планка из стали должна плотно прилегать к сердечнику замка. Посадочные не указаны - проверьте физическую совместимость с вашей конструкцией дверной коробки. Кабель выводится через нижний канал корпуса - рекомендуются провода сечением не менее 0,75 мм2.

Безопасность и стандарты

Электромагнитный замок Smartec ST-EL350ML соответствует требованиям безопасности для устройств слаботочных цепей. Сертификация CE указана производителем, однако официальные документы по ГОСТ или EN не предоставлены. Не используйте замок там, где требуются противопожарные решения или специальная герметизация.

Преимущества

• Два варианта питания - гибкость подключения к существующим источникам 12 В или 24 В
• Релейный выход позволяет точно отслеживать состояние замка в реальном времени - снижает риск ошибок системы доступа
• Датчик Холла исключает ложные показания: система знает, что дверь действительно закрыта, даже если механический контакт не сработал
• Цветовая индикация помогает оператору и обслуживающему персоналу быстро диагностировать режим работы без обращения к интерфейсу СКУД

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от влаги и пыли (IP20)
• Не подходит для двупольных, раздвижных или поворотно-откатных дверей
• Не рассчитана на частые циклы открывания более 10 тысяч раз в год - возможен быстрый износ катушки
• Требуется точная регулировка зазора между якорем и ответной планкой - больше 2 мм снижают эффективность удержания
• Не использовать в помещениях с высоким уровнем электромагнитных помех - возможно срабатывание датчика Холла

Примеры использования

• Офисные помещения - вход в административные кабинеты
• Лаборатории и медицинские учреждения - ограниченный доступ к чувствительным зонам
• Объекты образования - классы, аудитории, хранилища учебных материалов
• Жилые комплексы - доступ в подвалы, технические этажи, лифт-шахты

Практические советы

• Выбирайте питание 24 В, если протяжённость кабеля от контроллера превышает 15 метров - меньше потери напряжения
• Перед первым запуском проверьте работу датчика Холла: медленно приближайте стальной элемент к замку - индикатор должен изменить цвет
• Подключите релейный выход к входу тревоги СКУД - так вы сможете получить уведомления о попытках принудительно вскрыть дверь
• Не затягивайте крепёж слишком сильно - деформация корпуса может вызвать перекос и потерю усилия
• Проверяйте соответствие материала ответной планки: она должна быть из мягкой углеродистой стали, не из нержавейки или алюминия
