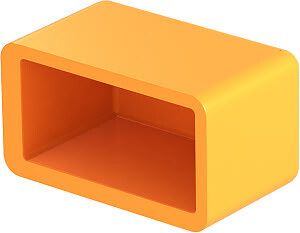

Защитный колпачок для рейки 38,6x21,6x16mm (CM3518 SK) | 1124502 OBO Bettermann

Защитный колпачок для рейки 38,6x21,6x16 мм от OBO Bettermann - это торцевая заглушка из полиэтилена, предназначенная для закрытия концов C-профиля. Применяется в системах LKS для защиты от пыли, влаги и случайного контакта с токоведущими частями. Артикул CM3518 SK соответствует серийному исполнению для реек типа CM3518 и AM3518.

Назначение и область применения

Защитный колпачок для рейки 38,6x21,6x16 мм используется для герметизации открытых концов профильных реек C-типа. Предназначен для установки на завершающих участках шинопроводов, распределительных щитов, монтажных стоек и других элементов, где есть риск попадания пыли, влаги или случайного прикосновения к внутренним проводникам. Подходит для промышленной автоматизации, сборочных линий, станций управления и объектов с высокой степенью запылённости.

Технические характеристики

• Размеры: 38,6 × 21,6 × 16 мм - точно соответствуют габаритам C-профиля CM3518 и AM3518;
• Материал: полиэтилен - устойчив к химическим воздействиям, не проводит ток, не выделяет токсины;
• Цвет: оранжевый - обеспечивает визуальную идентификацию и соответствие цветовой маркировке безопасности;
• Исполнение: торцевая крышка - фиксируется на конце профиля без инструментов;
• Тип: заглушка - исключает доступ к внутреннему пространству рейки;
• Обозначение: CM3518 SK - совпадает с каталожным номером от OBO Bettermann.

Совместимость и монтаж

Защитный колпачок для рейки 38,6x21,6x16 мм совместим только с профилями C-типа, в частности с моделями CM3518 и AM3518. Устанавливается вручную: просто надевается на конец рейки до характерного щелчка. Нет необходимости в креплениях, клее или инструментах. Не подходит для профилей другого сечения - даже небольшое отличие в ширине (например, 39 мм) может препятствовать плотной посадке.

Безопасность и стандарты

Изделие изготовлено из электроизоляционного материала - не проводит ток. Соответствует требованиям к защите персонала в соответствии с международными нормами IEC 61439 для распределительных устройств. Цветовая маркировка (оранжевый) соответствует рекомендациям по предупредительному окрашиванию активных зон. Не содержит свинца и фталатов - безопасен для рабочих и окружающей среды.

Преимущества

• Простота монтажа - не требует инструментов, устанавливается одним движением;
• Устойчивость к внешним факторам - не боится влаги, пыли, масел и большинства бытовых химикатов;
• Электроизоляция - снижает риск поражения током при обслуживании;
• Визуальная сигнализация - яркий оранжевый цвет сразу указывает на наличие заглушки и защищённый конец;
• Совместимость с серией LKS - гарантирует точное соответствие всем компонентам системы OBO Bettermann.

Ограничения применения

• Не предназначена для использования вне C-профиля - не подходит для D-профилей, U-профилей или других форм;
• Не рассчитана на механические нагрузки - не является несущим элементом, нельзя использовать как опору;
• Не подходит для экстремальных температур - работает в диапазоне от –20C до +60C; при более высоких температурах возможна деформация;
• Не следует применять в условиях постоянного погружения в жидкости - хотя материал водоустойчив, он не имеет IP-рейтинга для длительного подводного использования.

Примеры использования

• Закрытие последнего сегмента шинопровода в цехе, чтобы избежать замыкания на металлические части корпуса;
• Финишная заглушка на конце монтажной рейки в распределительном щите - повышает безопасность при проверке;
• Изоляция свободного конца профиля на конвейере, где рядом находятся операторы и подвижные механизмы;
• Стандартная деталь в комплекте сборки оборудования с использованием системы LKS от OBO Bettermann.

Практические советы

• Перед установкой убедитесь, что конец профиля чистый - грязь или заусенцы могут помешать плотному прилеганию;
• Проверьте соответствие артикула: CM3518 SK - именно этот вариант подходит для реек 38,6 мм шириной;
• Если нужна защита от брызг воды - комбинируйте с другими элементами системы LKS, например, с крышками или уплотнителями;
• При замене старых заглушек используйте тот же артикул - 1124502 - чтобы сохранить совместимость;
• Храните в сухом месте, избегайте прямого солнечного света - долгосрочное UV-воздействие может изменить цвет и жесткость полиэтилена.
